5. Βλέποντας το πίσω μέρος της μονάδας,
αφαιρέστε το πλαστικό πάνελ στο κάτω μέρος
της αριστερής πλευράς.
6. Τροφοδοτήστε το καλώδιο σήματος μέσω
αυτής της υποδοχής, από το πίσω μέρος της
μονάδας στο μπροστινό.
7. Βλέποντας το μπροστινό μέρος της μονάδας,
ταιριάξτε τα χρώματα των καλωδίων με τα
ταμπελάκια στο τερματικό, ενώστε την επαφή
και σφιχτά βιδώστε κάθε καλώδιο στην
αντίστοιχη υποδοχή.
ΠΡΟΣΟΧΗ
ΜΗΝ ΜΠΛΕΚΕΤΕ ΤΑ ΚΑΛΩΔΙΟ ΤΑΣΗΣ
ΚΑΙ ΟΥΔΕΤΕΡΟΥ
Αυτό είναι επικίνδυνο και μπορεί να
προκαλέσει δυσλειτουργίες στο κλιματιστικό.
8. Αφότου ελέγξετε να βεβαιωθείτε ότι κάθε
σύνδεση είναι ασφαλής, χρησιμοποιήστε το
σφιγκτήρα καλωδίων ώστε να συνδέσετε το
καλώδιο σήματος στη μονάδα. Βιδώστε τον
σφιγκτήρα καλωδίων προς τα κάτω γερά.
9. Αντικαταστήστε το κάλυμμα του καλωδίου στο
μπροστινό μέρος της μονάδας και το πλαστικό
κάλυμμα στο πίσω μέρος.
ΣΗΜΕΙΩΣΗ ΓΙΑ ΚΑΛΩΔΙΩΣΕΙΣ
Η ΗΛΕΚΤΡΟΛΟΓΙΚΗ ΣΥΝΔΕΣΗ
ΜΠΟΡΕΙ ΝΑ ΔΙΑΦΕΡΕΙ ΕΛΑΦΡΩΣ
ΜΕΤΑΞΥ ΤΩΝ ΜΟΝΑΔΩΝ.
Βήμα 7: Τυλίξτε καλώδια και αγωγούς
Πριν περάσετε τον αγωγό, τον αγωγό αποστράγ-
γισης και το καλώδιο σήματος μέσω της οπής του
τοίχου, θα πρέπει να τα δέσετε μαζί ώστε να εξοι-
κονομήσετε χώρο, να τα προστατέψετε και να τα
μονώσετε.

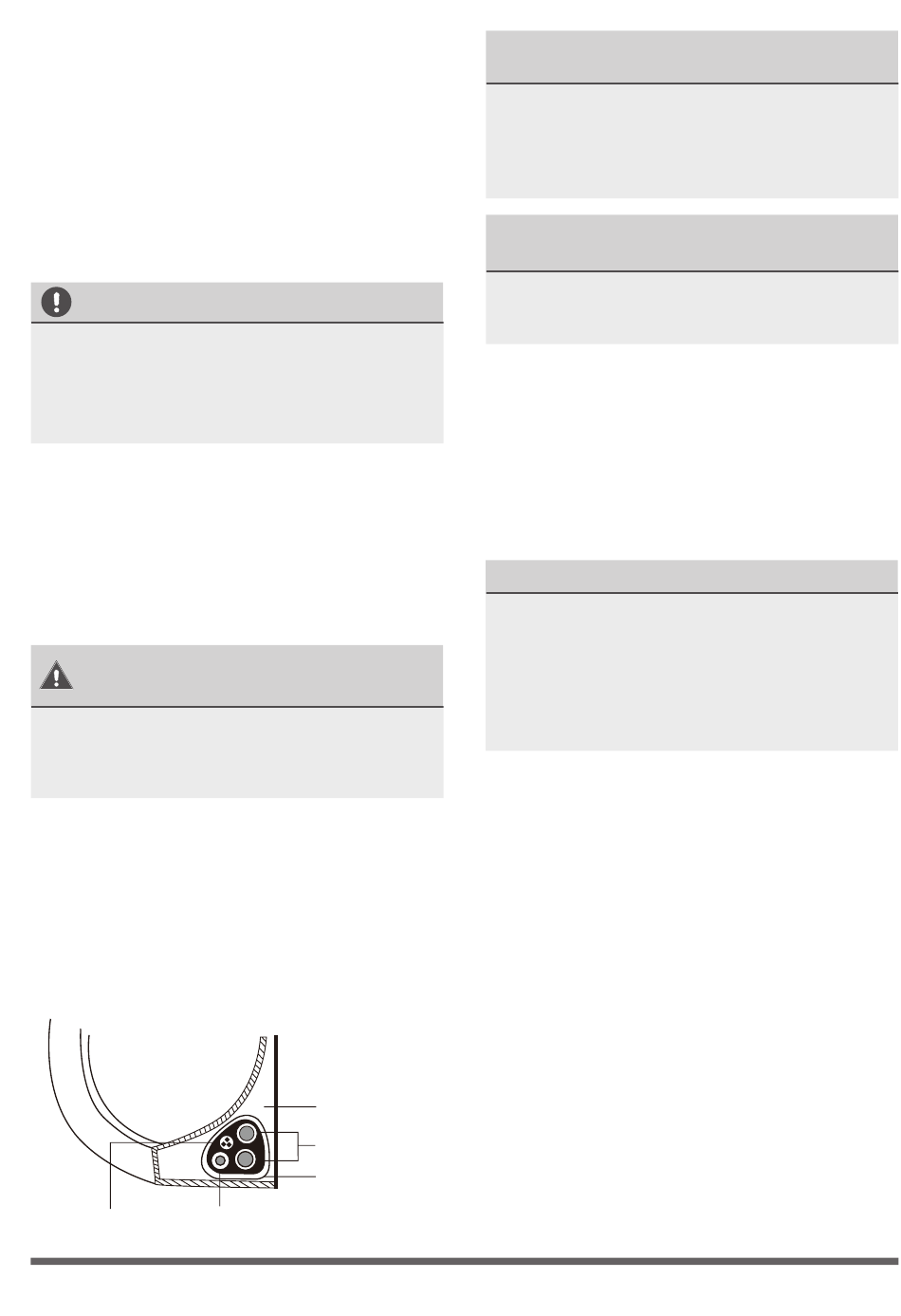

1. Τυλίξτε τον αγωγό αποστράγγισης, τους
αγωγούς του ψυκτικού και το καλώδιο σήματος
σύμφωνα με τον πίνακα Σχ. 3.10.
Εσωτερική
Μονάδα
Αγωγός
Καλώδιο σήματος
απόστράγγισης
ƒΣελίδα 18
„
2. Χρησιμοποιείστε κολλώδη ταινία βυνιλίου,
3. Χρησιμποιήστε μονωτική ταινία, τυλίξτε το
Βήμα 8: Τοποθετήστε την εσωτερική
Αν εγκαταστήσετε νέους αγωγούς σύνδεσης στην
εξωτερική μονάδα, ακολουθήστε τα παρακάτω:
1. Αν έχετε ήδη περάσει τον αγωγό ψυκτικού
3. Περάστε αργά τη τυλιγμένη δέσμη των αγωγών
4. Γαντζώστε το πάνω μέρος της εσωτερικής
Χώρος
πίσω από
τη μονάδα
5. Ελέγξτε ότι η μονάδα είναι σφιχτά γαντζωμένη
Αγωγός
ψυκτικού μέσου
Πώμα μόνωσης
Σχ. 4.10
Fig. 3.14
Ο ΑΓΩΓΟΣ ΑΠΟΣΤΡΑΓΓΙΣΗΣ ΠΡΕΠΕΙ
ΝΑ ΒΡΙΣΚΕΤΑΙ ΣΤΟ ΚΑΤΩ ΜΕΡΟΣ
Βεβαιωθείτε ότι ο αγωγός αποστράγγισης βρί-
σκεται στο κάτω μέρος του τυλίγματος. Η τοπο-
θέτηση του στο πάνω μέρος μπορεί να επιφέ-
ρει υπερχείλιση προκαλώντας ηλεκτροπληξία &
φθορές.
ΜΗΝ ΜΠΛΕΚΕΤΕ ΤΑ ΚΑΛΩΔΙΑ ΣΗΜΑΤΟΣ
ΜΕ ΤΑ ΥΠΟΛΟΙΠΑ ΚΑΛΩΔΙΑ
Όταν τυλιγέτε τα καλώδια μαζί, μην μπλέκετε ή
σταυρώνετε το καλώδιο σήματος με κάποιο άλ-
λο καλώδιο
ώστε να προσαρμόσετε τον αγωγό
αποστράγγισης στην κάτω μεριά του αγωγού
ψυκτικού μέσου.
καλώδιο σήματος, τους αγωγούς ψυκτικού
μέσου και τον αγωγό αποστράγγισης σφιχτά
μεταξύ τους. Ελέγξτε διπλά ότι όλα τα καλώδια
είναι τυλιγμένα σύμφωνα με το Σχ. 4.14
ΜΗΝ ΤΥΛΙΓΕΤΕ ΤΙΣ ΑΚΡΕΣ ΤΩΝ ΑΓΩΓΩΝ
Όταν τυλίγετε τη δέσμη των αγωγών, κρατήστε
τις άκρες τους ξετυλιγμένες. Χρειάζεται να έχε-
τε πρόσβαση στις άκρες ώστε να κάνετε έλεγ-
χο για διαρροές στο τέλος της διαδικασίας εγκα-
τάστασης (ανατρέξτε στην ενότητα Ηλεκτρολο-
γικός Έλεγχος και Έλεγχος Διαρροών αυτού του
εγχειριδίου
μονάδα
μέσου μέσα στην τρύπα του τοίχου,
προχωρήστε στο Βήμα 4. 2. Διαφορετικά,
ελέγξτε διπλά ότι οι άκρες των αγωγών
ψυκτικού μέσου είναι μονωμένες ώστε να
αποφευχθεί η βρωμιά ή η εισχώρηση άλλων
αντικειμένων μέσα στους αγωγούς.
ψυκτικού μέσου, αποστράγγισης και καλωδίου
σήματος, μέσα από την οπή του τοίχου.
μονάδας στον πάνω γάντζο της επιτοίχιας
πλακέτας.
στην επιτοίχια πλακέτα εφαρμόζοντας ελαφριά
πίεση στην αριστερή και δεξιά πλευρά της
μονάδας. Η μονάδα δεν θα πρέπει να κουνιέται
ή να αλλάζει θέση.
