Etapa 4: Pregătire conducte de agent
frigorific
Conductele de agent frigorific se găsesc în
interiorul unui manșon de etanșare atașat
în spatele aparatului. Trebuie să pregătiți
conducta înainte de trecerea acesteia prin
orificiul din perete. Consultați secțiunea
legarea conductei de agent frigorific din
prezentul manual pentru instrucțiuni detaliate
cu privire la lărgirea conductelor și cerințele,
tehnica privind strângerea expandării.
1. Pe baza poziției orificiului din perete
comparativ cu placa de montare, alegeți
partea prin care conducta să iasă din perete.
2. Dacă orificiul din perete se află în spatele
unității, păstrați panoul de îndepărtat la locul
său. Dacă orificiul din perete este pe partea
laterală a unității interioare, îndepărtați
panoul din partea laterală a unității

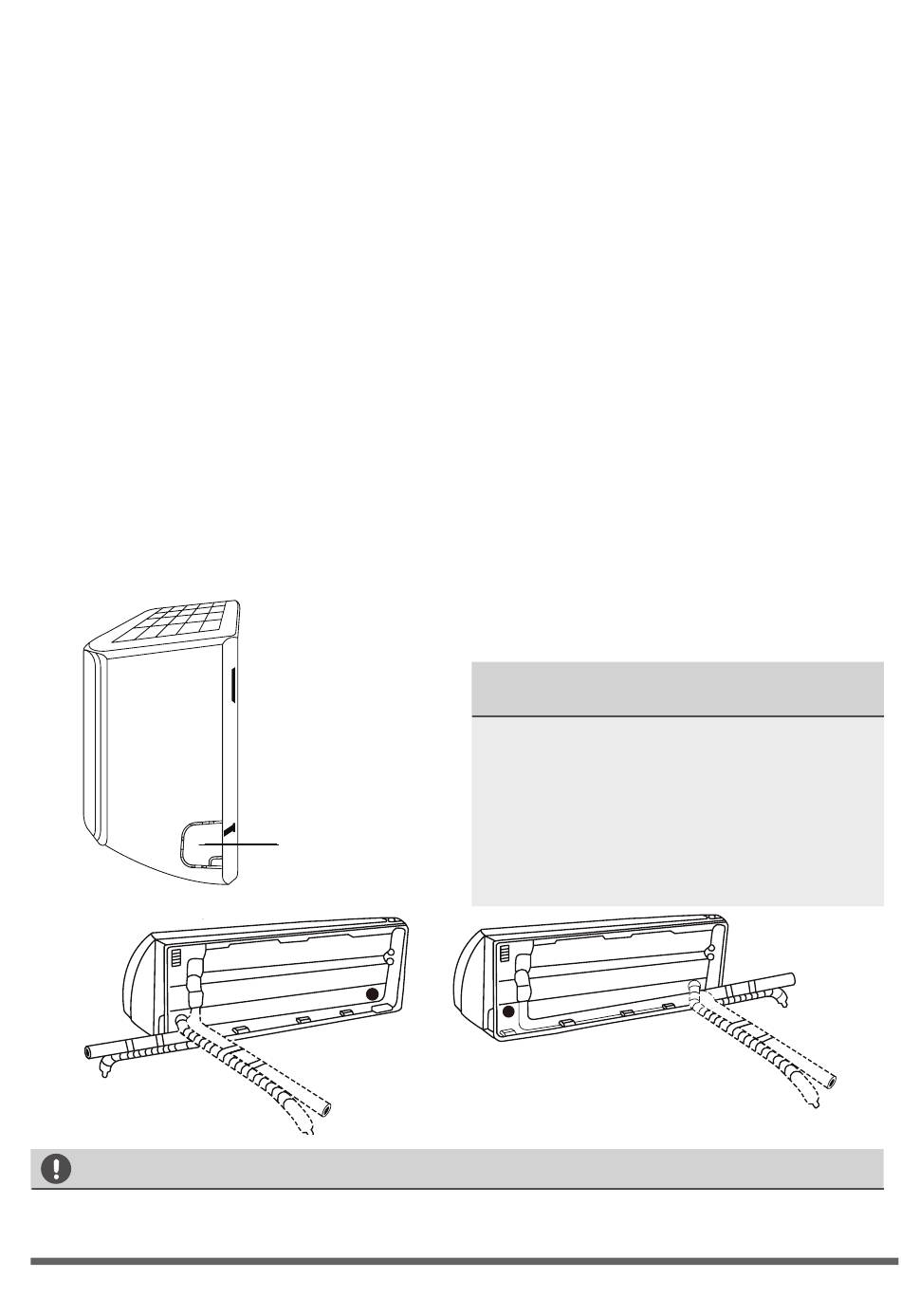

(consultați Fig. 4.3). Acest lucru va crea
o fantă prin care conducta poate ieși din
unitate. Utilizați clești cu vârf ascuțit dacă
panoul din plastic este dificil de îndepărtat
cu mâna.
ATENȚIE
Aveți deosebită grijă să nu loviți sau avariați conducta în timpul îndoirii dinspre unitate. Orice
lovituri din conducte vor afecta performanța aparatului.
ƒPagina 14
„
ƒ Page 14 „
Panou de îndepărtat
Fig. 4.3
Fig. 3.3
3. Utilizați foarfecile pentru a tăia pe lungimea
manșonului de izolare și a avea aproximativ
15 cm (6in) din conducta de agent frigorific.
Acest lucru deservește pentru două scopuri:
• Pentru a facilita procesul de conectare al
conductei de agent frigorific
• Pentru a facilita verificările pentru scurgerile
de gaze și pentru a vă permite să verificați
pentru lovituri.
4. Daca exista deja tubulatura instalata prin
perete, treceti direct la conectarea furtunului
de scurgere. In cazul in care nu aveti
tubulatura instalata, conectați conducta de
agent frigorific a unității interioare la țeava de
legătură care va conecta unitatea interioară și
exterioară. Consultați secțiunea Conectarea
Conductei de agent frigorific a prezentului
manual pentru instrucțiuni detaliate.
5. Pe baza poziției orificiului din perete
comparativ cu placa de montare, stabiliți
unghiul necesar pentru conducte.
6. Apucați țeava de agent frigorific la baza
îndoiturii.
7. Încet, folosind o presiune constantă, îndoiți
țeava spre orificiu. Nu loviți sau nu avariați
conducta pe parcursul acestei operațiuni.
NOTĂ CU PRIVIRE LA UNGHIUL
CONDUCTEI
Conductele de agent frigorific pot ieși din
unitatea interioară prin 4 unghiuri diferite:
• Partea stângă
• Stânga-spate
• Partea dreaptă
• Dreapta-spate
Consultați Fig. 4.4 pentru detalii.
Fig. 4.4
Fig. 3.4
