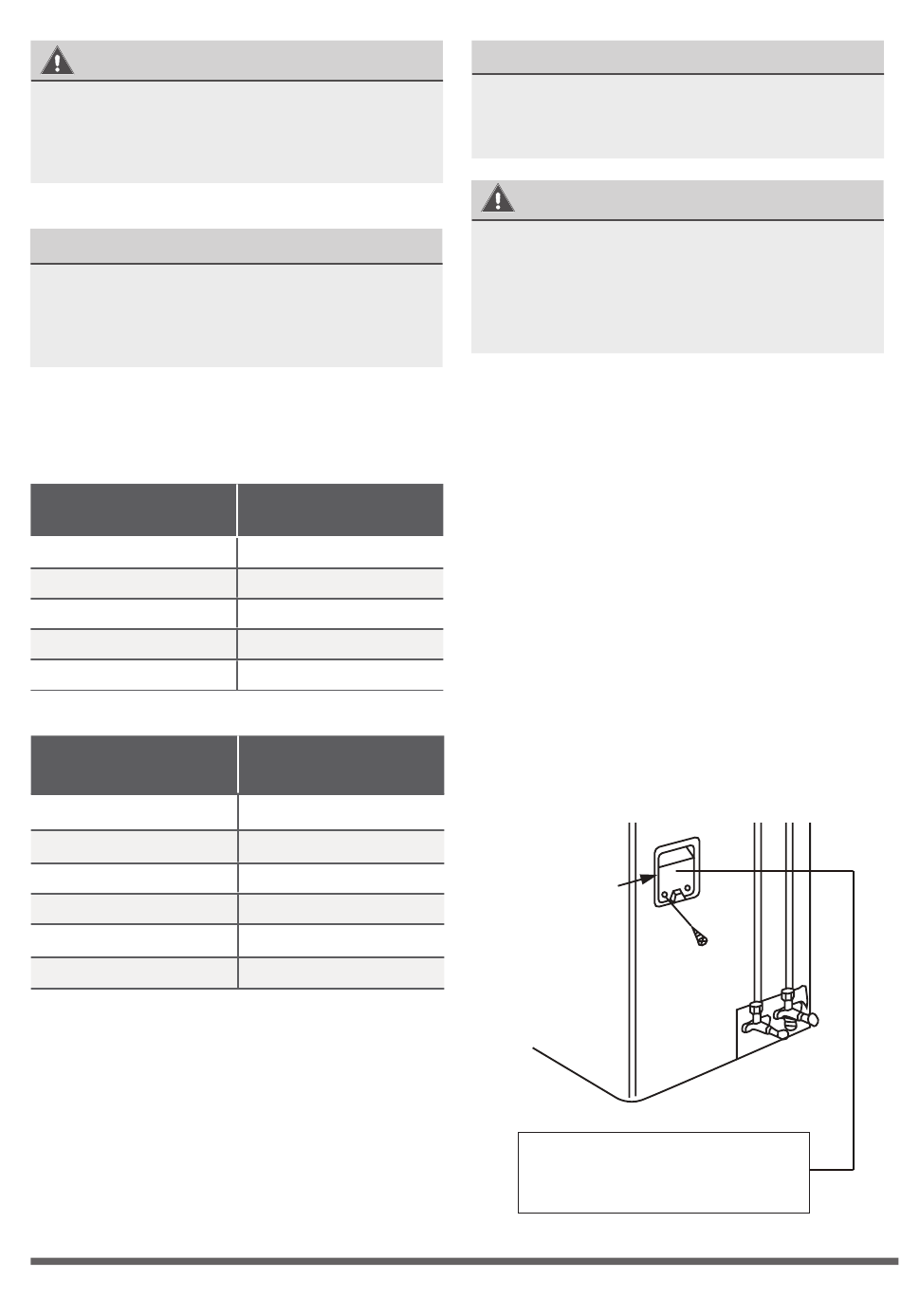

INVENTOR AR3VI32-09WF Installationshandbuch Seite 64

ΠΡΟΕΙΔΟΠΟΙΗΣΗ
ΠΡΙΝ ΞΕΚΙΝΗΣΕΤΕ ΟΠΟΙΑΔΗΠΟΤΕ
ΗΛΕΚΤΡΟΝΙΚΗ ΚΑΙ ΗΛΕΚΤΡΟΛΟΓΙΚΗ
ΔΙΕΡΓΑΣΙΑ, ΑΠΕΝΕΡΓΟΠΟΙΗΣΤΕ ΤΗ ΚΥΡΙΑ
ΤΡΟΦΟΔΟΣΙΑ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ.
1. Προετοιμάστε το καλώδιο για σύνδεση:
ΧΡΗΣΙΜΟΠΟΙΗΣΤΕ ΤΟ ΣΩΣΤΟ ΚΑΛΩΔΙΟ
• Εσωτερικό καλώδιο τροφοδοσίας (αν
εφαρμόζεται): H05VV-F ή H05V2V2-F
• Εξωτερικό καλώδιο τροφοδοσίας: H07RN-F
• Καλώδιο Σήματος: H07RN-F
Ελάχιστη Διατομή Καλωδίων
Τροφοδοσίας και Σήματος
Βόρεια Αμερική
Τάση
Συσκευής (Α)
10
13
18
25
30
Άλλες Περιοχές
Τάση
Συσκευής (Α)
și
> 3 6
≤
și
≤
> 6 101
și
≤
> 10 161
și
> 16 ≤ 252
și
> 25 ≤ 324
și
> 32 ≤ 406
α. Χρησιμοποιόντας πένσα απογυμνώστε τα
καλώδια στις δυο άκρες για 15cm (6in) ώστε
να εκτεθούν τα εσωτερικά καλώδια
β. Μονώστε τις άκρες των καλωδίων.
γ. Χρησιμοποιήστε σφιγκτήρα καλωδίου
και σφίξτε τις συνδέσεις στις άκρες των
καλωδίων.
ƒΣελίδα 24
Page 24
„
AWG
18
16
14
12
10
Διατομή Καλωδίου
(mm )
2
0,75
1
1,5
2,5
4
6
ΠΡΟΣΕΞΤΕ ΤΟ ΚΑΛΩΔΙΟ ΦΑΣΗΣ
Όταν πιέζετε τα καλώδια, βεβαιωθείτε ότι
έχετε ξεκαθαρίσει το καλώδιο φάσης από τα
υπόλοιπα καλώδια.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
ΟΛΕΣ ΟΙ ΚΑΛΩΔΙΩΣΕΙΣ ΘΑ ΠΡΕΠΕΙ ΝΑ
ΑΚΟΛΟΥΘΟΥΝ ΑΥΣΤΗΡΑ ΤΟ ΔΙΑΓΡΑΜΜΑ
ΚΑΛΩΔΙΩΣΕΩΝ ΠΟΥ ΒΡΙΣΚΕΤΑΙ ΜΕΣΑ ΣΤΟ
ΚΑΛΥΜΜΑ ΚΑΛΩΔΙΩΝ ΤΗΣ ΕΞΩΤΕΡΙΚΗΣ
ΜΟΝΑΔΑΣ.
2. Ξεβιδώστε το κάλυμμα ηλεκτρολογικού
καλωδίου και απομακρύντε το.
3. Ξεβιδώστε τον σφιγκτήρα καλωδίων κάτω από
το τερματικό και τοποθετήστε το στη πλαϊνή
πλευρά.
4. Ταιριάξτε τα χρώματα των καλωδίων/
ταμπελάκια με τα ταμπελάκια στο τερματικό
και βιδώστε με ακρίβεια τις συνδέσεις κάθε
καλωδίου στην αντίστοιχη υποδοχή
5. Αφότου ελέγξετε για επιβεβαίωση ότι κάθε
σύνδεση είναι ασφαλής, τυλίξτε τα καλώδια
ώστε να αποφύγετε πτώση νερού μέσα στις
υποδοχές.
6. Χρησιμοποιώντας τον σφιγκτήρα καλωδίων,
δέστε το καλώδιο στη μονάδα. Βιδώστε
τον σφιγκτήρα κάτω γερά. 7. Μονώστε τα
αχρησιμοποίητα καλώδια με PVC ταινία.
Ταξινομήστε τα έτσι ώστε να μην ακουμπούν
τα ηλεκτρικά ή τα μεταλλικά μέρη.
8. Αντικαταστήστε το κάλυμμα καλωδίων στη
πλευρά της μονάδας και βιδώστε το.
Κάλυμμα
Το Διάγραμμα Ηλεκτρολογικού
Κυκλώματος Εξωτερικής Μονάδας είναι
τοποθετημένο εσωτερικά του καλύμματος
καλωδίωσης της εξωτερικής μονάδας.
Σχ. 5.6
Fig. 4.6
