Βήμα 4: Προετοιμάστε τον αγωγό ψυκτικού
μέσου
Ο αγωγός ψυκτικού μέσου είναι εντός της προ-
στατευμένης θήκης στο πίσω μέρος της μονά-
δας. Πρέπει να προετοιμάσετε τη σωλήνωση πριν
τη περάσετε μέσα από τον τοίχο. Ανατρέξτε στην
ενότητα Σύνδεση Αγωγού Ψυκτικού Μέσου αυτού
του εγχειριδίου για περισσότερες λεπτομέριες
σχετικά με το άνοιγμα του αγωγού, την περιστρο-
φή του, τις τεχνικές προδιαγραφές κλπ.
1. Βασιζόμενοι στη θέση της οπής του τοίχου
σχετικά με την επιτοίχια πλακέτα, επιλέξτε τη
πλευρά από την οποία θα βγαίνει ο αγωγός
από τη μονάδα.
2. Αν η οπή είναι πίσω από τη μονάδα, κρατήστε
εκεί το αφαιρούμενο πάνελ. Αν η οπή είναι από
τη πλευρά της εσωτερικής μονάδας, αφαιρέστε
το πλαστικό αφαιρούμενο πάνελ από αυτή
τη πλευρά της μονάδας. (Δείτε Σχ. 3.8). Αυτό
θα δημιουργήσει ένα κενό μέσω του οποίου
μπορεί να βγαίνει ο αγωγός από τη μονάδα.
Χρησιμοποιήστε ειδική πένσα αν το πλαστικό
πάνελ είναι πολύ δύσκολο να αφαιρεθεί με το
χέρι.
ΠΡΟΣΟΧΗ
Να είστε ιδιαίτερα προσεκτικοί να μην προκαλέσετε βαθούλωμα ή καταστροφή του αγωγού κατά τη δι-
άρκεια που τα βγάζετε από το μηχά- νημα. Οποιοδήποτε βαθούλωμα στον αγωγό μπορεί να έχει επιπτώ-
σεις στην λειτουργία της μονάδας.
ƒ Page 14 „
ƒΣελίδα 14
„

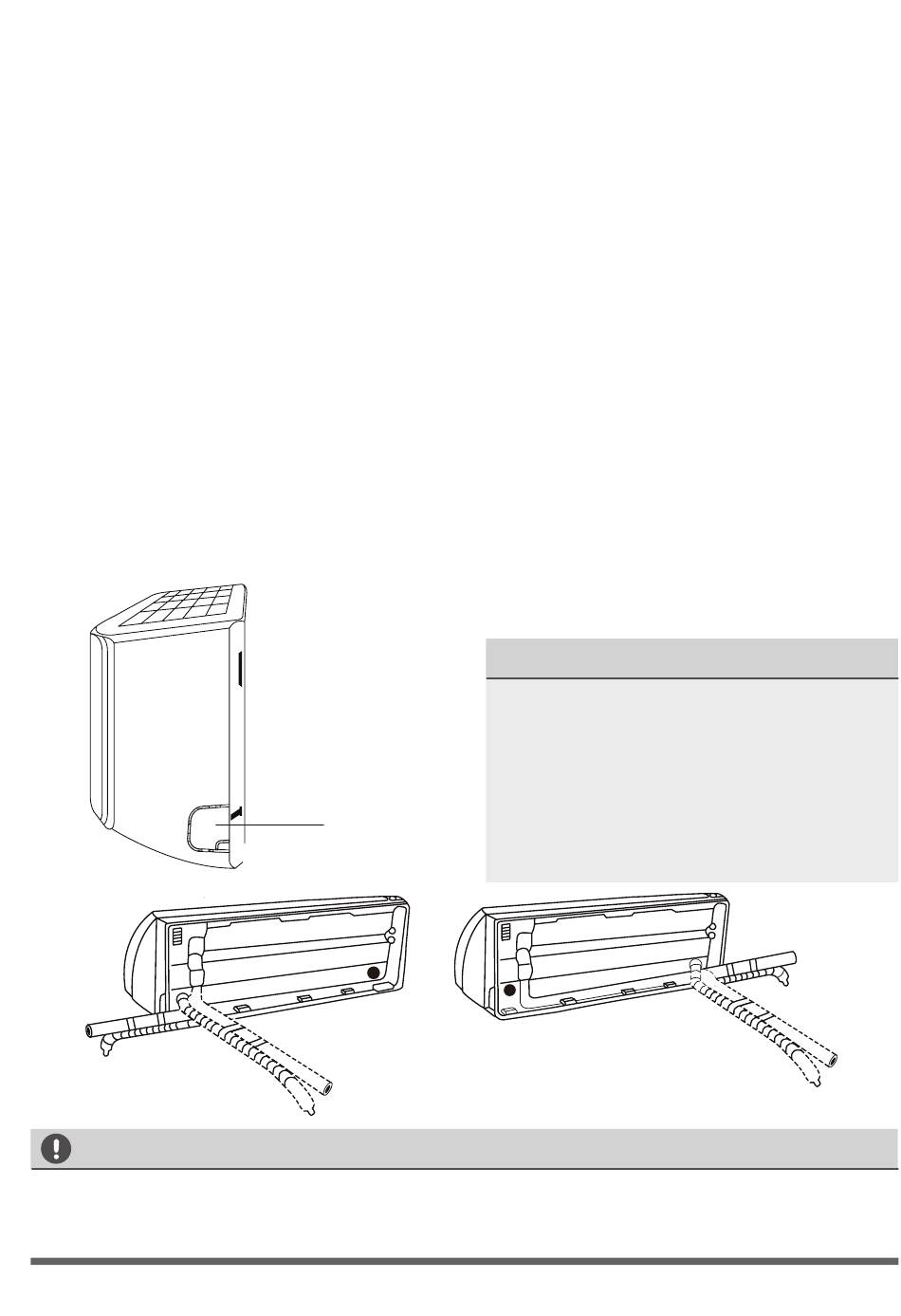

Αφαιρούμενο πάνελ
Σχ. 4.3
Fig. 3.3
3. Χρησιμοποιήστε ψαλίδια να κόψετε το μήκος
της μονωτικής ταινίας αφήνοντας περίπου
15cm (6in) από τον αγωγό ψυκτικού μέσου.
Αυτό εξυπηρετεί 2 σκοπούς:
• Να διευκολύνει τη διαδικασία σύνδεσης του
αγωγού Ψυκτικού Μέσου
• Να διευκολύνει τον έλεγχο για διαρροή και
τον έλεγχο βαθουλώματος
4. Εάν υπάρχουν ήδη υπάρχουσες συνδετικές
σωληνώσεις ενσωματωμένες στον τοίχο,
προχωρήστε απευθείας στο το βήμα σύνδεσης
σωλήνα αποστράγγισης. Εάν δεν υπάρχουν
ενσωματωμένες σωληνώσεις, συνδέστε τον
αγωγό ψυκτικού μέσου της εσωτερικής μονάδας
στον αγωγό σύνδεσης της εσωτερικής με την
εξωτερική μονάδα. Ανατρέξτε στην ενότητα
Σύνδεση Αγωγού Ψυκτικού Μέσου αυτού του
εγχειριδίου για περισσότερες πληροφορίες.
5. Βασιζόμενοι στη θέση της οπής του τοίχου
σχετικά με την επιτοίχια πλακέτα, επιβεβαιώστε
την απαραίτητη γωνία του αγωγού.
6. Τυλίξτε τον αγωγό ψυκτικού μέσου στη βάση
στήριξης.
7. Αργά, χωρίς σχεδόν καμία πίεση, στηρίξτε τον
αγωγό σύμφωνα με την οπή. ΜΗΝ λυγίζετε ή
καταστρέφετε τον αγωγό κατά τη διάρκεια της
διαδικασίας.
ΣΗΜΕΙΩΣΗ ΓΙΑ ΓΩΝΙΑ ΑΓΩΓΟΥ
Ο αγωγός του ψυκτικού μέσου μπορεί να
βγει από την εσωτερική μονάδα από 4 δια-
φορετικές γωνίες:
• Αριστερή πλευρά
• Αριστερή πίσω πλευρά
• Δεξιά πλευρά
• Δεξιά πίσω πλευρά
Ανατρέξτε στο Σχ.3.4 για λεπτομέριες
Σχ. 4.4
Fig. 3.4
