Etapa 3: Ancorare unitate
exterioară
Unitate exterioară poate fi ancorată
de pământ sau pe consolă montată
pe perete

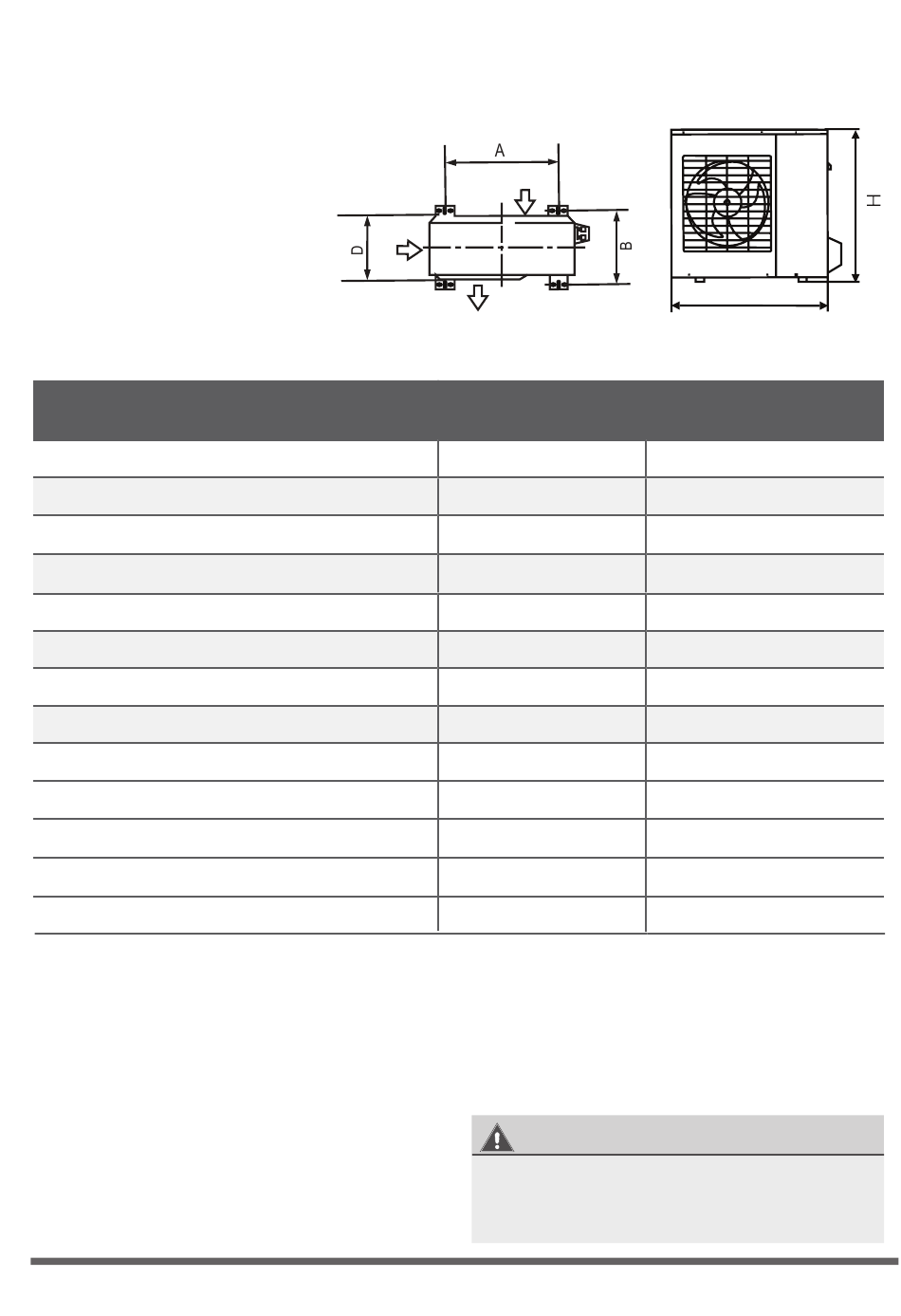

Dimensiunile de montare ale
unității
Următorul tabel reprezintă o
listă cu diversele dimensiuni ale
unității exterioare și distanța dintre
picioarele de montare. Pregătiți
baza de instalare a unității conform
cu dimensiunile de mai jos.
Dimensiunile unității exterioare (mm/in)
W x H x D
681x434x285 (26.8"x17"x11.2")
700x550x270 (27.5"x21.6"x10.62")
780x540x250 (30.7"x21.25"x9.85")
845x700x320 (33.25"x27.5"x12.6")
810x558x310 (31.9"x22"x12.2")
700x550x275 (27.5"x21.6"x10.82")
770x555x300 (30.3"x21.85"x11.81")
800x554x333 (31.5"x21.8"x13.1")
845x702x363 (33.25"x27.63"x14.29")
900x860x315 (35.4"x33.85"x12.4")
945x810x395 (37.2"x31.9"x15.55")
946x810x420 (37.21"x31.9"x16.53")
946x810x410 (37.21"x31.9"x16.14")
Dacă instalați unitatea pe pământ sau pe o
platformă de montare din beton, urmați pașii
următori:
1. Marcați pozițiile pentru 4 bolțuri de
expansiune pe baza dimensiunilor din
Schema Dimensiunilor de Montare ale
Unității.
2. Realizați dinainte orificii pentru bolțurile de
expansiune.
3. Curățați praful provenit din beton din găuri.
4. Puneți o piuliță la capătul fiecărui bolț de
expansiune.
5. Bateți cu ciocanul bolțurile de expansiune în
ƒPagina 22
Page 22
„
Admisie aer
Admisie aer
Evacuare aer
Distanța A (mm/in)
460 (18.10")
450 (17.7")
549 (21.6")
560 (22")
549 (21.6")
450 (17.7")
487 (19.2")
514 (20.24")
540 (21.26")
590 (23.2")
640 (25.2")
673 (26.5")
673 (26.5")
găurile date dinainte.
6. Îndepărtați piulițele de pe bolțurile de
expansiune și puneți unitatea exterioară pe
bolțuri.
7. Puneți șaibe pe fiecare bolț de expansiune
apoi înlocuiți piulițele.
8. Utilizând o cheie, strângeți fiecare piuliță bine.
AVERTIZARE
ATUNCI CÂND REALIZAȚI GĂURI ÎN BETON,
ESTE RECOMANDATĂ PROTEJAREA OCHILOR
ÎN PERMANENȚĂ.
Lățime
Fig. 5.5
Fig. 4.5
Dimensiuni de montare
Distanța Β (mm/in)
Air inlet
292 (11.49")
260 (10.24")
276 (10.85")
335 (13.2")
325 (12.8")
260 (10.24")
298 (11.73")
340 (13.39")
350 (13.8")
333 (13.1")
405 (15.95")
403 (15.87")
403 (15.87")
Air inlet
Air outlet
