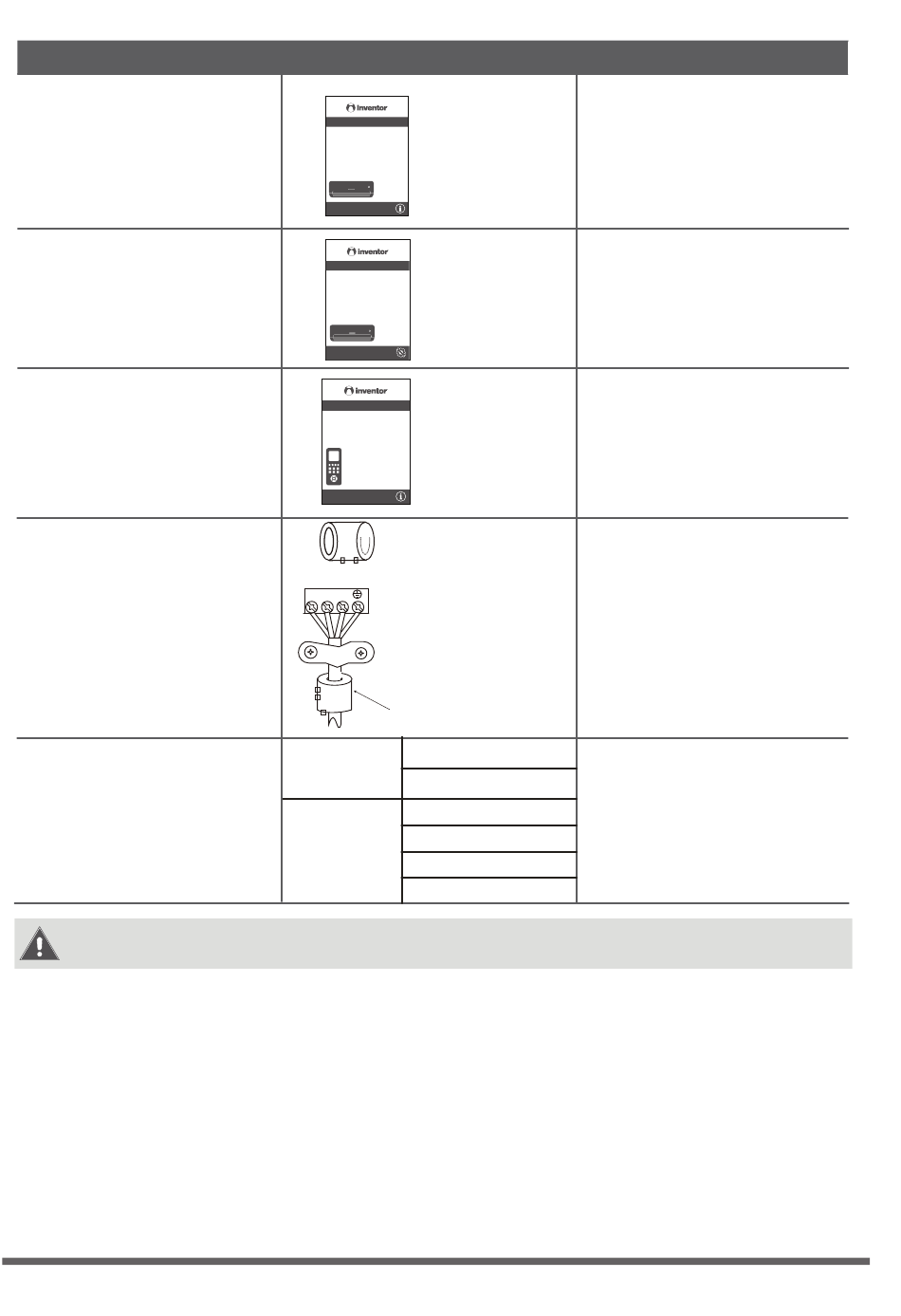

Όνομα
Εγχειρίδιο Χρήστη
Εγχειρίδιο Εγκατάστασης
Εγχειρίδιο
Τηλεχειριστηρίου
Μαγνητικός δακτύλιος και ζώνη
(αν προμηθεύεται και συσκευάζετε
με τα αξεσουάρ, ανατρέξτε στο
διάγραμμα καλωδίωσης για να
το εγκαταστήσετε πάνω
στο καλώδιο σύνδεσης.)
Ένωση
Συνδεδεμένων Αγωγών
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Η μονάδα θα πρέπει να εγκαθίσταται σε χώρους με επαρκή εξαερισμό και σε μέρη που το
μέγεθος τους μπορεί να υποστηρίξει τη λειτουργία αυτής της μονάδας.
Για κλιματιστικά με ψυκτικό υγρό R32:
Η μονάδα θα πρέπει να εγκατασταθεί σε χώρο μεγαλύτερο των 4 m2 και με επαρκή
εξαερισμό.
Για κλιματιστικά με ψυκτικό υγρό R290, τα ελάχιστα επιτρεπτά τετραγωνικά του χώρου είναι:
<=9000Btu/h μονάδες: 13m
>9000Btu/h and <=12000Btu/h μονάδες: 17m
>12000Btu/h and <=18000Btu/h μονάδες: 26m
>18000Btu/h and <=24000Btu/h μονάδες: 35m
Σχήμα
AIR CONDITIONING SYSTEMS
WALL MOUNTED UNIT
• USER'S MANUAL
• ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ
• MANUAL UTILIZATORULUI
MODELS:
PR1VI32-09WF / PR1VO32-09
PR1VI32-12WF / PR1VO32-12
PR1VI32-18WF / PR1VO32-18
PR1VI32-24WF / PR1VO32-24
ENGLISH | ΕΛΛΗΝΙΚΑ | ROMANA
AIR CONDITIONING SYSTEMS
WALL MOUNTED UNIT
• INSTALLATION MANUAL
• ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ
• MANUAL DE INSTALARE
MODELS:
PR1VI32-09WF / PR1VO32-09
PR1VI32-12WF / PR1VO32-12
PR1VI32-18WF / PR1VO32-18
PR1VI32-24WF / PR1VO32-24
ENGLISH | ΕΛΛΗΝΙΚΑ | ROMANA
AIR CONDITIONING SYSTEMS
REMOTE CONTROLLER
• USER'S MANUAL
• ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ
• MANUAL UTILIZATORULUI
MODELS:
PR1VI32-09WF / PR1VO32-09
PR1VI32-12WF / PR1VO32-12
PR1VI32-18WF / PR1VO32-18
PR1VI32-24WF / PR1VO32-24
ENGLISH | ΕΛΛΗΝΙΚΑ | ROMANA
1 2 3
Περάστε τη ζώνη μέσα
απο την τρύπα του
μαγνητικού δακτύλιου
για να το εφαρμόσετε
πάνω στο καλώδιο.
6.35( 1/4 i n)
Φ
Γραμμή
ρευστού
9.52( 3/8in)
Φ
9.52( 3/8in)
Φ
12.7( 1/2in)
Φ
Γραμμή
16( 5/8in)
Αερίου
Φ
Φ
2
2
Ν* αναφέρεται σύμφωνα
με την πραγματική ποσότητα.
Εξαρτήματα που πρέπει να
αγοράσετε. Συμβουλευτείτε
τον προμηθευτή σας για το
μέγεθος των αγωγών.
19( 3/4in)
2
2
Ποσότητα
1
1
1
