Οδηγίες Σύνδεσης Αγωγού
στην Εξωτερική Μονάδα

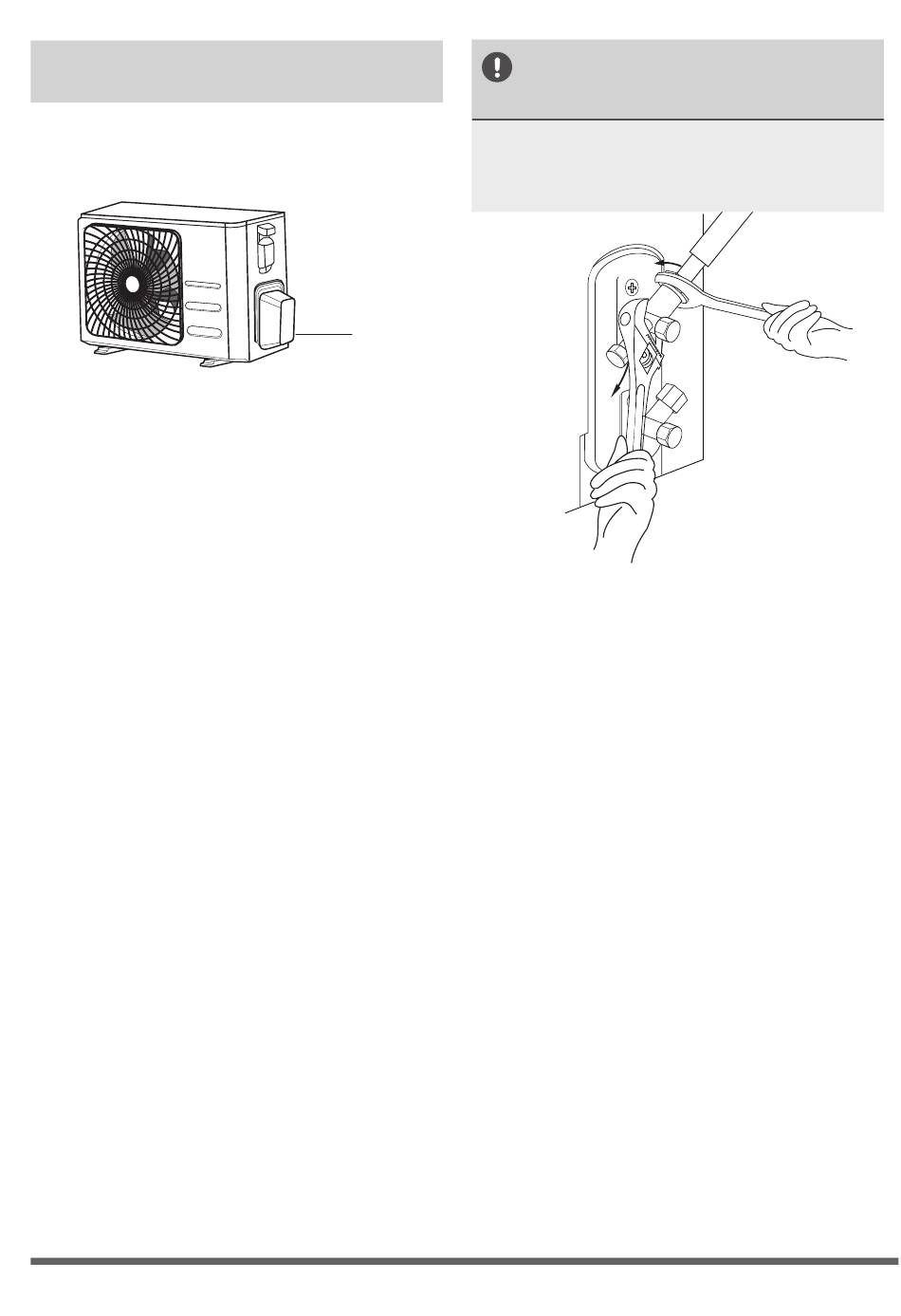

1. Ξεβιδώστε το κάλυμμα από τη πλακέτα της
εξωτερικής μονάδας. (Δείτε Σχ. 6.9)
2. Αφαιρέστε τα προστατευτικά πώματα από κάθε
βαλβίδα.
3. Ευθυγραμμίστε τις άκρες των αγωγών με τις
βαλβίδες και σφίξτε τα παξιμάδια επιμήκυνσης
όσο πιο πολύ μπορείτε χειροκίνητα.
4. Χρησιμοποιώντας γερμανικό κλειδί, κρατήστε
το σώμα της βαλβίδας. Μην κρατάτε το
παξιμάδι που καλύπτει τη βαλβίδα
ƒΣελίδα 28
Page 28
„
Κάλυμμα
βαλβίδας
Σχ. 6.9
Fig. 5.9
ΧΡΗΣΙΜΟΠΟΙΗΣΤΕ ΓΕΡΜΑΝΙΚΟ
ΚΛΕΙΔΙ ΓΙΑ ΝΑ ΚΡΑΤΗΣΕΤΕ
ΤΟ ΣΩΜΑ ΤΗΣ ΒΑΛΒΙΔΑΣ
Η ροπή από την εκχείλωση μπορεί να
προκαλέσει φθορά ή να κόψει τμήμα της
βαλβίδας
5. Ενώ κρατάτε το σώμα της βαλβίδας,
χρησιμοποιήστε μηχανικό κλειδί ασφαλείας να
σφίξετε το παξιμάδι σύμφωνα με της αρχές του
μηχανικού κλειδιού.
6. Χαλαρώστε το παξιμάδι επιμήκυνσης ελαφρώς,
μετά σφίξτε ξανά.
7. Επαναλάβετε τα Βήματα 3 έως 6 για τον αγωγό
που έχει απομείνει.
Σχ. 6.10
Fig. 5.10
