în stânga și dreapta unității. Unitatea nu
trebuie să se miște sau să se mute.
6. Utilizând o presiune egală, apăsați pe
partea de jos a unității. Continuați să apăsați
până ce aparatul se prinde de cârligele de
pe capătul plăcii de montare.
7. Din nou, verificați ca unitatea să fie ferm
montată prin apăsarea ușoară în stânga și
dreapta unității. Dacă conducta de agent
frigorific este deja introdusă în perete,
urmați următoarele indicații:
Dacă conductele de agent frigorific
existente sunt deja încastrate în perete,
faceți următoarele:
1. Agatati partea superioara a unitatii
interioare, de carlgiul superior situate pe
placa de montaj.
Fig. 4.11
Unitatea este ajustabila
Luati in considerare faptul ca suportii de instalare aflati pe suportul de montaj au o
dimensiune redusa in comparative cu orificiile de pe unitatea interioara.
Daca veti constata ca nu aveti spatiu suficient pentru conectarea tubulaturii, puteti ajusta
unitatea interioara cu 30-50mm (1.25-1.95), in functie de model. (vezi imaginea 3.12)
30-50mm
(1.2-1.95in)

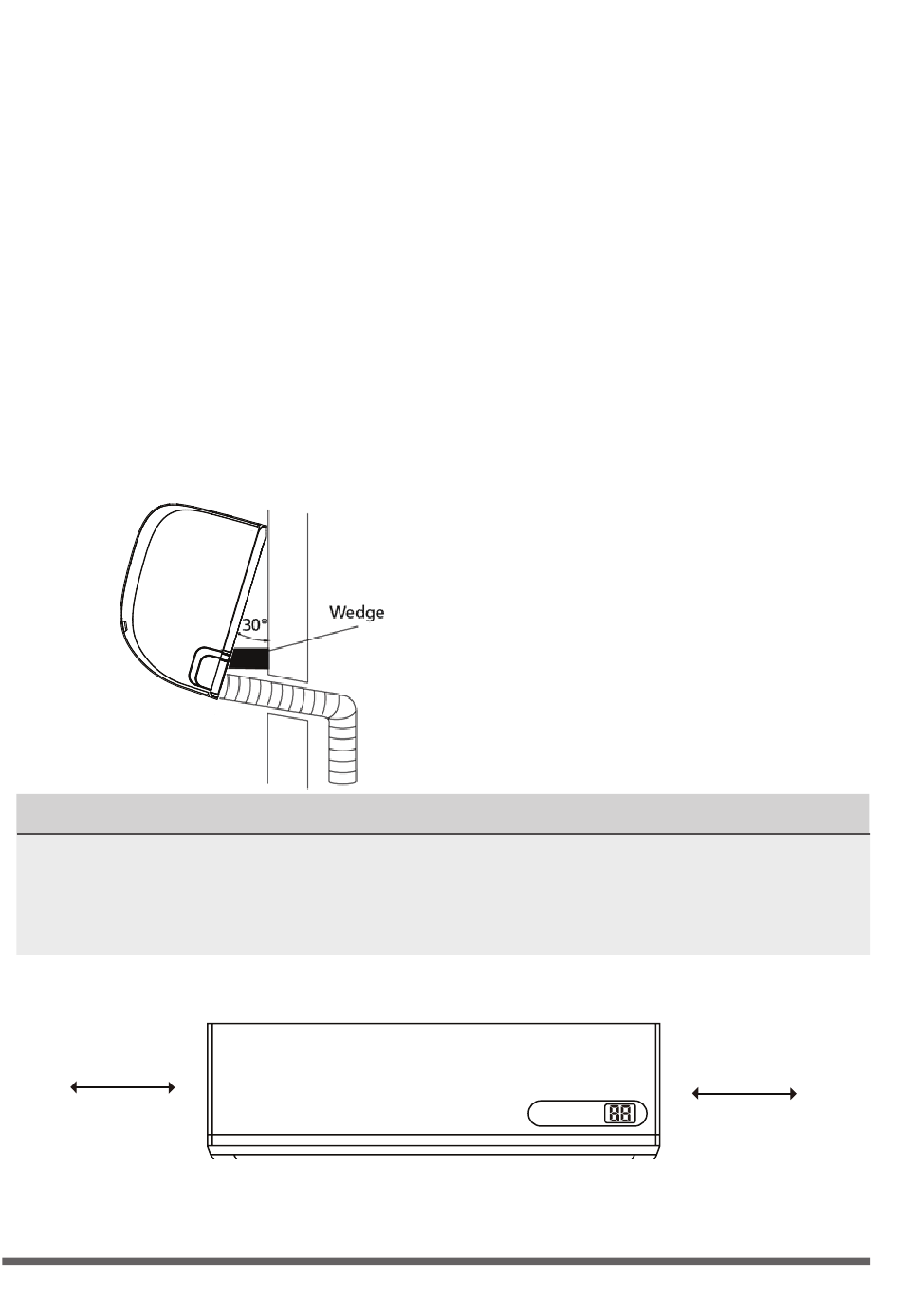

2. Folositi o pana pentru a fixa unitatea.
3. Conectați furtunul de scurgere și conducta
4. Țineți punctul de conexiune al conductei
5. După testul de scurgeri, înfășurați punctul
6. Îndepărtați consola sau manșonul care
7. Utilizând o presiune egală, apăsați în jos
Mișcați la stânga sau la dreapta
Fig. 4.12
Asigurati suficient spatiu pentru conectarea
tubulaturii, cablurilor de semnal si a
conductei de scurgere. Consultati imaginea
3.11 pentru mai multe informatii.
de agent frigorific (consultați secțiunea
Conectarea Conductei de Agent Frigorific
din acest manual pentru instrucțiuni).
expus pentru a realiza testul de scurgeri
(consultați capitolul Verificări Electrice și
Verificări pentru Scurgeri din prezentul
manual).
de conexiune cu bandă izolatoare.
susține unitatea cu bandă izolatoare.
pe butonul din jumătatea unității. Continuați
apăsarea în jos până ce unitatea se închide
în cârligele de in partea de jos a plăcii de
montare.
30-50mm
(1.2-1.95in)
