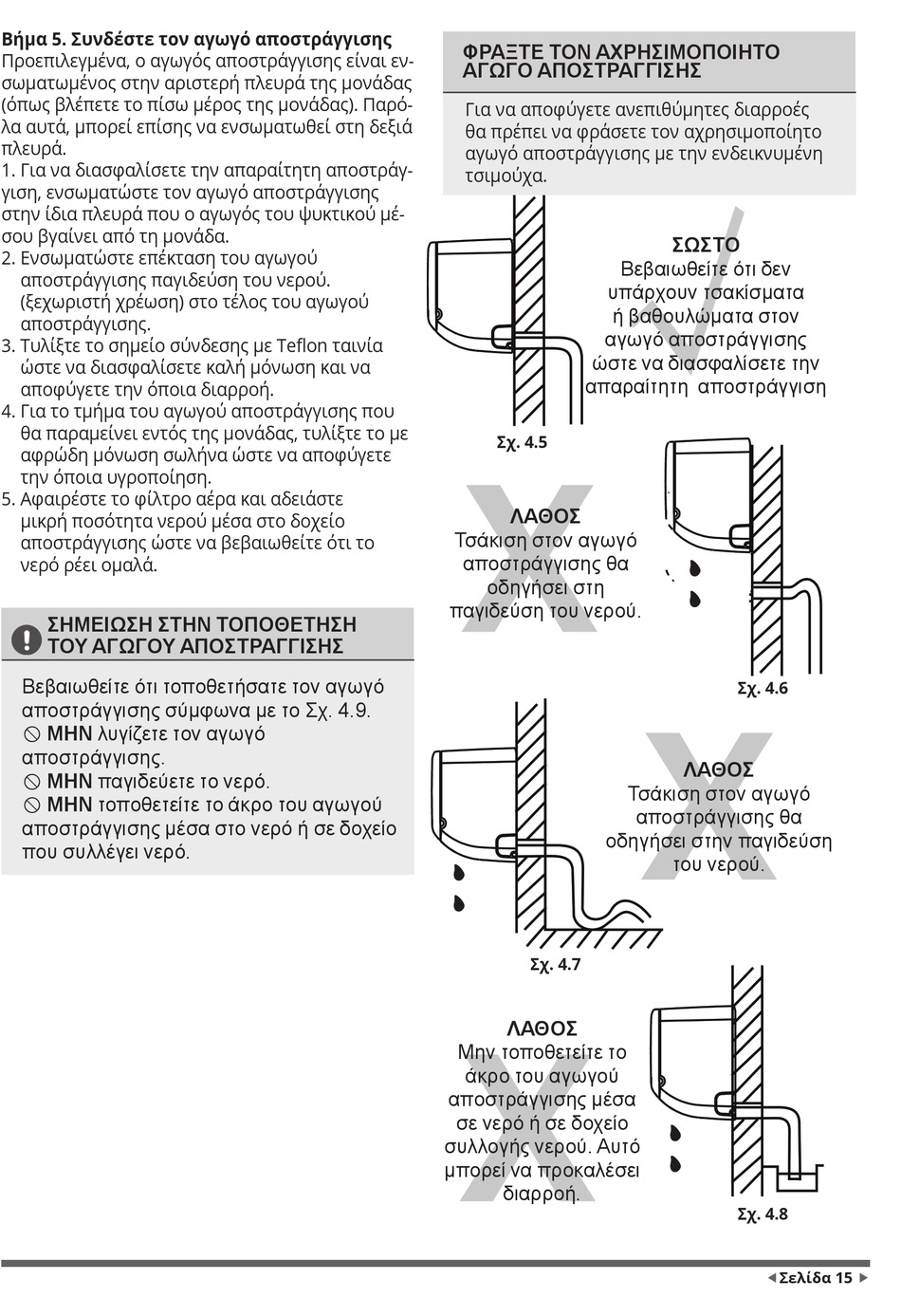

Βήμα 5. Συνδέστε τον αγωγό αποστράγγισης
Προεπιλεγμένα, ο αγωγός αποστράγγισης είναι εν-
σωματωμένος στην αριστερή πλευρά της μονάδας
(όπως βλέπετε το πίσω μέρος της μονάδας). Παρό-
λα αυτά, μπορεί επίσης να ενσωματωθεί στη δεξιά
πλευρά.
1. Για να διασφαλίσετε την απαραίτητη αποστράγ-
γιση, ενσωματώστε τον αγωγό αποστράγγισης
στην ίδια πλευρά που ο αγωγός του ψυκτικού μέ-
σου βγαίνει από τη μονάδα.
2. Ενσωματώστε επέκταση του αγωγού
αποστράγγισης παγιδεύση του νερού.
(ξεχωριστή χρέωση) στο τέλος του αγωγού
αποστράγγισης.
3. Τυλίξτε το σημείο σύνδεσης με Teflon ταινία
ώστε να διασφαλίσετε καλή μόνωση και να
αποφύγετε την όποια διαρροή.
4. Για το τμήμα του αγωγού αποστράγγισης που
θα παραμείνει εντός της μονάδας, τυλίξτε το με
αφρώδη μόνωση σωλήνα ώστε να αποφύγετε
την όποια υγροποίηση.
5. Αφαιρέστε το φίλτρο αέρα και αδειάστε
μικρή ποσότητα νερού μέσα στο δοχείο
αποστράγγισης ώστε να βεβαιωθείτε ότι το
νερό ρέει ομαλά.
ΣΗΜΕΙΩΣΗ ΣΤΗΝ ΤΟΠΟΘΕΤΗΣΗ
ΤΟΥ ΑΓΩΓΟΥ ΑΠΟΣΤΡΑΓΓΙΣΗΣ
Βεβαιωθείτε ότι τοποθετήσατε τον αγωγό
αποστράγγισης σύμφωνα με το Σχ. 4.9.
 ΜΗΝ λυγίζετε τον αγωγό
αποστράγγισης.
 ΜΗΝ παγιδεύετε το νερό.
 ΜΗΝ τοποθετείτε το άκρο του αγωγού
αποστράγγισης μέσα στο νερό ή σε δοχείο
που συλλέγει νερό.
Page 16
ΦΡΑΞΤΕ ΤΟΝ ΑΧΡΗΣΙΜΟΠΟΙΗΤΟ
ΑΓΩΓΟ ΑΠΟΣΤΡΑΓΓΙΣΗΣ
Για να αποφύγετε ανεπιθύμητες διαρροές
θα πρέπει να φράσετε τον αχρησιμοποίητο
αγωγό αποστράγγισης με την ενδεικνυμένη
τσιμούχα.
υπάρχουν τσακίσματα
ή βαθουλώματα στον
αγωγό αποστράγγισης
ώστε να διασφαλίσετε την
απαραίτητη αποστράγγιση
Σχ. 4.5
Fig. 3.9
ΛΑΘΟΣ
Τσάκιση στον αγωγό
αποστράγγισης θα
οδηγήσει στη
παγιδεύση του νερού.
οδηγήσει στην παγιδεύση
Σχ. 4.7
Fig. 3.11
ΛΑΘΟΣ
Μην τοποθετείτε το
άκρο του αγωγού
αποστράγγισης μέσα
σε νερό ή σε δοχείο
συλλογής νερού. Αυτό
μπορεί να προκαλέσει
διαρροή.
ΣΩΣΤΟ
Βεβαιωθείτε ότι δεν
Σχ. 4.6
Fig. 3.10
ΛΑΘΟΣ
Τσάκιση στον αγωγό
αποστράγγισης θα
του νερού.
Σχ. 4.8
Fig. 3.12
