Abmessungen der Stützbasis
Verschiedene Modelle haben unterschiedliche
Stützbasis. Um zu bestätigen, dass Sie
genügend Platz im Raum haben, um
Ihr Innengerät zu installieren, zeigt das

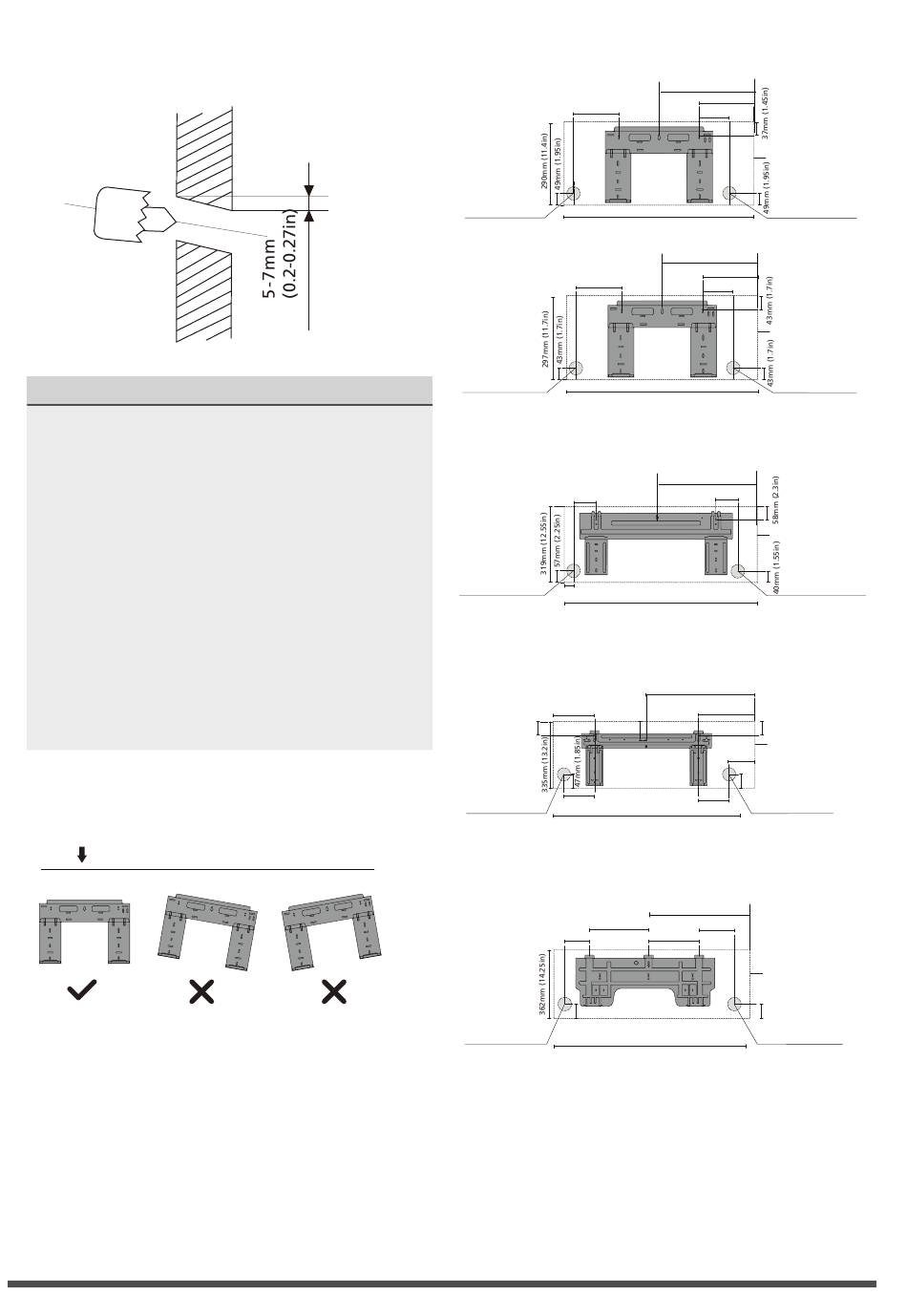

Diagramm auf der rechten Seite verschiedene
Arten von Wandeinheiten mit folgenden
Abmessungen:
• Breite der Stützbasis
• Höhe der Stützbasis
• Breite der Inneneinheit relativ zur Stützbasis
• Höhe der Inneneinheit relativ zur Stützbasis
• Empfohlene Position des Wandlochs (für die
rechte und linke Stützbasis)
• Relativer Abstand zwischen den Bolzen

Korrekte Ausrichtung der Wandeinheit

Außen
101mm (4in)
Left rear wall
hole 65mm (2.5in)
722mm (28.45in)
192mm (7.55in)
Left rear wall
hole 65mm (2.5in)
138mm (5.45in)
Left rear wall
hole 65mm (2.5in)
34mm (1.35in)
219mm (8.6in)
53.5mm 76mm(3in)
(2.1in)
Left rear wall
174.3mm (6.85in)
hole 65mm (2.5in)
1080mm (42.5in)
Model D
389mm (15.3in)
172mm (6.8in)
52mm (2.05in)
Left rear wall
hole 90mm (3.54in)
1259mm (49.55in)
HINWEIS: Wenn die Gasleitung einen
Durchmesser von Φ16 mm (5/8 Zoll) oder mehr
hat, sollte das Loch an der Wand 90 mm (3,54 Zoll)
betragen.
348.4mm (13.7in)
179mm (7.05in)
136mm (5.35in)
Indoor unit outline
Right rear wall
hole 65mm (2.5in)
426mm (16.8in)
232mm (9.15in)
128mm (5.05in)
Indoor unit outline
Right rear wall
hole 65mm (2.5in)
802mm (31.6in)
517.4mm (20.37in)
144mm (5.65in)
Indoor unit outline
Right rear wall
hole 65mm (2.5in)
965mm (38in)
Model C
553mm (21.77in)
300mm (11.8in)
53.5mm (2.1in)
Indoor unit outline
148.7mm
(5.85in)
47mm (1.85in)
Right rear wall
151mm (5.95in) hole 65mm (2.5in)
643.6mm (25.3in)
257mm (10.1in)
332mm (13.05in)
Indoor unit outline
52mm (2.05in)
Right rear wall
hole 90mm (3.54in)
Model E
