6. Τοποθετήστε το εργαλείο εκχείλωσης μέσα στη
φόρμα.
7. Γυρίστε το εργαλείο εκχείλωσης με φορά
ρολογιού, μέχρι να πραγματοποιηθεί η
εκχείλωση.
8. Αφαιρέστε το εργαλείο εκχείλωσης και τη
φόρμα αυτού, μετά εξετάστε τις άκρες του
αγωγού για ραγίσματα και ανοίγματα.
Βήμα 4: Ενώστε τους αγωγούς
Όταν ενώνετε τους αγωγούς του ψυκτικού μέσου,
προσέξτε να μην ασκήσετε υπερβολική ροπή ή να
μην παραμορφώσετε τον αγωγό για οποιοδήπο-
τε λόγο. Θα πρέπει αρχικά να συνδέσετε τον αγωγό
χαμιλής πίεσης και μετά τον αγωγό υψηλής πίεσης.

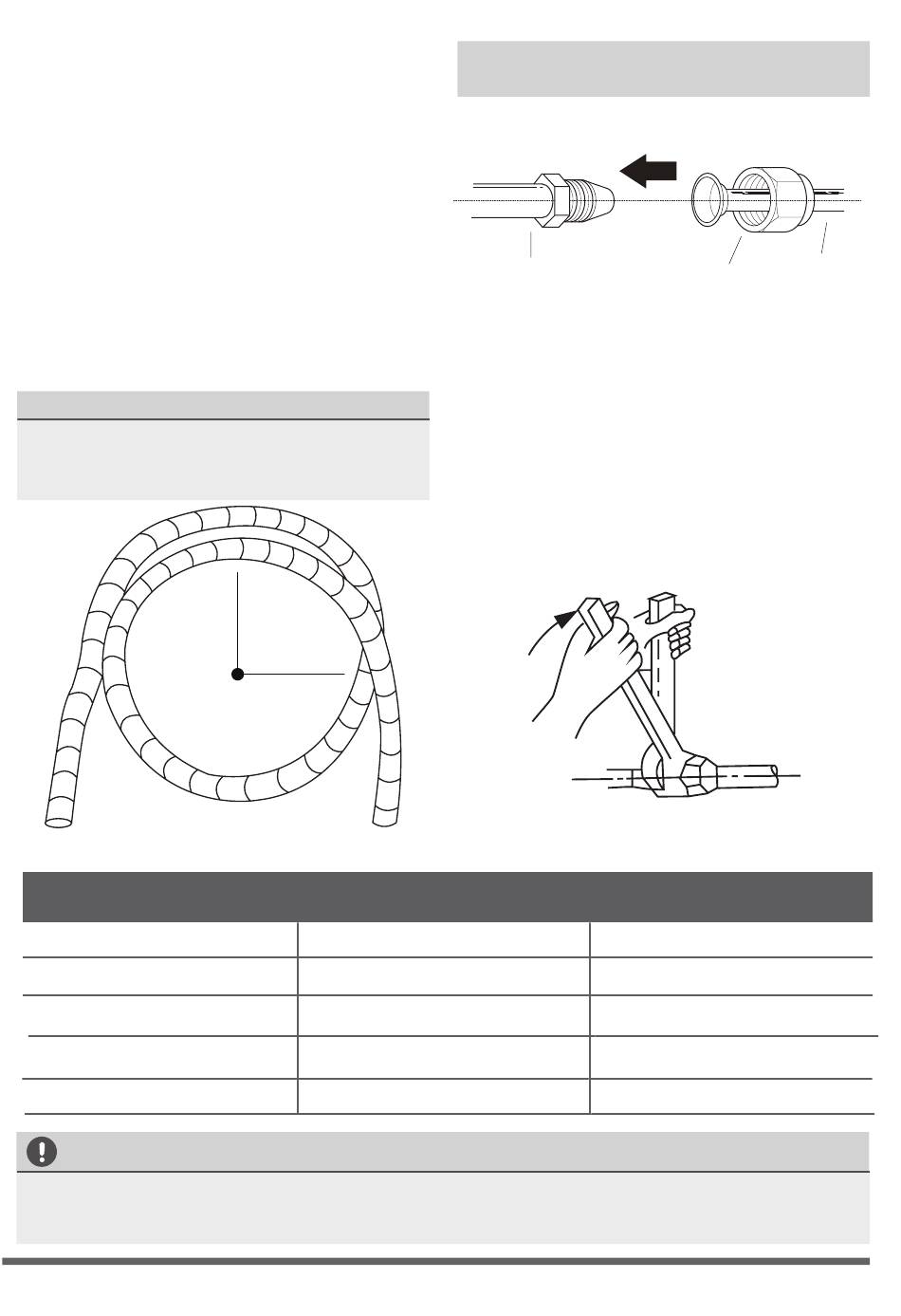

ΕΛΑΧΙΣΤΗ ΑΚΤΙΝΑ ΛΥΓΙΣΜΑΤΟΣ
Όταν λυγίζετε τον αγωγό σύνδεσης ψυκτι-
κού μέσου, η ελάχιστη ακτίνα λυγίσματος
είναι 10cm. Δείτε Σχ. 5.6
Ακτίνα
Εξωτερική Διάμετρος
Αγωγού (mm)
Ø 6.35 (Ø 0.25")
Ø 9.52 (Ø 0.375")
Ø 12.7 (Ø 0.5")
Ø 16 (Ø 0.63")
Ø 19 (Ø 0.75")
ΜΗΝ ΑΣΚΕΙΤΕ ΠΑΡΑΠΑΝΩ ΡΟΠΗ
Παραπάνω ροπή μπορεί να σπάσει το παξιμάδι ή να καταστρέψει τον αγωγό ψυκτικού
μέσου. Πρέπει να μην ξεπερνάτε τις αρχές ροπής που φαίνονται στο παραπάνω πίνακα.
≥10cm (4in)
Σχ. 6.6
Fig. 5.6
ΠΡΟΫΠΟΘΕΣΕΙΣ ΣΤΡΕΨΗΣ
Οδηγίες για Σύνδεση του Αγωγού στην
Εσωτερική Μονάδα
1. Ευθυγραμμίστε στο κέντρο τους δυο αγωγούς
που θέλετε να συνδέσετε. Δείτε Σχ. 5.7 .
Αγωγός
Εσωτερικής
Μονάδας
2. Σφίξτε το παξιμάδι επιμήκυνσης όσο σφιχτά
μπορείτε με το χέρι.
3. Χρησιμοποιήστε γερμανικό κλειδί, σφίξτε
το παξιμάδι επιμήκυνσης στον αγωγό της
μονάδας.
4. Όταν σφίγγετε γερά το παξιμάδι στον αγωγό
της μονάδας, χρησιμοποιήστε κλειδί στρέψης
ώστε να σφίξετε τα παξιμάδια σύμφωνα
με τις αρχές σύσφιξης των Προδιαγραφών
Στρέψης όπως φαίνεται στον παρακάτω
πίνακα. Χαλαρώστε ελαφρώς τα παξιμάδια,
μετά σφίξτε ξανά.
Ροπή Στρέψης
(N/cm)
1,500 (11lb• ft)
2,500 (18.4lb• ft)
3,500 (25.8lb•ft)
4,500 (33.19lb•ft)
6,500 (47.94lb•ft)
Παξιμάδι
Αγωγός
Επιμήκυνσης
Σχ. 6.7
Fig. 5.7
Σχ. 6.8
Fig. 5.8
Επιπρόσθετη ροπή
σύσφιξης (N/m)
1,600 (11.8lb• ft)
2,600 (19.18lb• ft)
3,600 (26.55lb•ft)
4,700 (34.67lb•ft)
6,700 (49.42lb•ft)
