12 mONtaGE aUS dEm bIKEGUaRd

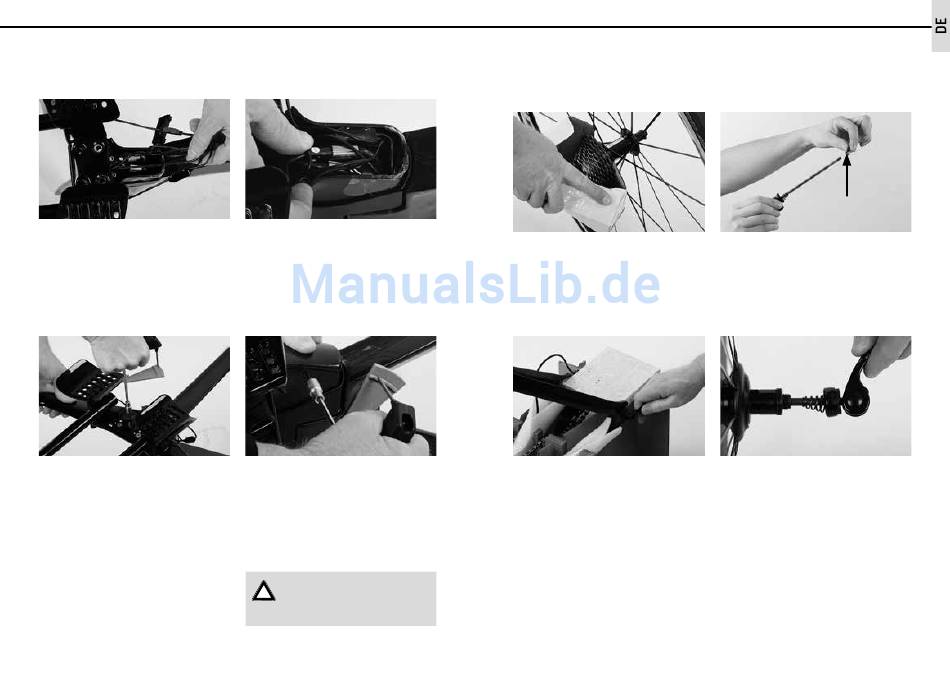

Positionieren Sie den Lenker mittig so auf
dem vorbau, dass die vier bohrungen für die
halteschrauben miteinander fluchten. achten
Sie dabei darauf, dass die bowdenzüge und
Schaltkabel nicht verdreht oder abgeknickt
sind, in gleichmäßigen Radien verlaufen und
nicht zwischen Lenker und vorbau einge-
klemmt werden.
Geben Sie etwas Schraubensicherung (mit-
telfest) auf die Gewinde der halteschrauben
und drehen Sie diese über Kreuz bis zu den
angegebenen anzugsdrehmomenten (vorde-
re m4-Schrauben: 4 Nm; hintere m8-Schrau-
ben: 5 Nm) fest. achten Sie darauf, bei den
beiden vorderen Schrauben die kegelförmi-
gen Unterlegscheiben unterzulegen.
bringen Sie die Kabel und Züge knickfrei im
vorbau unter.
Setzen Sie den vorbaudeckel auf und drehen
Sie die beiden halteschrauben von hand ei-
nige Umdrehungen ein. drehen Sie die hal-
teschrauben danach mit dem angegebenen
anzugsdrehmoment von 2 Nm fest.
verwenden Sie für die montage den
i
Canyon drehmomentschlüssel, der
dem bikeGuard beigefügt ist.
LAUFRäDER EINBAUEN
Hinterrad einbauen
Nehmen Sie das hinterrad zur hand und ent-
fernen Sie die beiden Schutzkappen an der
hinterradachse sowie den Schutzkarton am
Zahnkranz.
Öffnen Sie den Schnellspanner an der hinter-
achse.
mONtaGE aUS dEm bIKEGUaRd
drehen Sie die Gegenmutter ab und ziehen
Sie die Federn von dem Schnellspanner. Ent-
fernen Sie das holzbrett und ziehen Sie den
Schnellspanner aus dem brett.
Schieben Sie den Schnellspanner in die hohle
achse des hinterrades.
auf jeder Seite der Nabe muss jeweils eine Fe-
der platziert werden.
achten Sie darauf, dass die Feder mit dem
kleinen durchmesser auf beiden Seiten des
Schnellspanners zur Nabenachse zeigt. der
bedienungshebel des Schnellspanners wird
auf der linken Seite (der Gegenseite des Ket-
tenantriebs) montiert. Weitere Informationen
zu Schnellspannern finden Sie im Kapitel „Um-
gang mit dem Schnellspanner" in Ihrem Fahr-
radhandbuch Rennrad.
