RIB KS2 Bedienungsanleitung Seite 6

I

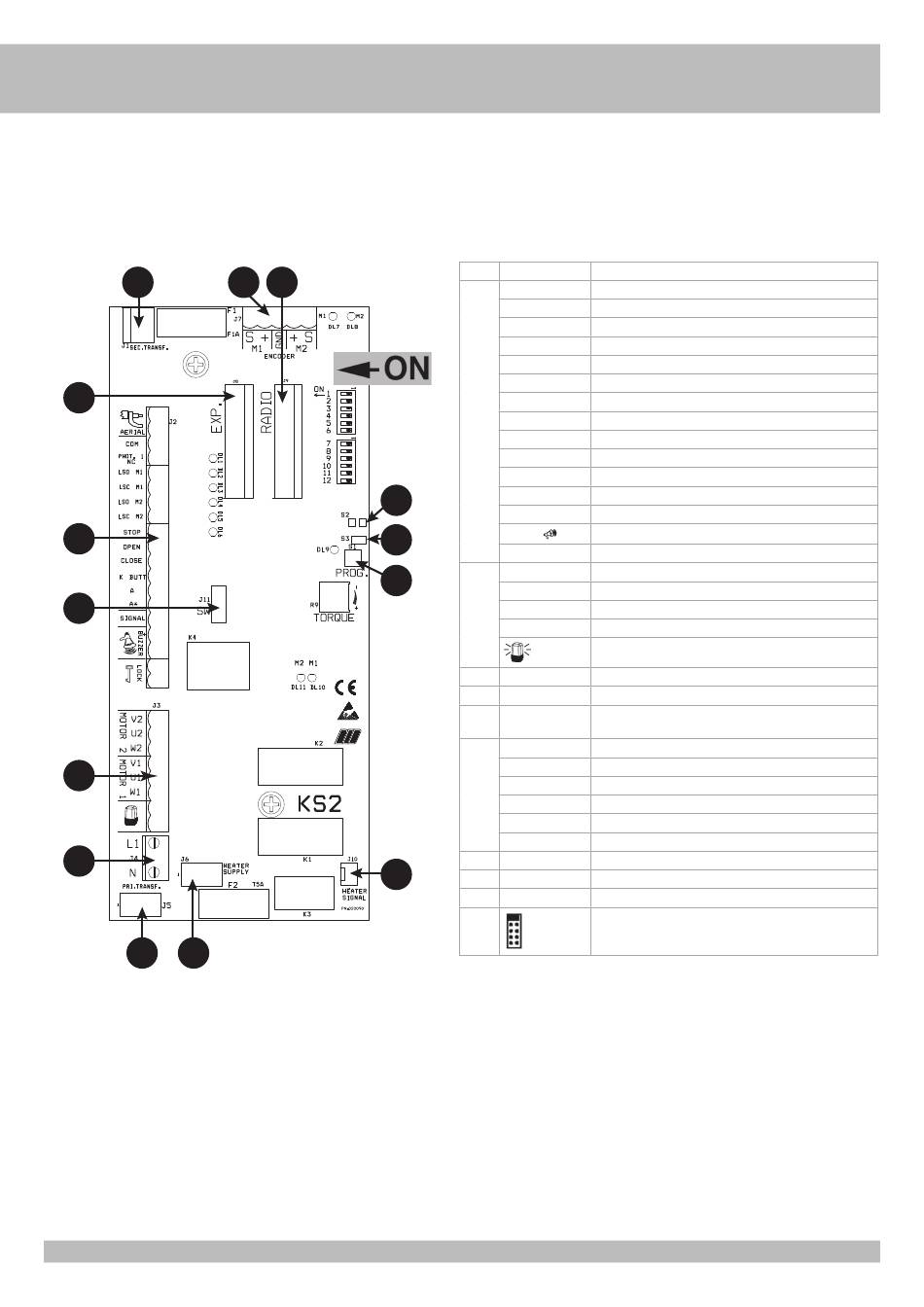

A - CONNESSIONI
J1
J8
J2
J11
J3
J4
J5 J6
J7 J9
S2
S3
S1
J10
J1 SEC.TRANSF. Connettore per secondario trasformatore
J2 AERIAL Antenna radio
COM Comune dei contatti
PHOT.1 NC Contatto fotocellule (NC)
LSO Contatto finecorsa che ferma l'apertura di M1 (NC)
LSC Contatto finecorsa che ferma la chiusura di M1 (NC)
LSO Contatto finecorsa che ferma l'apertura di M2 (NC)
LSC Contatto finecorsa che ferma la chiusura di M2 (NC)
STOP Contatto pulsante stop (NC)
OPEN Contatto pulsante di apertura (NA)
CLOSE Contatto pulsante di chiusura (NA)
K BUTT. Contatto impulso singolo (NA)
A*A Alimentazione accessori a 24Vac
SIGNAL Spia cancello aperto 12Vdc
Collegamento segnalatore sonoro (12Vdc max 200 mA)
BUZZER
LOCK Collegamento elettroserratura (MAX 15W 12V)
J3 U - MOTOR 2 COLLEGAMENTO COMUNE MOTORE 2
V-W - MOTOR 2 COLLEGAMENTO INVERTITORI E CONDENSATORE MOTORE 2
U - MOTOR 1 COLLEGAMENTO COMUNE MOTORE 1
V-W - MOTOR 1 COLLEGAMENTO INVERTITORI E CONDENSATORE MOTORE 1
LAMPEGGIATORE (max 40W )
J4 L1 - N Alimentazione 230 Vac 50/60 Hz (120V/60Hz a richiesta)
J5 PRI.TRANSF. Connettore per primario trasformatore
J6 HEATER SUPPLY Connettore per alimentazione scheda riscaldatore (Opzionale -
NON TOCCARE LA PROTEZIONE ! )
J7 ENCODER Morsettiera per collegamento Encoder M1 e M2
S-M1 Segnale encoder M1
+ M1 Positivo alimentazione encoder M1
GND Negativo alimentazione encoder M1 e M2
+ M2 Positivo alimentazione encoder M2
S-M2 Segnale encoder M2
J8 EXP. Connettore per scheda EXPANDER
J9 RADIO Connettore per radio ricevitore 24Vac
J10 HEATER Connettore per comando Scheda riscaldatore
NON TOCCARE IL PONTICELLO ! SE VIENE RIMOSSO
J11
L'OPERATORE NON FUNZIONA!
NOTA: IN CASO DI NON UTILIZZO DEI FINECORSA ELETTRICI, NON È NECESSARIO
ESEGUIRE ALCUN PONTICELLO PER LA LORO ESCLUSIONE. L'ESCLUSIONE DEL
LORO FUNZIONAMENTO SI OTTERRÀ CON JUMPER S3 APERTO.
6
