RIB KS2 Bedienungsanleitung Seite 12

F

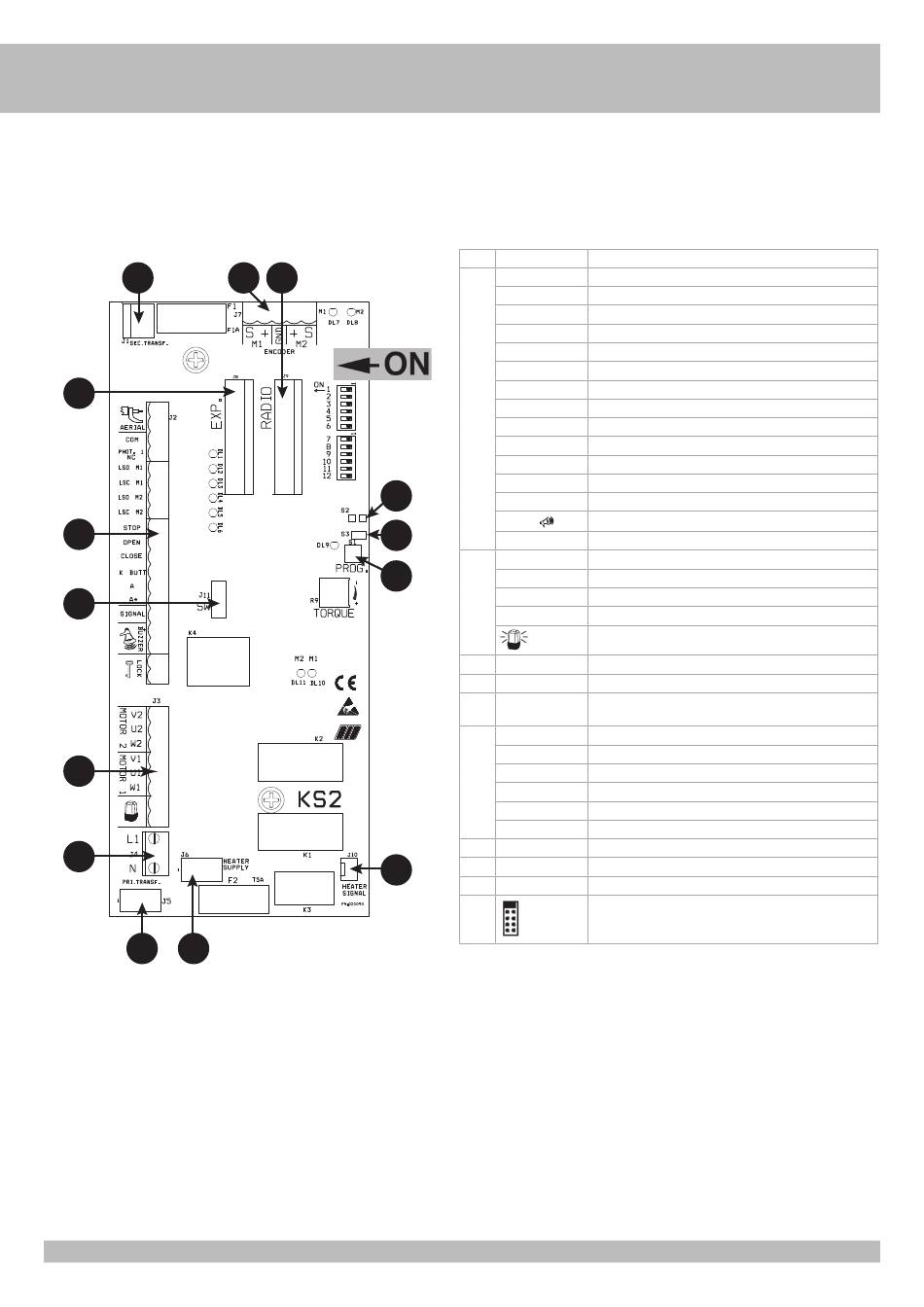

A - BRANCHEMENTS
J1
J8
J2
J11
J3
J4
J5 J6
J7 J9
S2
S3
S1
J10
J1 SEC.TRANSF. Connecteur pour transformateur secondaire
J2 AERIAL Antenne accordée
COM Unité commune de mise à terre des contacts
PHOT.1 NC Contact photocellules (NF)
LSO Contact Fin de Course stoppant l'ouverture de M1 (NF)
LSC Contact Fin de Course stoppant la fermeture de M1 (NF)
LSO Contact Fin de Course stoppant l'ouverture de M2 (NF)
LSC Contact Fin de Course stoppant la fermeture de M2 (NF)
STOP Contact touche d'arrêt (NF)
OPEN Contact touche d'ouverture (NO)
CLOSE Contact touche de fermeture (NO)
K BUTT. Contact impulsion simple (NO)
A*A Alimentation accessoires à 24Vac
SIGNAL Signal lumineux portail ouvert 12Vdc
Branchement avertisseur sonore (12Vdc max 200 mA)
BUZZER
LOCK Connexion serrure électrique (MAX 15W 12V)
J3 U - MOTOR 2 CONNEXION GROUPE MOTEUR 2
V-W - MOTOR 2 CONNEXION INVERSEURS ET CONDENSATEUR MOTEUR 2
U - MOTOR 1 CONNEXION GROUPE MOTEUR 1
V-W - MOTOR 1 CONNEXION INVERSEURS ET CONDENSATEUR MOTEUR 1
FEU CLIGNOTANT (max. 40W )
J4 L1 - N Alimentation 230 Vac 50/60 Hz (sur demande 120V/60Hz)
J5 PRI.TRANSF. Connecteur pour transformateur primaire
J6 HEATER SUPPLY Connecteur pour alimentation carte réchauffeur (Option - NE
JAMAIS TOUCHER LA PROTECTION !)
J7 ENCODER Bornier pour connexion Encodeur M1 et M2
S-M1 Signal encodeur M1
+ M1 Positif alimentation encodeur M1
GND Négatif alimentation encodeur M1 et M2
+ M2 Positif alimentation encodeur M2
S-M2 Signal encodeur M2
J8 EXP. Connecteur pour carte EXPANDER
J9 RADIO Connecteur pour radio récepteur 24Vac
J10 HEATER Connecteur pour commande Carte réchauffeur
J11 NE TOUCHEZ PAS LE PONTET! S'IL EST ENLEVÉ,
L'OPÉRATEUR NE SE DÉPLACE PAS!
REMARQUE: SI LES FINS DE COURSE NE SONT PAS UTILISÉS, AUCUN BESOIN DE PONTET
POUR LES EXCLURE. LEUR EXCLUSION SE FERA À TRAVERS LE JUMPER S3
OUVERT.
