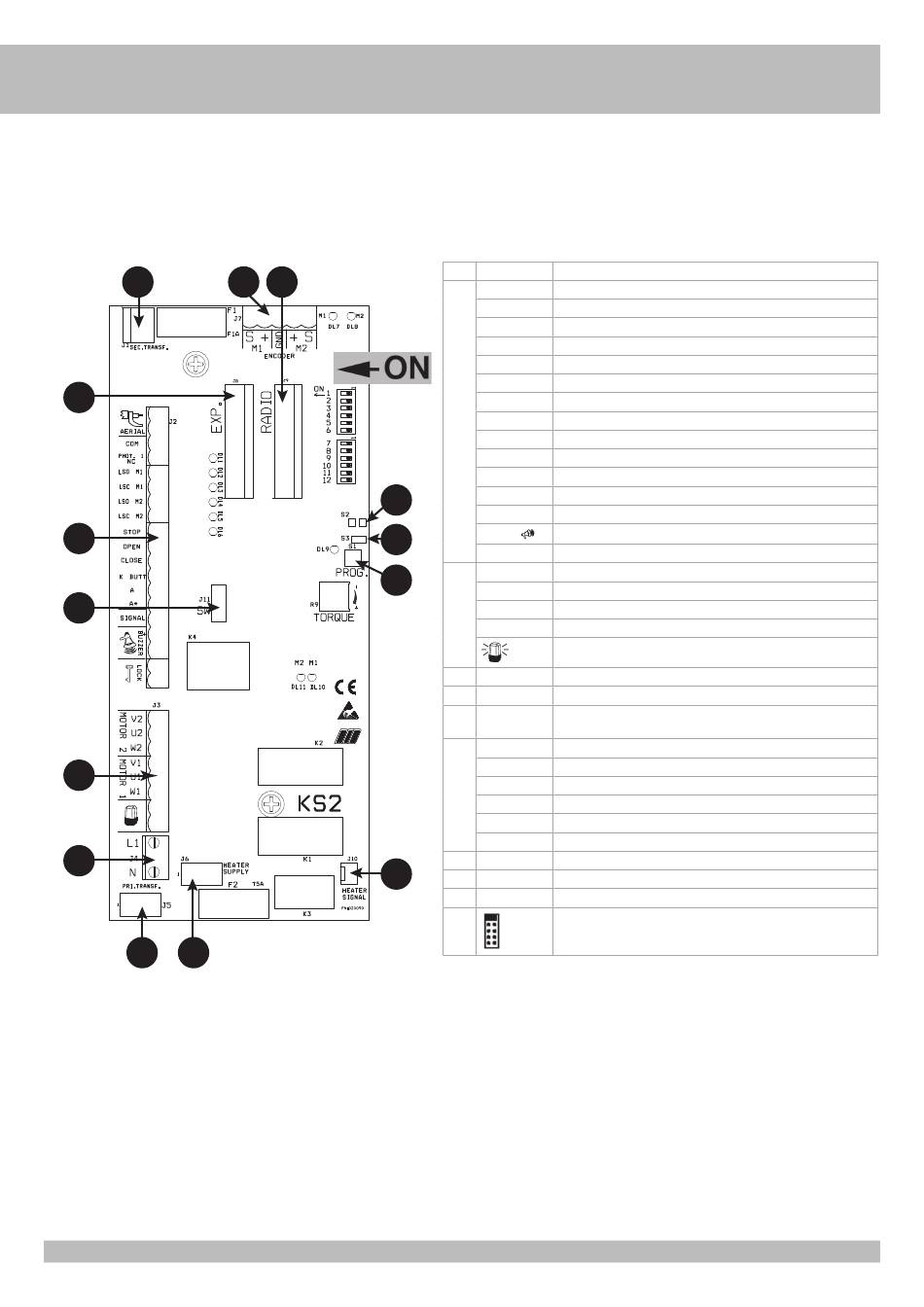

A - VERBINDUNGEN
J1
J8
J2
J11
J3
J4
J5 J6
J7 J9
S2
S3
S1
J10
J1 SEC.TRANSF. Steckverbinder für zweiten Transformator
J2 AERIAL Radioantenne
COM Allgemeinanschluss der Kontakte
PHOT.1 NC NC Kontakt Fotozellen (NC)
LSO Endschalterkontakt zum Stoppen des Öffnungsvorganges von M1 (NC)
LSC Endschalterkontakt zum Stoppen des Schliessvorganges von M1 (NC)
LSO Endschalterkontakt zum Stoppen des Öffnungsvorganges von M2 (NC)
LSC Endschalterkontakt zum Stoppen des Schliessvorganges von M2 (NC)
STOP Kontakt des Stopschalters (NC)
OPEN Kontakt des Öffnungsschalters (NA)
CLOSE Kontakt des Schliessungsschalters (NA)
K BUTT. Kontakt Einzelimpuls (NA)
A*A Stromzufuhr Zubehör zu 24Vac
SIGNAL Kontrolleuchte geöffnetes Tor 12Vdc
Verbindung zu Ton Signal (12Vdc max 200 mA)
BUZZER
LOCK Verbindung Elektroschloss (MAX 15W 12V)
J3 U - MOTOR 2 GEMEINSAMER ANSCHLUSS MOTOR 2
V-W MOTOR 2 VERBINDUNG WECHSELGETRIEBE UND KONDENSATOR MOTOR 2
U - MOTOR 1 GEMEINSAMER ANSCHLUSS MOTOR 1
V-W MOTOR 1 VERBINDUNG WECHSELGETRIEBE UND KONDENSATOR MOTOR 1
BLINKLEUCHTE (max 40W )
J4 L1 - N Stromzufuhr 230Vac 50/60Hz (auf Antrag 120V/60Hz)
J5 PRI.TRANSF. Steckverbinder für ersten Transformator
J6 HEATER Verbinder für Stromzufuhr Erhitzerplatine (Optional - DIE SCHUTZHÜLLE
SUPPLY NICHT BERÜHREN ! )
J7 ENCODER Klemmenleiste für Verbindung Encoder M1 und M2
S-M1 Encodersignal M1
+ M1 Pluspol Stromzufuhr Encoder M1
GND Minuspol Stromzufuhr Encoder M1 e M2
+ M2 Pluspol Stromzufuhr Encoder M2
S-M2 Encodersignal M2
J8 EXP. Verbinder für Platine EXPANDER
J9 RADIO Verbinder für Radioempfänger 24Vac
J10 HEATER Verbinder für Steuerung Erhitzerplatine
BERÜHREN SIE NICHT DEN JUMPER! WENN ER ENTFERNT WIRD,
J11
ZIEHT DER OPERATOR NICHT UM!
NOTA: IM FALLE VON NICHTBENUTZUNG DER ELEKTRISCHEN ENDSCHALTER IST ES
NICHT NOTWENDIG, EINE BRÜCKE FÜR IHREN AUSSCHLUSS ZU BILDEN. DER
AUSSCHLUSS IHRES BETRIEBES ERGFOLGT, WENN JUMPER S3 OFFEN IST.
