RIB KS2 Bedienungsanleitung Seite 30

E
S

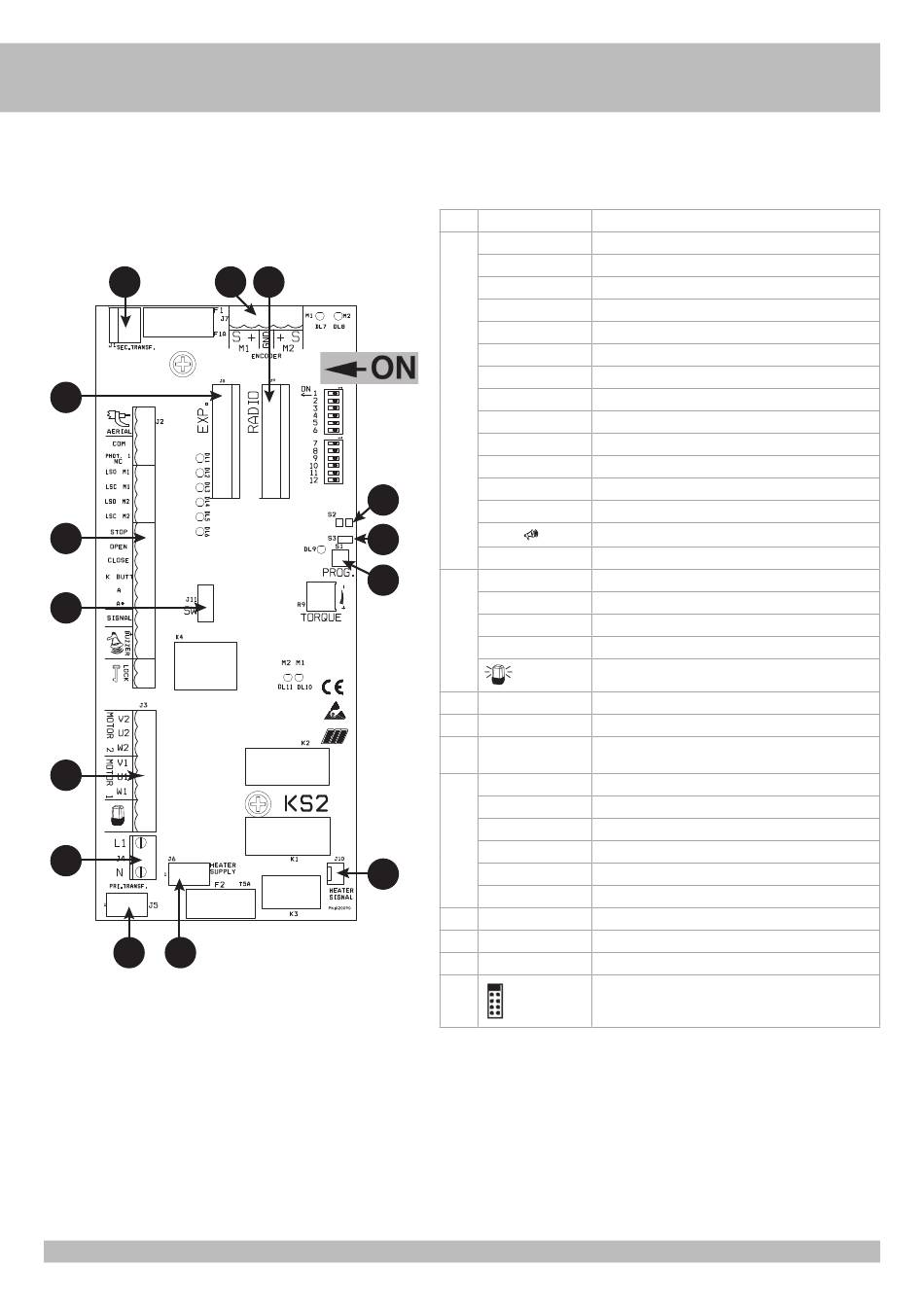

A - CONEXIÓN
J1
J8
J2
J11
J3
J4
J5 J6
J7 J9
S2
S3
S1
J10
J1 SEC.TRANSF. Conector para secundario transformador
J2 AERIAL Antena de radio
COM Común de los contactos
PHOT.1 NC Contacto fotocélulas (NC)
LSO Contacto tope de recorrido que para la abertura de M1 (NC)
LSC Contacto tope de recorrido que para el cierre de M1 (NC)
LSO Contacto tope de recorrido que para la abertura de M2 (NC)
LSC Contacto tope de recorrido que para el cierre de M2 (NC)
STOP Contacto pulsador stop (NC)
OPEN Contacto pulsador de abertura (NA)
CLOSE Contacto pulsador de abertura (NA)
K BUTT. Contacto impulso único (NA)
A*A Alimentación accesorios de 24 Vac
SIGNAL Indicador verja abierta 12Vdc
Buzzer - Indicador acústico (12Vdc max 200 mA)
BUZZER
LOCK Conexión electrocierre (MAX 15W 12V)
J3 U - MOTOR 2 CONEXIÓN COMÚN MOTOR 2
V-W - MOTOR 2 CONEXIÓN INVERSORES Y CONDENSADOR MOTOR 2
U - MOTOR 1 CONEXIÓN COMÚN MOTOR 1
V-W - MOTOR 1 CONEXIÓN INVERSORES Y CONDENSADOR MOTOR 1
INTERMITENTE (max 40W )
J4 L1 - N Alimentación 230 Vac 50/60 Hz (120V/60Hz bajo requesta)
J5 PRI.TRANSF. Conector para primario transformador
J6 HEATER SUPPLY Conector para alimentación de la tarjeta calentadore (Opcional
- NO TOCAR LA PROTECCIÓN! )
J7 ENCODER Morsettiera para conexión ENCODER M1 e M2
S-M1 Signal ENCODER M1
+ M1 Positivo alimentación de ENCODER M1
GND Negativo alimentación de ENCODER M1 e M2
+ M2 Positivo alimentación de ENCODER M2
S-M2 Signal ENCODER M2
J8 EXP. Conector para tarjeta EXPANDER
J9 RADIO Conector para radio receptor 24Vac
J10 HEATER Conector para el mando de la tarjeta calentadore
J11 ¡NO TOCAR EL PUENTE! SI SE REMUEVE, EL OPERADOR NO
FUNCIONA
NOTAS: EN EL CASO DE NO UTILIZACIÓN DE LOS FINES DE CARRERA ELÉCTRICOS,
NO ES NECESARIO CREAR PUENTES PARA EXCLUIRLO. LA EXCLUSIÓN DE SU
FUNCIONAMIENTO SE OBTENDRÁ SI EL "JUMPER" S3 ES ABIERTO.
