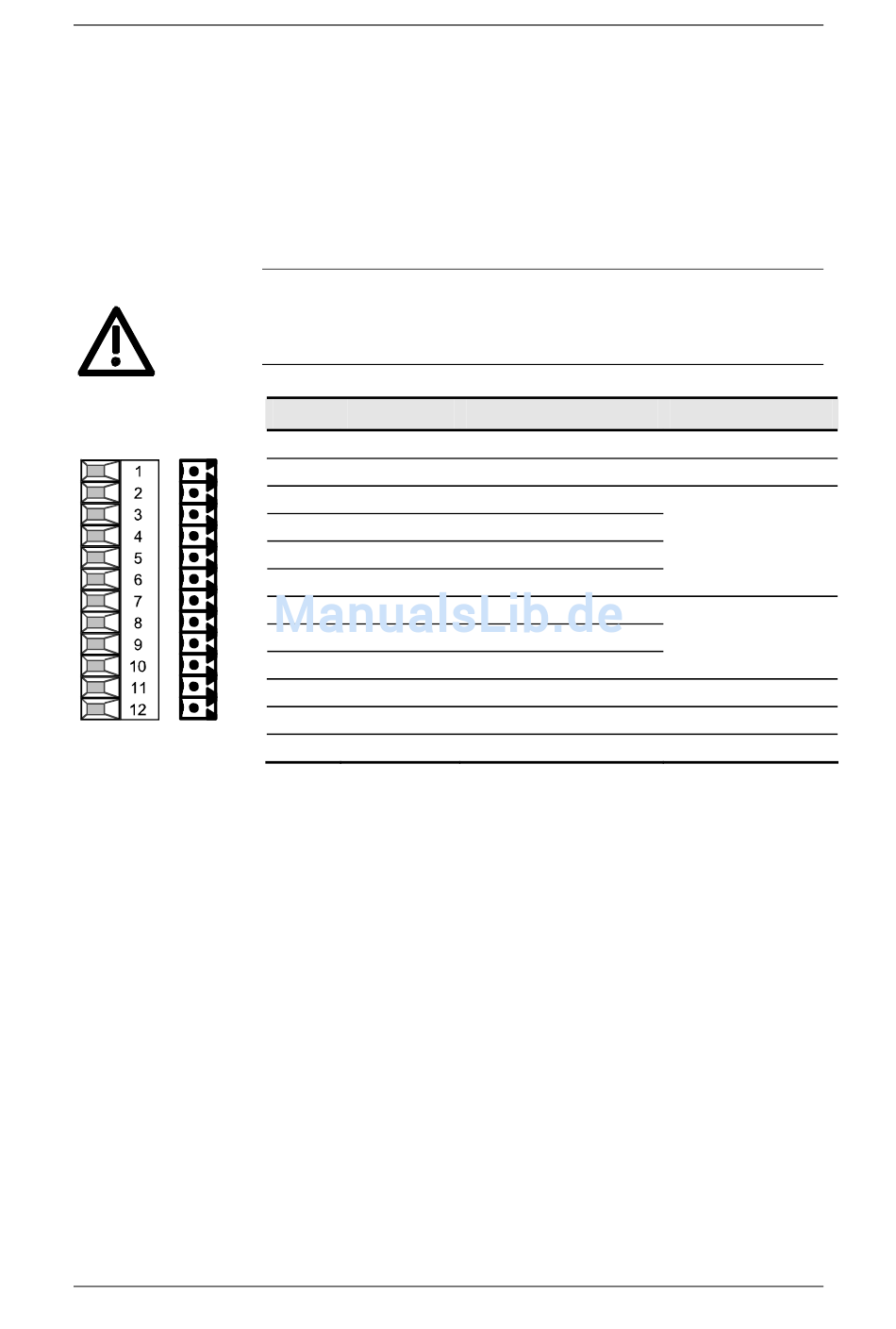

X101 - Steuer-
klemmleiste
WARNUNG
Siemens AG 6SE7087-6KD60
SIMOVERT MASTERDRIVES
Auf der Steuerklemmleiste befinden sich die folgenden Anschlüsse:
♦ 4 wahlweise parametrierbare digitale Ein- und Ausgänge
♦ 3 digitale Eingänge
♦ 24 V Hilfsspannungsversorgung (max. 150 mA) für die Ein- und
Ausgänge
♦ 1 serielle Schnittstelle SST2 (USS / RS485)
Werden die Digitaleingänge mit einer externen 24 V-Spannungsquelle
versorgt, muß diese auf die Masse X101.2 bezogen werden. Die
Klemme X101.1 (P24 AUX) darf dabei nicht mit der externen
24 V-Versorgung verbunden werden.
Klemme Bezeichnung
1 P24 AUX
2 M24 AUX
3 DIO1
4 DIO2
5 DIO3
6 DIO4
7 DI5
8 DI6
9 DI7
10 RS485 P
11 RS485 N
12 M RS485
anschließbarer Querschnitt: 0,14 mm
Klemme 1 befindet sich im eingebauten Zustand oben.
Tabelle 7-5 Steuerklemmenleiste X101
Betriebsanleitung
Bedeutung
Hilfsspannungsversorgung
Bezugspotential
digitaler Ein-/Ausgang 1
digitaler Ein-/Ausgang 2
digitaler Ein-/Ausgang 3
digitaler Ein-/Ausgang 4
digitaler Eingang 5
digitaler Eingang 6
digitaler Eingang 7
USS-Busanschluss SST2
USS-Busanschluss SST2
Bezugspotential RS485
2
bis 1,5 mm
Anschließen
Bereich
DC 24 V / 150 mA
0 V
24 V, 10 mA / 20 mA;
L ≤ 3 V, H ≥ 13 V
24 V, 10 mA;
L ≤ 3 V, H ≥ 13 V
RS485
RS485
2
(AWG 16)
