Erste Schritte
2
Erste Schritte
In diesem Abschnitt erfahren Sie:
die wenigen Schritten zur Inbetriebnahme Ihres SET02
-
wie Sie Ihre erste Probefahrt starten
-
In den Abschnitten weiter unten werden dann sämtliche Funktionen des
SET02 detailliert erklärt.
2.1 Anschluß und Inbetriebnahme

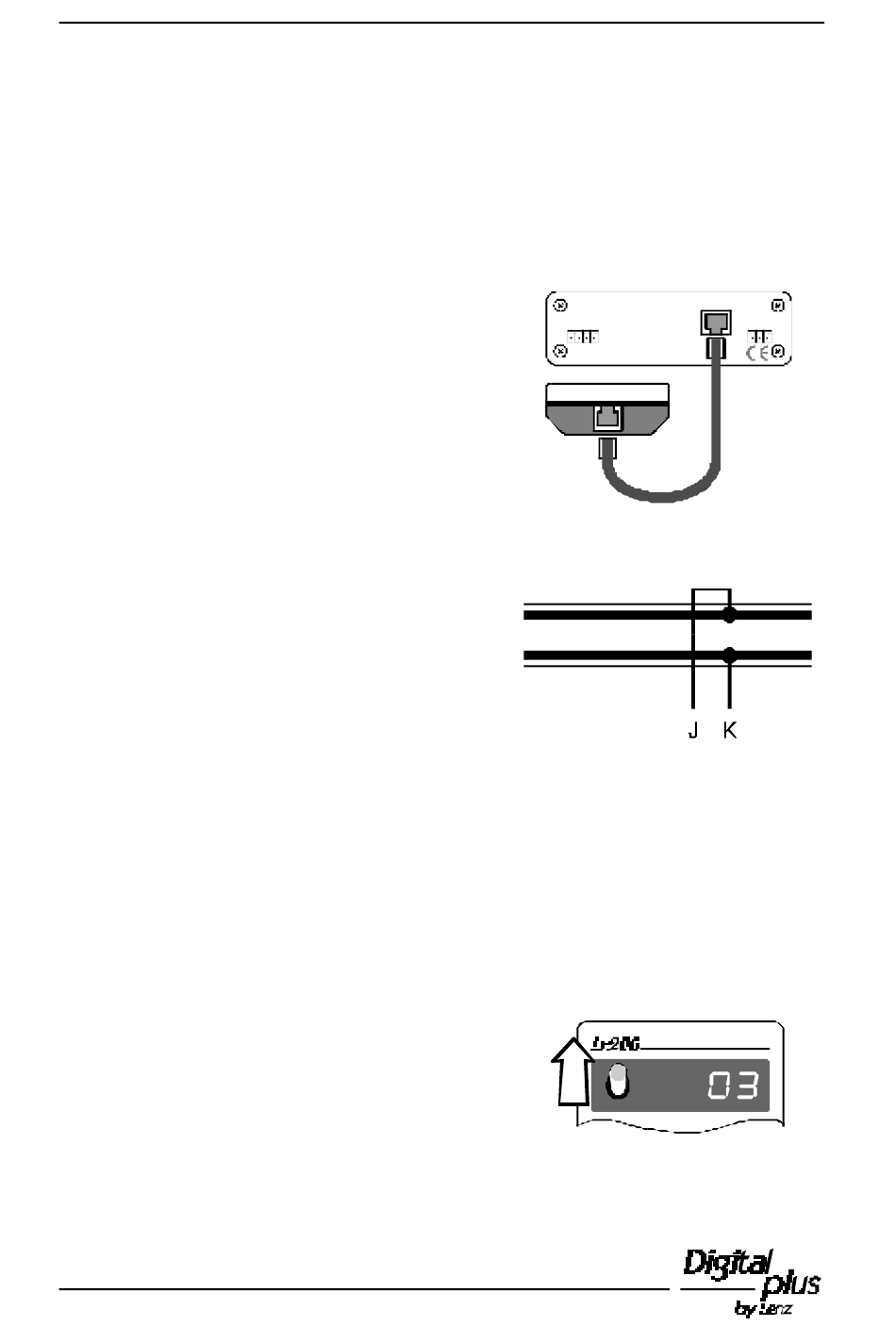

1. Stecken Sie die eine Seite des
Spiralkabels in die Buchse am
LH200, die andere Seite in die
Buches I/O Port des LV101 (Alle
Anschlüsse des LV101 befinden sich
auf der Rückseite). Diese Verbindung
darf während des Betriebes nicht
unterbrochen werden.
2. Verbinden Sie die Klemmen J und K
des Verstärkers LV101 mit den
Gleisen Ihrer Modellbahn. Die
Schraubklemmen an der Rückseite
des LV101 können Sie abziehen.
Dies erleichtert die Montage von
Kabeln. Sorgen Sie dafür, daß keine
anderen Transformatoren oder
Fahrregler Verbindung zu den
Gleisen haben.
3. Verbinden Sie die Klemmen U und V des LV101 mit einem für
Modellbahntransformator mit 15V Ausgangsspannung und einer
Leistung von 45VA. Besonders geeignet ist der Digital plus
Transformator TR100 (Best. Nr. 26000).
4. Stellen Sie Ihre mit dem Lokdecoder ausgerüstete Lokomotive auf
das Gleis.
5. Bringen Sie den Drehknopf an den
linken Anschlag und stellen Sie den
Richtungsschalter nach oben
(vorwärts).
6. Stecken Sie den Netzstecker des Trafos in die Netzsteckdose.
Schon kann's losgehen!
I / O - P ort
U V J K
L e n z El e k t r on i k Gm b H
D- 3 5 3 9 8 GIESS EN
L
Ma de i nGe rma n y
5
C D E
