Das
Kehrschleifenmodul
einfachen Verdrahtung von Kehrschleifen
beim Betrieb von Zweileiteranlagen mit
DIGITAL plus entwickelt.
Es ist so gestaltet, daß eine Kehrschleife
durchfahren werden kann, ohne Umpolungen
oder Fahrtrichtungsänderungen vornehmen
zu müssen.
•
maximale Dauerstrombelastung in der
Kehrschleife: 5 A
•
nur für digitalen Betrieb geeignet
LK100
Lenz Elektronik GmbH D-35398 Giessen
Made in Germany
wurde
zur
Information

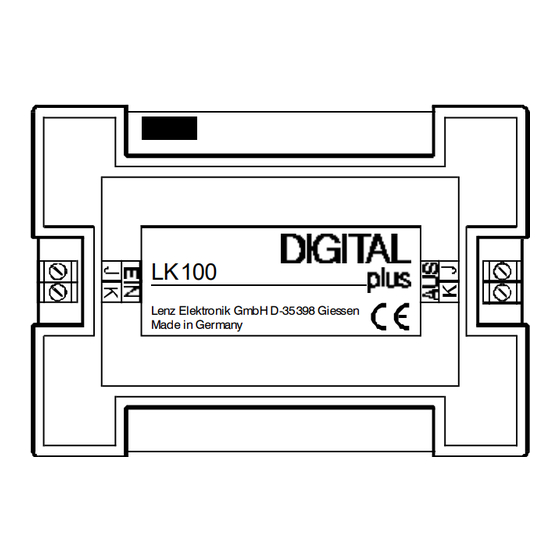

LK 100
Art. Nr. 12 100
4. Auflage, 10 99
1
