Technischer Anhang
47

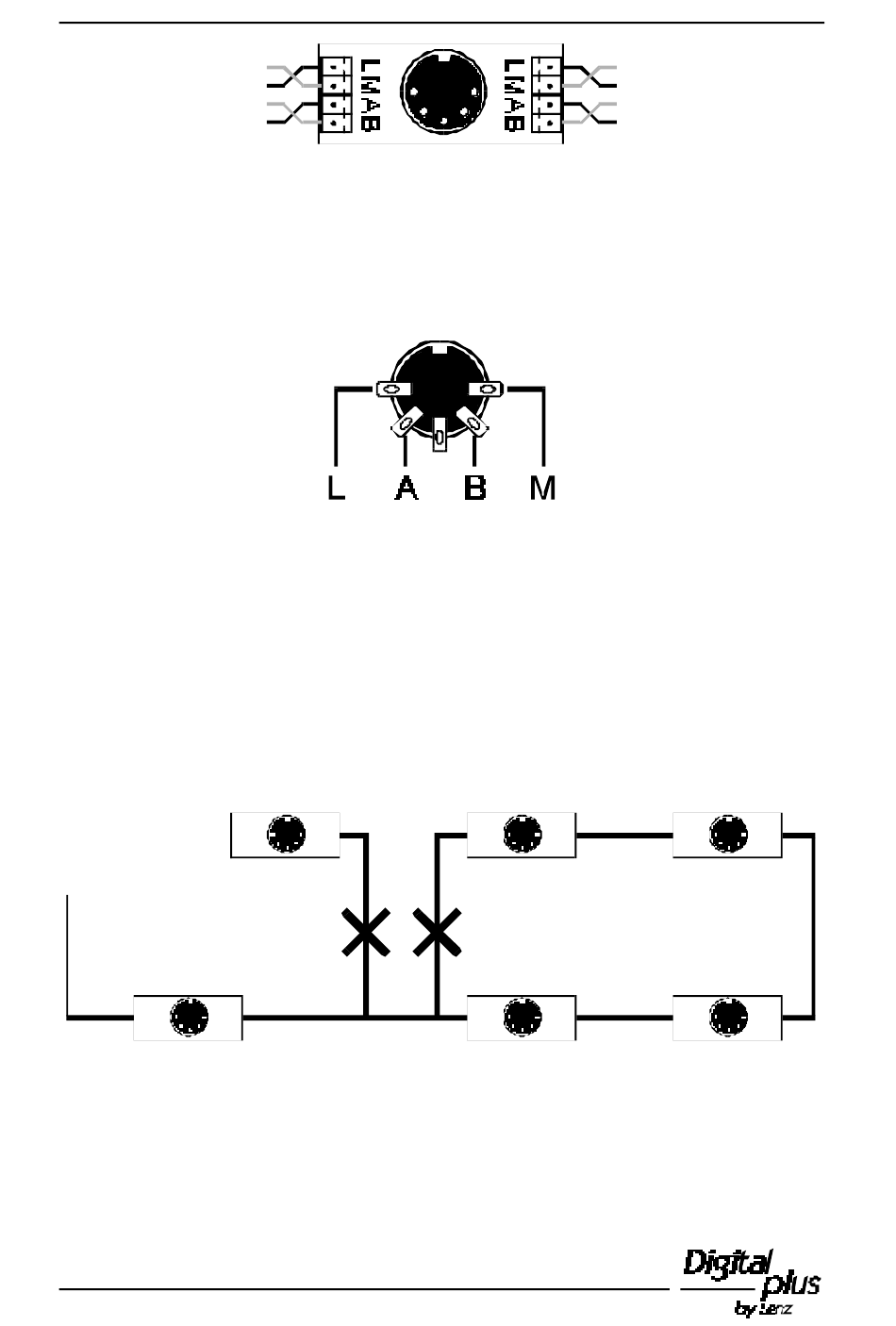

Anschlußplatte LA150 (Art. Nr. 21150)
Von diesen Klemmen verlegen Sie die Kabel zu den Anschlußplatten
(siehe Abb. 7, Katalog-Nr. 21150). Sie können die Kabel auch selbst an
DIN-Buchsen anlöten. Diese Buchsen sind z.B. in Elektronik-Shops
erhältlich. Die Belegung der fünfpoligen DIN-Buchse zeigt die folgende
Abbildung:
Achten Sie darauf, daß Sie nicht versehentlich die Kabel an den
Klemmen
L
und
M
vertauschen,
ein
Defekt
an
den
angeschlossenen Eingabegeräten kann die Folge sein.
Das XBUS-Kabel muß so verlegt werden, daß sich an der Zentrale der
Anfangspunkt und irgendwo an Ihrer Anlage der Endpunkt des Kabels
befindet. (Stichleitung von der Zentrale zum letzten Anschluß).
Zwischen diese beiden Punkte dürfen Sie an jeder beliebigen Stelle
Anschlussplatten oder andere DIN-Buchsen einfügen. Nicht zulässig ist
eine Verlegung in Sternform oder als geschlossene Schleife.
Die Enden der Datenleitungen A und B müssen Sie mit dem
Widerstand verbinden, der dem Adapter LA152 beiliegt (Im Fachjargon:
"abschließen"). Der Widerstand hat einen Wert von 120 Ohm.
