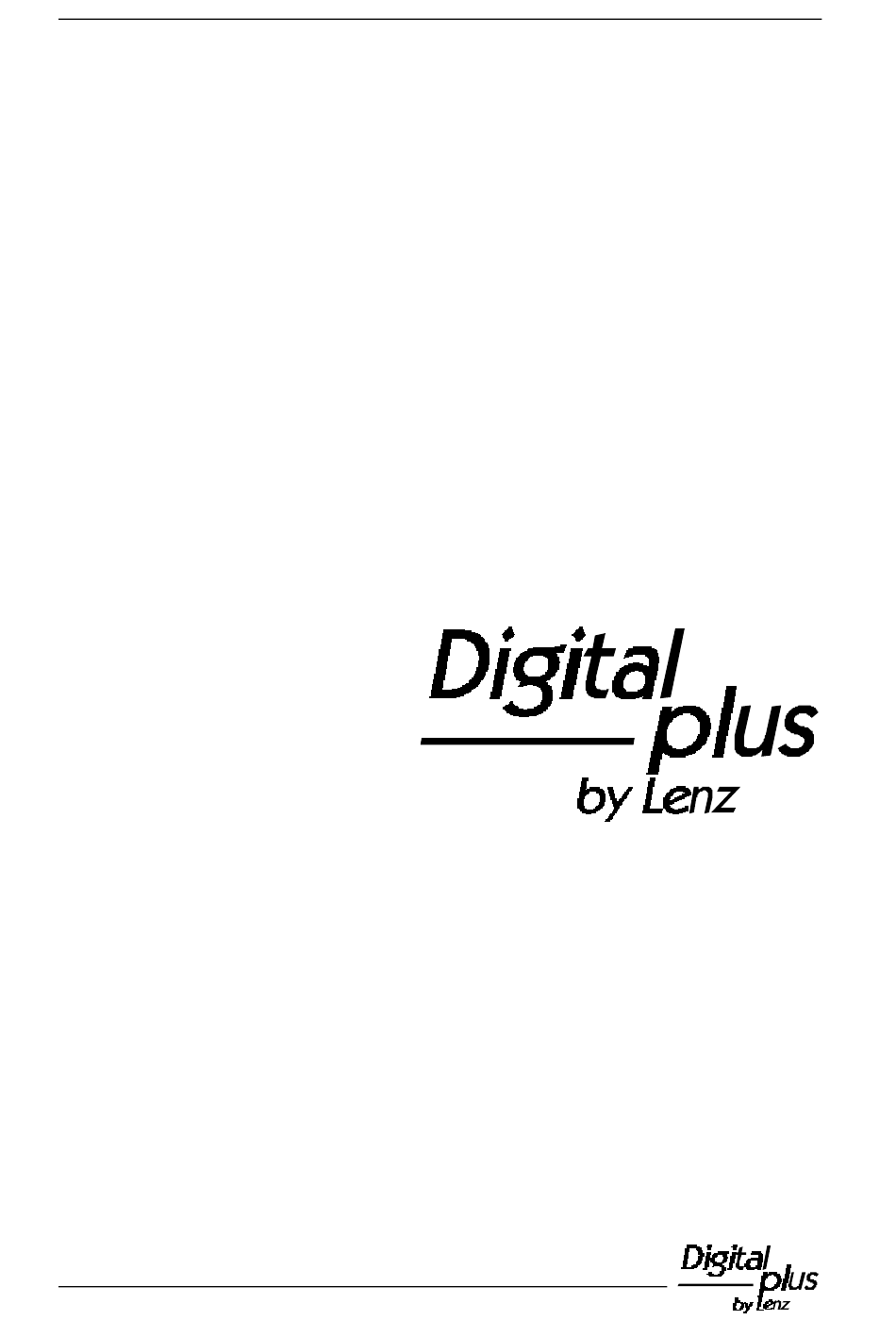

- Seite 1 Information LH200 Art. Nr. 21200 1. Auflage 03 00...
- Seite 2 Information LH200 Willkommen! ® Wir gratulieren Ihnen zum Erwerb des Digital plus by Lenz Handreglers LH200 und wünschen Ihnen viel Freude mit dieser Modellbahnsteuerung. Der LH200 ist ein speziell für das komfortable Fahren von Zügen entwickelter Handregler, der außerdem noch über die Möglichkeit verfügt,...
- Seite 3 L e n z L e n z ® ® Systems und wurde vor Auslieferung einem intensiven Test unterzogen. Lenz Elektronik GmbH garantiert fü r einen fehlerfreien Betrieb, wenn Sie die folgenden Hinweise beachten: LH200 darf anderen...
- Seite 4 Information LH200 Inhalt Wichtige Hinweise, bitte zuerst lesen!..............3 Schreibweisen und Symbole: ..............3 Inhalt4 Erste Schritte .....................5 Anschluß und Inbetriebnahme ...............5 Ihre erste Fahrt ..................6 Der Funktionsumfang des LH200 .................8 Adressvorrat ....................8 Funktionen....................8 Fahrstufen ....................8 Mehrfachtraktion (MU) ................8 Programmieren von Decodereigenschaften ..........9 Ü...
- Seite 5 Komponenten ® ® D i g i t a l plus D i g i t a l plus b y b y Lenz Lenz Systems angeschlossen werden: LZ100; SET02; SET03; compact compact pressNet Geräten können Sie Ihren LH200...
- Seite 6 Information LH200 Den 5-poligen DIN-Stecker stecken Sie in die mit dem "compact" verbundene Anschluß p latte LA152. 3.1.4 Einstellen der XpressNet - Adresse Alle am XpresseNet (XBUS) angeschlossenen Eingabegeräte müssen zur korrekten Abwicklung des Informationsaustausches mit der Zentrale eine eigene Geräteadresse haben. Sie müssen daher sicherstellen, daß...
- Seite 7 Erste Schritte Wenn keiner der Punkte blinkt, so stellen Sie den Schalter nach oben. Drehen Sie den Drehknopf nach rechts. Drehen Sie den Drehknopf zurü c k nach Die Lok fä h rt vorwä r ts, um so schneller, je links.
- Seite 8 Information LH200 Der Funktionsumfang des LH200 grundlegendes über den Funktionsumfang des LH200 welche Möglichkeiten Ihnen mit dem LH200 zur Steuerung Ihrer Wie Sie die Funktionalität des LH200 anwenden, wird im Anschluß an diesen Abschnitt ausführlich beschrieben. Adressvorrat Mit der Adresse 0 steuern Sie eine konventionelle Lok im Digitalstromkreis.
- Seite 9 Ü b erblick ü b er die Bedienelemente des LH200 Ihnen eingesetzten Zentrale Mehrfachtraktionen steuern, zusammenstellen und löschen. Ausführliche Informationen zum Zusammenstellen und Steuern einer ð MU finden Sie im Abschnitt "Mehrfachtraktion (MU)" ( S. 20). Programmieren von Decodereigenschaften Unter Decodereigenschaften verstehen wir veränderliche Werte, wie z.B.
- Seite 10 Informati Im normalen Betrieb wird stä n dig die Adresse der Lok angezeigt, die Sie gerade steuern. Punkte unten rechts, in der Mitte und links helfen Ihnen bei der Justage des Drehknopfes und des Richtungsschalters, wenn Sie eine andere Lok ü...
- Seite 11 Ü b erblick ü b er die Bedienelemente des LH200 Der Richtungsschalter Der Richtungsschalter hat 3 Stellungen: Schalter nach oben: Lok Schalter in Mittelstellung: Schalter nach unten: Lok fä h rt in Fahrtrichtung Lok hä l t an. Drehen am fä...
- Seite 12 Information LH200 Nothalt Mit der Taste lösen Sie einen Nothalt aus. Die Spannung am Gleis wird abgeschaltet, alle Lokomotiven halten sofort an. Die LED am Verstärker LV101 blinkt, in der Anzeige blinkt Durch erneuten Druck auf die Taste wird die Spannung wieder eingeschaltet.
- Seite 13 Eine neue Lokadresse wä h len Den Fahrstufenmodus zur Adresse anzeigen/ä n dern Programming on Main: Ä n dern der Eigenschaften der Lokdecoder wä h rend des Betriebes Mehrfachtraktion zusammenstellen, ansehen und lö s chen Systemeinstellungen Programmieren auf dem Programmiergleis Wenn Sie einmal durch alle Menü...
- Seite 14 Information LH200 Stapel vorhanden ist, geben Sie in den gerade angezeigten Stapelplatz eine andere Adresse ein. Blä t tern durch den Lokstapel Der Lokstapel ermöglicht Ihnen den schnellen Zugriff auf bis zu 6 Lokadressen. Sie können auf jeden Platz dieses Stapels eine beliebige Lokadresse zwischen 0 und 9999 ablegen.
- Seite 15 Eine neue Lokadresse wä h len Wenn diese LED blinkt, Wenn diese LED blinkt, müssen Sie den Knopf müssen Sie den Knopf Wenn diese LED leuchtet, gegen den Uhrzeigersinn im Uhrzeigersinn steht der Knopf in der drehen. drehen. richtigen Position. Nun können Sie noch den Richtungsschalter in die korrekte Position, oben (vorwärts) oder unten (rückwärts) bringen.
- Seite 16 Information LH200 Eine neue Lokadresse in einen Stapelplatz eingeben Bei Auslieferung sind die Lokadressen 0 bis 5 im Lokstapel abgelegt. Wenn Sie eine andere Adresse in einen der 6 Stapelplätze eingeben wollen, blättern Sie durch den Stapel bis zur Anzeige einer Adresse, Beispiel 1: Eingabe einer 2-stelligen Lokadresse Im folgenden Beispiel wird die Adresse "03"...
- Seite 17 Eine neue Lokadresse wä h len Es blinkt nun die ganz rechte Stelle der Adressanzeige. Ä n dern Sie den Wert dieser Stelle, indem Sie den Drehknopf nach rechts (Wert wird grö ß e r) oder nach links (Wert wird kleiner) drehen.
- Seite 18 Information LH200 Beispiel: Sie wollen die Adresse 1234 zu 1334 ändern. Hier müssen Sie nur mit der Taste '2' diese Stelle auswählen und deren Wert ändern. Schließen Sie mit der Taste 'A' den Vorgang ab. Lokempfä n gerfunktionen ein- und ausschalten Der LH200 kann bis zu 9 Funktionen in Lokempfängern ansprechen.
- Seite 19 Anzeigen und Ä n dern des Fahrstufenmodus den Drehknopf in den linken Anschlag (Fahrstufe 0). Ist die Fahrstufe der Lok nicht 0 (Drehknopf nicht am linken Anschlag), kann gegenwärtig eingestellte Fahrstufenmodus angezeigt, aber nicht geändert werden. Gehen Sie dann in das Menü "Fahrstufenmodus anzeigen/ändern". Im folgenden Beispiel wird der Fahrstufenmodus von 14 auf 128 Fahrstufen geändert.
- Seite 20 Information LH200 Bei Unsicherheiten sehen Sie bitte in der Betriebsanleitung des betreffenden Decoders nach. NMRA-konforme Digital plus Decoder erkennen Sie an folgenden Symbolen auf der Titelseite der Betriebsanleitungen: D ie s e s P ro d u k t is t k o n f o rm z u m S ta n d a r d...
- Seite 21 Mehrfachtraktion (MU) die Mehrfachtraktionsadresse. Aber keine Angst: Die Lokdecoder ver- gessen Ihre eigene Adresse nicht, diese bleibt weiterhin gespeichert. Unter der Mehrfachtraktionsadresse wird die MU in Geschwindigkeit und Fahrtrichtung gesteuert. Hat eine Lokomotive, die in eine MU ein- gefügt ist, schaltbare Funktionen (Licht, Rauchgenerator), so erreich- en Sie diese Funktionen nur über die jeweilige Lokadresse.
- Seite 22 Information LH200 der A-Taste. Die Mehrfachtraktionsadresse muß im Bereich zwischen 1 und 99 liegen. Sie werden zur Eingabe der gewü n schten Mehrfachtraktionsadresse aufgefordert. Ä n dern Sie den Wert dieser Stelle, indem Sie den Drehknopf nach rechts (Wert wird grö...
- Seite 23 Mehrfachtraktion (MU) 11.4 Anzeigen der Loks in der Mehrfachtraktion Blättern Sie durch den Lokstapel bis zur Anzeige der MU, oder geben Sie die Adresse der MU in den Lokstapel ein. Immer wenn Sie die Adresse der MU in der Anzeige sehen, kö...
- Seite 24 ® ® was "Programmieren" bei D i g i t a l D i g i t a l plus plus b y b y Lenz Lenz eigentlich ist welche Eigenschaften durch Programmieren verändert werden welche verschiedenen Methoden zum Programmieren verwendet werden können...
- Seite 25 Sie aus den Unterlagen zu den Digital plus by Lenz ® Lokdecodern oder "Information Digital plus by Lenz ® Lokempfänger. Diese Information können Sie sich aus dem Internet herunterladen (www.digital-plus.de), über Ihren Fachhandel oder gegen Voreinsendung...
- Seite 26 Immer dann, wenn Sie die Adresse eines Lokdecoders ändern wollen. Außerdem gibt es D i g i t a l D i g i t a l plus plus b y b y Lenz Lenz ® ® Decoder, Verfahren "Programmieren während Betriebes" nicht beherrschen.
- Seite 27 Programmieren von Decodereigenschaften "Programmieren auf dem Programmiergleis" 12.2 Programmieren wä h rend des Betriebes - PoM Programmieren während Betriebes interessant für Lokdecoder, denn bei PoM werden die Eigenschaften der Decoder auf dem normalen "Fahr"-Gleis geändert. Die Lok kann sich also irgendwo auf Ihrer Modellbahn befinden, sie muss zum Ändern der Eigenschaften nicht extra auf ein Programmiergleis gestellt werden.
- Seite 28 Information LH200 Lokdecoder, die PoM nicht beherrschen, programmieren Sie auf einem speziellen Programmiergleis, lesen Sie hierzu Abschnitt "Programmieren auf dem Programmiergleis" ab Seite 31. 12.2.1.3 Programmieren eines Zahlenwertes in eine CV - schrittweises vorgehen: Im folgenden Beispiel werden wir die Anfahrverzö g erung der Lok mit der (ggf.
- Seite 29 Programmieren von Decodereigenschaften Mit Druck auf die A-Taste wird die Programmierung ausgefü h rt. Es wird wieder die gewä h lte CV angezeigt. Wä h rend Sie in der Auswahl der CV sind, kö n nen Sie jederzeit mit der "Shift"-Taste den CV-Wert um eins erhö...
- Seite 30 Information LH200 rechte Stelle der Adressanzeige. Ä n dern Sie den Wert dieser Stelle, indem Sie den Drehknopf nach rechts (Wert wird grö ß e r) oder nach links (Wert wird kleiner) drehen. Im Beispiel wird der Wert auf 9 geä...
- Seite 31 Programmieren von Decodereigenschaften 12.2.1.5 Fehlermeldung bei PoM Er 10: Der zugelassene Wertebereich ist unter- oder überschritten worden. Beispiel: Sie haben versucht die CV1 auszuwählen. Die Basisadresse in CV1 darf aber durch PoM nicht verändert werden. 12.3 Programmieren auf dem Programmiergleis Wie schon im Abschnitt "Programmieren von Decodereigenschaften"...
- Seite 32 Information LH200 Wechseln Sie in das Menü . Blä t tern Sie durch das Menü bis zu dieser Anzeige. Bestätigen Sie die Auswahl mit der A-Taste. Als erstes erhalten Sie den Vorschlag die Adresse (CV1) einer Lok zu programmieren. Bestä t igen Sie mit der "A"-Taste.
- Seite 33 Programmieren von Decodereigenschaften "A"-Taste. Der blinkende Strich links zeigt Ihnen an, daß Sie nun den Wert der Adresse (CV1) auslesen kö n nen, wenn Sie die Taste "A" An dieser Stelle können Sie, ohne die Adresse zuerst auszulesen, direkt die gewünschte Adresse einstellen. Die Verä...
- Seite 34 Information LH200 Nun kö n nen Sie mit der "Shift"-Taste weiterblä t tern oder die Nummer mit dem Drehknopf bestimmen. Ihre Auswahl bestä t igen Sie dann wieder mit der A-Taste und gelangen zur Werteingabe. Den Programmiermodus kö n nen Sie jederzeit mit der Taste abbrechen (ggf.
- Seite 35 Lokadresse in der Anzeige. 12.3.4 Auslesen und Programmieren im "Register-Modus" ® Ältere Digital plus by Lenz Decoder (Serien, die vor 1996 produziert wurden) und einige Fremdfabrikate unterstützen das Programmieren mit Angabe der CV nicht. Diese Decoder werden mit Angabe des "Register" programmiert.
- Seite 36 Information LH200 Der blinkende Strich links zeigt Ihnen an, daß Sie nun den Wert der Adresse (REG1) Nach Drü c ken der "A"-Taste wird die Adresse ausgelesen und angezeigt. Ein weiterer Druck auf die "A"-Taste zeigt wieder "Ad" an. Möchten Sie statt der Adresse eine andere Eigenschaft (ein anderes Register) des Lokempfängers programmieren, so drücken Sie bei der Anzeige "Ad"...
- Seite 37 Programmieren von Decodereigenschaften Die Verä n derung des Wertes nehmen Sie so vor wie Sie es aus anderen Menü s bereits kennen. Wenn Sie eine 4-stellige Lokadresse programmieren wollen, so verschwindet beim Druck auf die Taste "1" das kleine ''u" in der Anzeige. Wenn der gewü...
- Seite 38 Information LH200 abbrechen (ggf. 2x drü c ken). Sie sehen dann wieder eine Lokadresse in der Anzeige. 13 Systemeinstellungen Unter Systemeinstellungen verstehen wir solche, die nicht nur bestimmte Loks, sondern das gesamte System betreffen. Die Größe des Lokstapels ist z.B. ein solches Systemmerkmal, oder auch die Anzeige der Softwareversion.
- Seite 39 Systemeinstellungen bewirkt die Einstellung Lokstapel ist 1 Platz groß Lokstapel ist 2 Plätze groß Lokstapel ist 3 Plätze groß Lokstapel ist 4 Plätze groß Lokstapel ist 5 Plätze groß Lokstapel ist 6 Plätze groß Beim Drücken der Nothalttaste wird die Spannung am Gleis ausgeschaltet.
- Seite 40 Information LH200 Wechseln Sie in das Menü . Blä t tern Sie durch das Menü , bis "SYS" angezeigt wird Bestätigen Sie die Auswahl mit der A-Taste. Die rechte Ziffer blinkt als Zeichen, daß Sie diesen Zahlenwert verä n dern kö n nen. Wä...
- Seite 41 Technischer Anhang Informationen, also Fahrstufe, Fahrtrichtung Funktionen gespeichert. Wir nennen diese Informationen Lokdaten. Mit der "A"-Taste blättern Sie durch diesen Stapel. Wie weit Sie durch diesen Kartenstapel blättern, können Sie einstellen. So können Sie den LH200 so einstellen, dass Sie nur zwischen den ersten beiden Karteikarten hin- und herwechseln.
- Seite 42 Batterie in der Zentrale LZ100 leer. Diese Batterie sorgt dafü r , daß die Daten auch nach dem Ausschalten der Zentrale erhalten bleiben. Bitte wenden Sie sich zum Austausch an Ihren Fachhä n dler oder an die Fa. Lenz Elektronik.
- Seite 43 Bits gelöscht sein. Es werden die Wertigkeiten der beiden gesetzten Bits Summe: addiert. Der Dezimalwert, den Sie in die CV einprogrammieren müssen, ist also '17'. 14.4 Glossar ® Die wichtigsten Begriffe im Digital plus by Lenz System: Adresse Nummer einer Lok, vergleichbar mit einer Telefonnummer...
- Seite 44 Lokempfä n ger finden Sie in der "Information Digital plus Lokempfä n ger", die Sie im Fachhandel oder gegen einen frankierten Rü c kumschlag (Format C5) direkt von Lenz Elektronik GmbH erhalten kö n nen. Auß e rdem ist diese Information auf der...
- Seite 45 Hilfe bei Stö r ungen 15 Hilfe bei Stö r ungen Störung mögl. Ursache Korrektur Lokomotive fä h rt nicht Falsche Lokadresse im Blä t tern Sie durch den Stapel Display bis zur richtigen Adresse oder geben Sie die richtige Adresse in den Stapel ein Lok reagiert nicht auf Richtungsschalter steht in...
- Seite 46 Information LH200 Lokadresse im Display blinkt gewä h lte Adresse ist auf Wä h len Sie eine andere Lok einem anderen Handregler oder ü b ernehmen Sie die bereits aufgerufen Lok: Bringen Sie den Drehknopf und den Richtungsschalter in die korrekte Position (siehe "Anpassen der ð...
- Seite 47 Hilfe bei Stö r ungen Diese Seite ist absichtlich frei.
- Seite 48 Gerä t en, eigenmä c htigen Eingriff, Gewalteinwirkung, Ü b erhitzung, Feuchtigkeitseinwirkung u.ä . ist ausgeschlossen; auß e rdem erlischt der 35398 Giessen Hotline: 06403 900 133 Fax: 06403 900 155 www.digital-plus.de www.lenz.com e-mail: info@digital-plus.de Diese Betriebsanleitung bitte fü r spä t eren Gebrauch aufbewahren!
