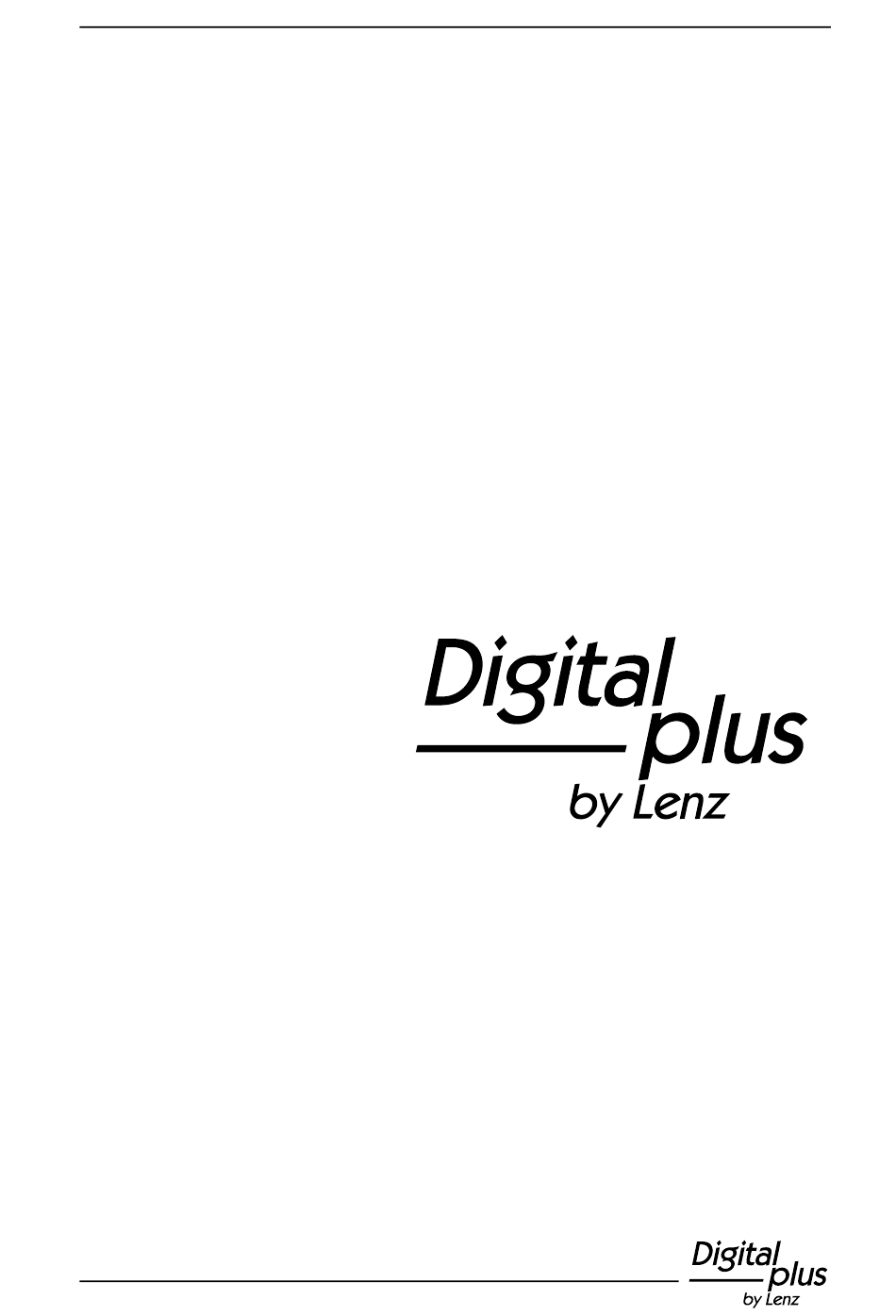

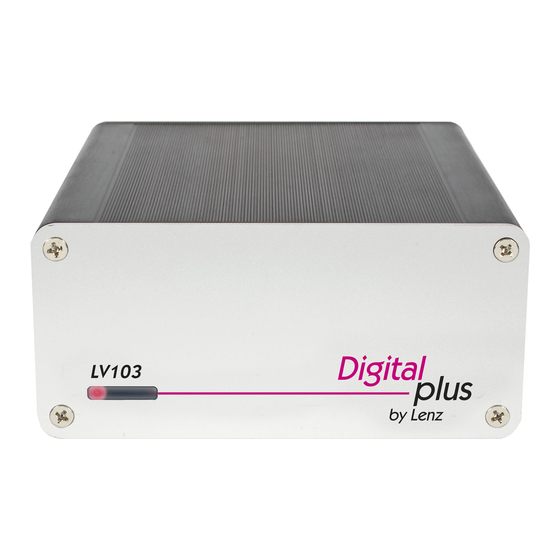

- Seite 1 Information LV103 Art. Nr. / art. no. / Art. n° 22103 1. Auflage / 1 edition / 1 édition, 0419 B.B.10.0066...
-
Seite 2: Inhaltsverzeichnis
Information LV103 Inhalt 1 Willkommen! ................... 3 2 Wichtige Hinweise, zuerst durchlesen! ........... 4 3 Digital plus Herstellergarantie ............4 4 Technische Daten des LV103 ............5 5 Stromversorgung einer Modelleisenbahnanlage ......6 6 Die Anschlüsse ................7 Stromversorgung: Klemmen U,V ..........7 Anschluss Netzteil .............. -
Seite 3: Willkommen
Wenn Sie noch Fragen haben, auf die Sie auch nach der Lektüre dieser Information keine Antwort finden, so helfen wir Ihnen gerne weiter. Auf vier verschiedene Arten können Sie Kontakt mit uns aufnehmen: Postanschrift: Lenz Elektronik GmbH Vogelsang 14 D-35398 Giessen Telefon: ++49 (0) 6403 900 133... -
Seite 4: Wichtige Hinweise, Zuerst Durchlesen
Ihnen als Verbraucher auf diese Artikel 6 Jahre Herstellergarantie ab Kaufdatum des Produktes. Die Garantie gilt europaweit. Im Garantiefall wenden Sie sich bitte an die Lenz Elektronik GmbH zur Einsendung des defekten Gerätes mitsamt Kaufbeleg. Im Garantiefall trägt die Lenz Elektronik GmbH die Kosten für eine Reparatur und den Rückversand des defekten Gerätes. -
Seite 5: Technische Daten Des Lv103
Garantie greift demnach nur bei sachgemäßem Umgang mit dem Produkt. B-Ware und aufbereitete Artikel sind von der Herstellergarantie ausgeschlossen. Die Garantie ergänzt die gesetzlichen Gewährleistungsrechte. Es kommt zu keiner Einschränkung des gesetzlichen Gewährleistungs- anspruchs durch die Herstellergarantie. Technische Daten des LV103 Spannungs- mit Wechselspannung: min. -
Seite 6: Stromversorgung Einer Modelleisenbahnanlage
Decodern benötigten Steuerinformationen. Wenn Sie bestimmen wollen, ob der maximale Strom des von Ihnen ® eingesetzen Digital plus by Lenz Systems zur Versorgung Ihrer Modellbahnanlage ausreicht, summieren einfach Strombedarf der gleichzeitig fahrenden Lokomotiven und anderer Stromverbraucher. Rechnen Sie überschlägig mit den folgenden Werten: fahrende Lokomotiven - je nach Baugröße und angehängter Last... -
Seite 7: Die Anschlüsse
Die Anschlüsse Abb. 1: Die Anschlüsse des LV103 6.1 Stromversorgung: Klemmen U,V Der LV103 wird über zwei Kabel an den Klemmen U und V mit dem Transformator TR150 verbunden. In der Werkseinstellung haben Sie 16 Volt und ca. 5A am Gleis zur Verfügung. Sollten Sie einen Trafo mit 3A (50VA) anschliessen, so stellen Sie die Strombegrenzung bitte auch auf 3A ein. -
Seite 8: Gleisanschluss: Klemmen J,K
Information LV103 Als Eingangsspannung sind folgende Werte zulässig: mit Wechselspannung: min. 14 Volt, max. 19 Volt mit reiner Gleichspannung: min: 14 Volt, max. 24 Volt Achten Sie darauf, dass Sie nur eine Stromversorgungsart angeschlossen haben. Also entweder einen Transformator ODER ein Netzteil verwenden. 6.3 Gleisanschluss: Klemmen J,K Verwenden Anschluss... -
Seite 9: Anschluss An Die Zentrale: Klemmen C,D,E
Kontaktsicherheit (und damit die Übertragung der Digitalsignale zum Lokempfänger) wesentlich sicherer ist als bei Oberleitung. Die Stromkreise mehrerer Verstärker untereinander müssen unbedingt gleiche Polarität haben. Die Klemme J des einen Verstärker und die Klemme J des nächsten Verstärker müssen also an die jeweils gleiche Gleisseite angeschlossen werden. -
Seite 10: Einstellung Der Spannung Am Gleis
Information LV103 Abb. 5: Anschluss eines Verstärkers LV103 an die LZV100. Einstellung der Spannung am Gleis LV103 verfügt über eine einstellbare Begrenzung Gleisspannung. Begrenzung bedeutet, dass die eingestellte Spannung nicht überschritten wird. Die Spannung am Gleis kann aber in Abhängigkeit von der Spannung und der Leistungsfähigkeit des versorgenden Trafos tatsächlich geringer sein als der eingestellte Wert. - Seite 11 Zur Einstellung der Gleisspannung wird "PoM", das "Programmieren während des Betriebes" verwendet. Bevor Sie die Einstellung vornehmen, sollten Sie sich mit der Bedienung von PoM mit Ihrem Handregler LH100 oder LH101 vertraut machen. Gehen Sie dann wie folgt vor: Wählen Handregler eine...
-
Seite 12: Einstellung Des Maximalstroms Am Gleis
Information LV103 Einstellung des Maximalstroms am Gleis Werkseitig ist die Strombegrenzung des LV103 auf 5A eingestellt, Sie können einen Bereich zwischen 2,5 A und 5A wählen. Durch nachfolgend beschriebenes Vorgehen verändern Sie den Maximalstrom sowohl im Verstärker LV103, als auch in der Zentrale LZV200/LZV100 und in jedem an den Klemmen CDE der Zentrale angeschlossenen Verstärker LV103/LV102. -
Seite 13: Aktivierung Von Railcom
Zur Verwendung eines 3A Trafos stellen Sie bitte einen maximalen Strom am Gleis von 3A ein. Auch bei Verwendung eines Netzteils stellen Sie bitte die Strombegrenzung passend ein. Aktivierung von RailCom Hinweis: In der Werkseinstellung ist RailCom bereits aktiviert! Zum Aktivieren von RailCom wird "PoM", das "Programmieren während des Betriebes"... -
Seite 14: Die Led Anzeige
Information LV103 Programmieren Sie innerhalb von 15 Sekunden den Wert 92 zum Ausschalten von RailCom in CV7. Die LED leuchtet wieder konstant, Railcom ist deaktiviert. 10 Die LED Anzeige Die verschiedenen Betriebszustände des LV103 werden durch die LED auf der Frontplatte angezeigt: LED dauernd an Alles ok, Gerät in normalem Betrieb LED blinkt langsam... -
Seite 15: Hilfe Bei Störungen
