Lenz Digital plus LH101-R Bedienungsanleitung
Verwandte Anleitungen für Lenz Digital plus LH101-R
Inhaltszusammenfassung für Lenz Digital plus LH101-R
- Seite 1 Set LH101-R Funkhandregler LH101-R Empfänger LTM101 Bedienungsanleitung Version 1.0 2. Auflage 07 21 Art. Nr. 21103 B.B.10.0086-02...
-
Seite 2: Willkommen
Bedienungsanleitung zum LH101. Wenn Sie noch Fragen haben, auf die Sie auch nach Durcharbeit dieser Information keine Antwort finden, so helfen wir Ihnen gerne weiter. Auf vier verschiedene Arten können Sie mit der Lenz Elektronik GmbH Kontakt aufnehmen: Postanschrift: Lenz Elektronik GmbH Vogelsang 14 D-35398 Gießen... -
Seite 3: Inhaltsverzeichnis
Inhalt Wichtige Hinweise, bitte zuerst lesen! ..............4 Anschluss und Inbetriebnahme ................6 Anschluss des Empfängers LTM101 an die Zentrale ........6 2.1.1 XpressNet - Adressen des Empfänger LTM101 .......... 7 Inbetriebnahme des LH101-R ..............7 2.2.1 Einlegen der Batterien ................. 8 Das LCD-Display des LH101 ................. -
Seite 4: Wichtige Hinweise, Bitte Zuerst Lesen
® Komponenten des Digital plus by Lenz Systems und wurden vor Auslieferung einem intensiven Test unterzogen. Lenz Elektronik GmbH garantiert für einen fehlerfreien Betrieb, wenn Sie die folgenden Hinweise beachten: Je nachdem, an welcher Zentrale und welcher Version Sie Ihren LH101-R und den Empfänger LTM101 betreiben, sind bestimmte... - Seite 5 Tastatur machen müssen, links dargestellt, rechts daneben sehen Sie die Anzeige auf dem Display nach dem Tastendruck. Alle beschriebenen Bedienschritte setzen voraus, dass der Handregler am Digital plus by Lenz System mit Version 3.6 ® oder höher angeschlossen und dieses eingeschaltet ist.
-
Seite 6: Anschluss Und Inbetriebnahme

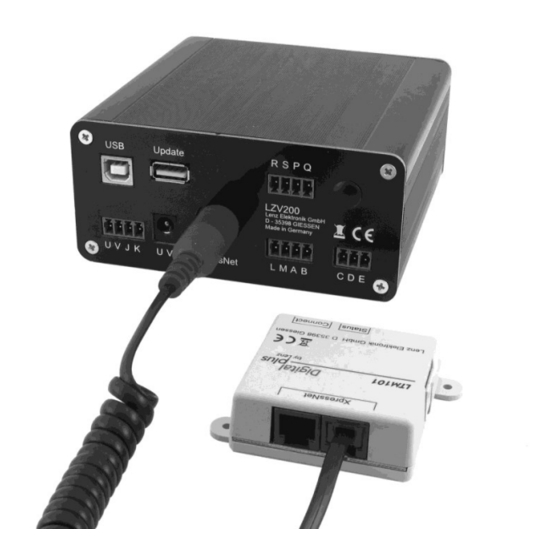

Information Set LH101-R Anschluss und Inbetriebnahme Das Set LH101-R kann an folgende Komponenten des Digital plus ® by Lenz Systems angeschlossen werden: LZ100 oder LZV100 ab Version 3.6; LZV200 ab Version 3.8 2.1 Anschluss des Empfängers LTM101 an die Zentrale Verbinden Sie den XpressNet-Anschluss des LTM101 mit dem XpressNet-Anschluss Ihrer Zentrale oder eines Adapters LA152. -
Seite 7: Xpressnet - Adressen Des Empfänger Ltm101
2.1.1 XpressNet - Adressen des Empfänger LTM101 Da bis zu vier Funkhandregler LH101-R mit einem Empfänger LTM101 betrieben werden können, belegt jeder LTM101 vier XpressNet-Adressen. Im Funkbetrieb wird jedem verbundenen Handregler LH101-R die XpressNet-Adresse über den LTM101 zugewiesen. Zwei Adressbereiche können am LTM101 ausgewählt werden, der Bereich 24 bis 27 und der Bereich 28 bis 31. -
Seite 8: Einlegen Der Batterien
Information Set LH101-R 2.2.1 Einlegen der Batterien Für den Betrieb des LH101-R sind Stück AA-Batterien (oder Akkus) erforderlich. Diese Batterien sind im Lieferumgang des LH101-R enthalten. Öffnen Sie das Batteriefach des LH101-R. Innerhalb des Fachs ist die Lage der Batterien gekennzeichnet. Legen Sie die beiden Batterien entsprechender Kennzeichnung... - Seite 9 Schalten Sie nun den LH101-R am Schalter auf der Rückseite ein. Wenn Sie den LH101-R zum ersten Mal in Betrieb nehmen, verbindet er sich automatisch mit dem Empfänger LTM101. Während des Verbindungsvorgangs sehen Sie diese Anzeigen im Display: Nach wenigen Sekunden erscheint die Meldung, dass der Verbindungsaufbau erfolgreich war.
-
Seite 10: Das Lcd-Display Des Lh101
Information Set LH101-R Das LCD-Display des LH101 LH101-R verfügt über zweizeiliges, hinterleuchtetes LCD-Display. -
Seite 11: Weitere Lh101-R Anmelden
Weitere LH101-R anmelden Sie können bis zu vier LH101-R an einem Empfänger LTM101 anmelden und gleichzeitig benutzen. Für das Anmelden eines weiteren LH101-R an einem LTM101 müssen zwei Fälle unterschieden werden: der anzumeldende LH101-R wurde noch nie mit einem LTM101 verbunden. -
Seite 12: Fall 2: Der Anzumeldende Lh101-R War Schon Mit Einem Anderen Ltm101 Verbunden
Information Set LH101-R 4.2 Fall 2: Der anzumeldende LH101-R war schon mit einem anderen LTM101 verbunden • Drücken Sie den Taster am LTM101 und halten sie ihn für ca. 3 Sekunden gedrückt. Nach Ablauf dieser 3 Sekunden beginnt die LED am LTM101 zu blinken. -
Seite 13: Setup Lh101-R - Geräteeinstellung
Setup LH101-R - Geräteeinstellung Dieser Abschnitt beschreibt Einstellungen, die Sie ausschließlich beim Funkhandregler LH101-R vornehmen können. Alle Einstellungen, die sowohl für den Funkhandregler LH101-R als auch für den kabelgebundenen Handregler LH101 gelten, sind in der Betriebsanleitung des LH101 beschrieben. Die Einstellungen werden im LH101-R dauerhaft gespeichert. 6.1 Batteriespannung Mit Hilfe dieses Menüpunkts im Setup des LH101-R können Sie die Spannung der eingelegten Batterien prüfen. -
Seite 14: Versionsnummer Und Sendemodulinformation Anzeigen
Information Set LH101-R Drehen Sie den Knopf bis zur Anzeige der Option "Setup LH101" Drücken auf den Drehknopf wählt diese Option aus. Drehen Sie den Knopf bis zur Anzeige der Option "Batteriespannung" und drücken Sie auf den Drehknopf. Die Batteriespannung wird angezeigt. Schwankungen in der Anzeige der 2.Stelle hinter dem Komma sind normal. - Seite 15 Drehen Sie den Knopf bis zur Anzeige der Option "Setup LH101" Drücken auf den Drehknopf wählt diese Option aus. Drehen Sie den Knopf bis zur Anzeige der Option "Versionsnummer anzeigen" Oben rechts sehen Sie die Hardwareversion, links unten erscheint die Versionsnummer, rechts unten die Unterversion.
-
Seite 16: Xpressnet Adresse Einsehen
Information Set LH101-R 6.3 XpressNet Adresse einsehen Die XpressNet-Adresse des Funkhandreglers LH101-R ist durch die Einstellungen des Empfängers LTM101 festgelegt. Sie können diese Adresse dennoch am LH101-R einsehen: Aktion Display Erläuterung Drehen Sie den Knopf bis zur Anzeige der Option "Setup LH101" Drücken auf den Drehknopf wählt diese Option aus. -
Seite 17: Anhang
Anhang In diesem Anhang haben wir Informationen für Sie gesammelt, die für den erfahrenen Benutzer interessant sein können oder Ihnen bei Problemen weiterhelfen sollen. 7.1 Betrieb des LH101-R mit Kabel Der LH101-R kann alternativ auch mit einem Kabel verwendet werden. Hierzu muss sich der Schalter auf der Rückseite in der Stellung "Off"... -
Seite 18: Reset
Information Set LH101-R Stellung "ON" XpressNet-Adressen 24 bis 27 sind eingestellt Stellung "OFF" XpressNet-Adressen 28 bis 31 sind eingestellt 7.3 Reset Sollten Sie beim Betrieb oder bei der Anmeldung eines LH101-R wiederkehrend Probleme haben empfehlen wir den Reset von LH101- R und LTM101. -
Seite 19: Hilfe Bei Störungen
7.4 Hilfe bei Störungen Störung mögl. Ursache Korrektur Lok lässt sich nicht Sie befinden sich Gehen Sie näher an den steuern Außerhalb der Reichweite LTM101 heran oder verändern des Empfängers LTM101 Sie die Position des LTM101 Akkuzeichen blinkt Batterie/Akku leer Tauschen Sie die Batterien/Akkus Display bleibt dunkel... - Seite 20 Information Set LH101-R...
- Seite 40 Information Set LH101-R...
- Seite 60 De surcroît est éteinte toute prétention à l'exécution de la garantie. Vogelsang 14 35398 Gießen Hotline: 06403 900 133 Fax: 06403 900 155 www.lenz-elektronik.de support@lenz-elektronik.de Diese Betriebsanleitung bitte für späteren Gebrauch aufbewahren! Keep this operating manual for later use! Ce mode d'emploi est à...
