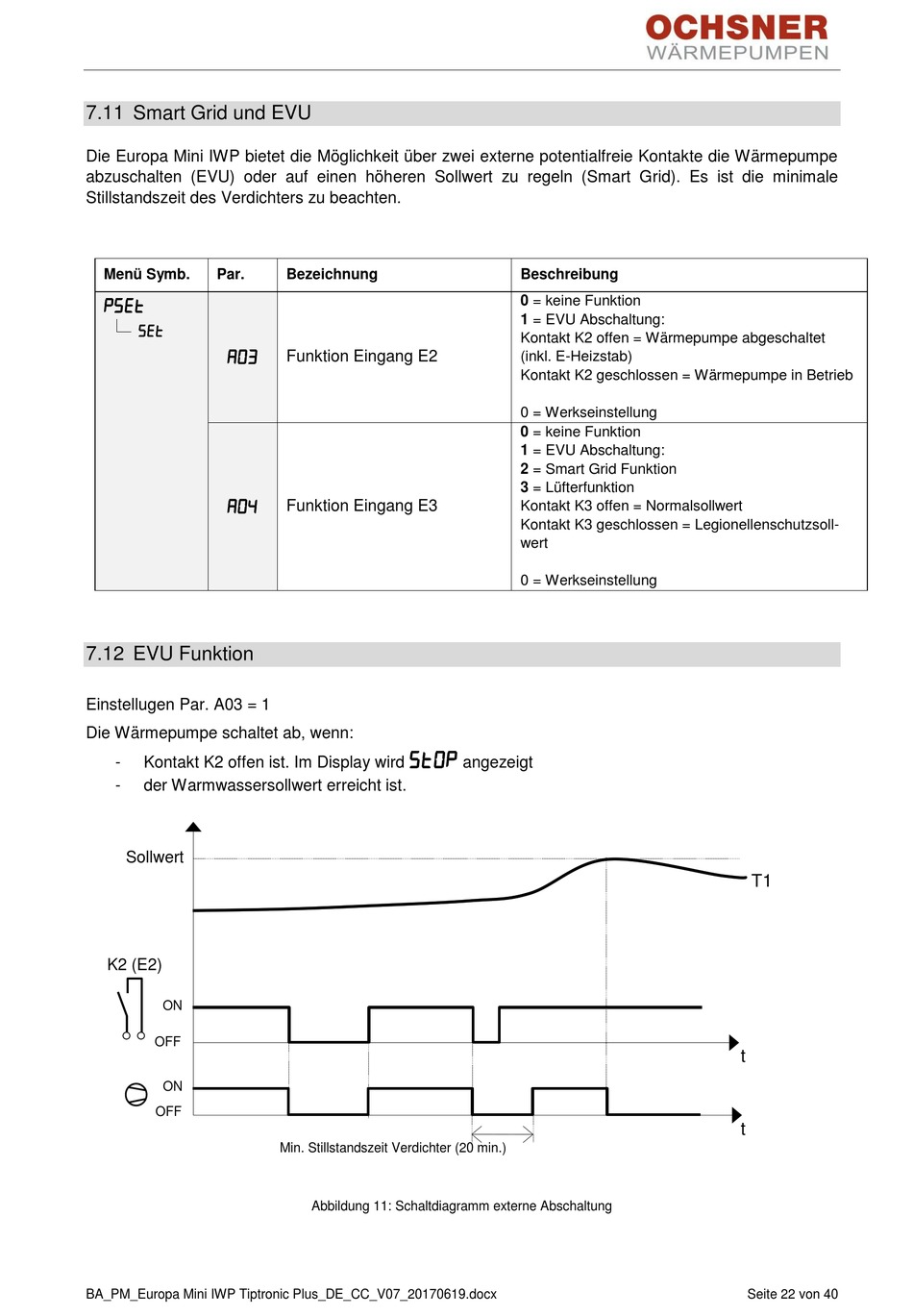

7.11 Smart Grid und EVU
Die Europa Mini IWP bietet die Möglichkeit über zwei externe potentialfreie Kontakte die Wärmepumpe
abzuschalten (EVU) oder auf einen höheren Sollwert zu regeln (Smart Grid). Es ist die minimale
Stillstandszeit des Verdichters zu beachten.
Menü Symb.
Par.
7.12 EVU Funktion
Einstellugen Par. A03 = 1
Die Wärmepumpe schaltet ab, wenn:
-
Kontakt K2 offen ist. Im Display wird
-
der Warmwassersollwert erreicht ist.
Sollwert
K2 (E2)
ON
Off
OFF
Off
ON
Off
OFF
Off
BA_PM_Europa Mini IWP Tiptronic Plus_DE_CC_V07_20170619.docx
Bezeichnung
Funktion Eingang E2
Funktion Eingang E3
Min. Stillstandszeit Verdichter (20 min.)
Abbildung 11: Schaltdiagramm externe Abschaltung
Beschreibung
0 = keine Funktion
1 = EVU Abschaltung:
Kontakt K2 offen = Wärmepumpe abgeschaltet
(inkl. E-Heizstab)
Kontakt K2 geschlossen = Wärmepumpe in Betrieb
0 = Werkseinstellung
0 = keine Funktion
1 = EVU Abschaltung:
2 = Smart Grid Funktion
3 = Lüfterfunktion
Kontakt K3 offen = Normalsollwert
Kontakt K3 geschlossen = Legionellenschutzsoll-
wert
0 = Werkseinstellung
angezeigt
T1
t
t
Seite 22 von 40
