3.9 Klemmbox

Um alle Ein- und Ausgänge benutzen zu können
ist an der Europa Mini IWP eine Klemmbox ver-
kabelt. Im Deckel der Klemmbox befindet sich
der Anschlussplan.

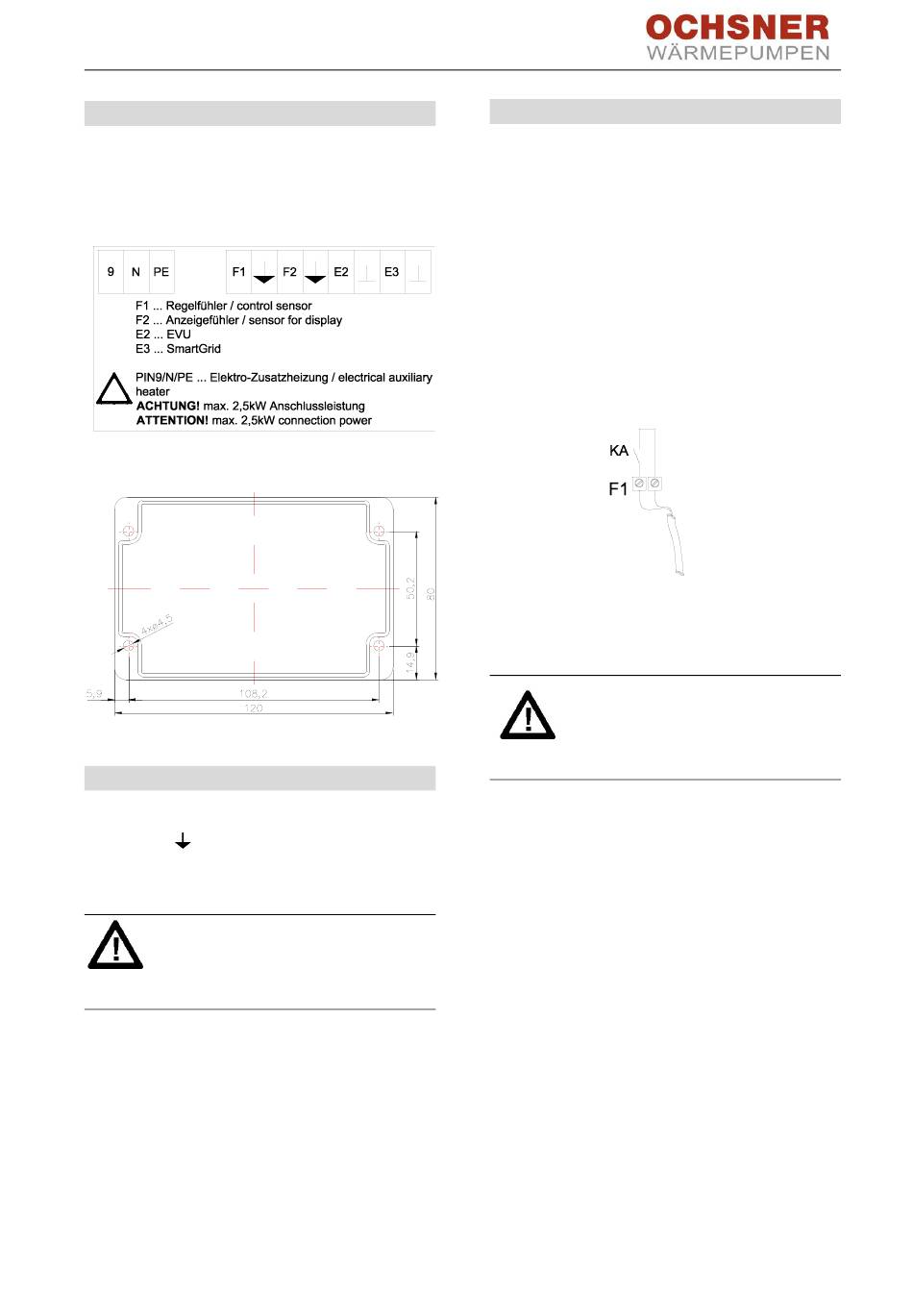

Abbildung 1: Anschlussplan

Abbildung 2: Bohrschablone

3.10 Anschluss des Regelfühlers F1
In der Klemmbox der Wärmepumpe wird an den
Klemme F1/ der Regelfühler angeklemmt. Der
Regelfühler F1 wird im Warmwasserspeicher in
der mitgelieferten Tauchhülse montiert.
Lebensgefahr!
Anschlussarbeiten, die ein Öffnen
der Anschlussdosen erfordern, sind
von einem autorisierten Unterneh-
men auszuführen.
BA_PM_Europa Mini IWP Tiptronic Plus_DE_CC_V07_20170619.docx
3.11 Fühlereingang als Schalteingang
Der Fühler-Eingang F1 kann als Schalteingang
konfiguriert werden. (Parameter A02). Damit ist
eine externe Anforderung der Warmwasser-be-
reitung möglich. Zum Beispiel Anforderung
durch Thermostat oder GLT. Der Fühler F1 ver-
liert seine Messeigenschaften! Eine Tempera-
turregelung über die Regelung ist dann nicht
mehr möglich. Je nach Einstellung werden nur
die Wärmepumpe oder auch alle freigegebenen
Zusatzheizungen aktiv.
Kontakt geschlossen bedeutet Anforderung
Warmwasser.

Abbildung 3: Schalteingang F1

ACHTUNG!
Keine Spannung an Eingang F1
anlegen. Dadurch kann der Ein-
gang zerstört werden. Potential-
freie Kontakte verwenden!
