Inhaltszusammenfassung für Ochsner EUROPA Mini IWPL

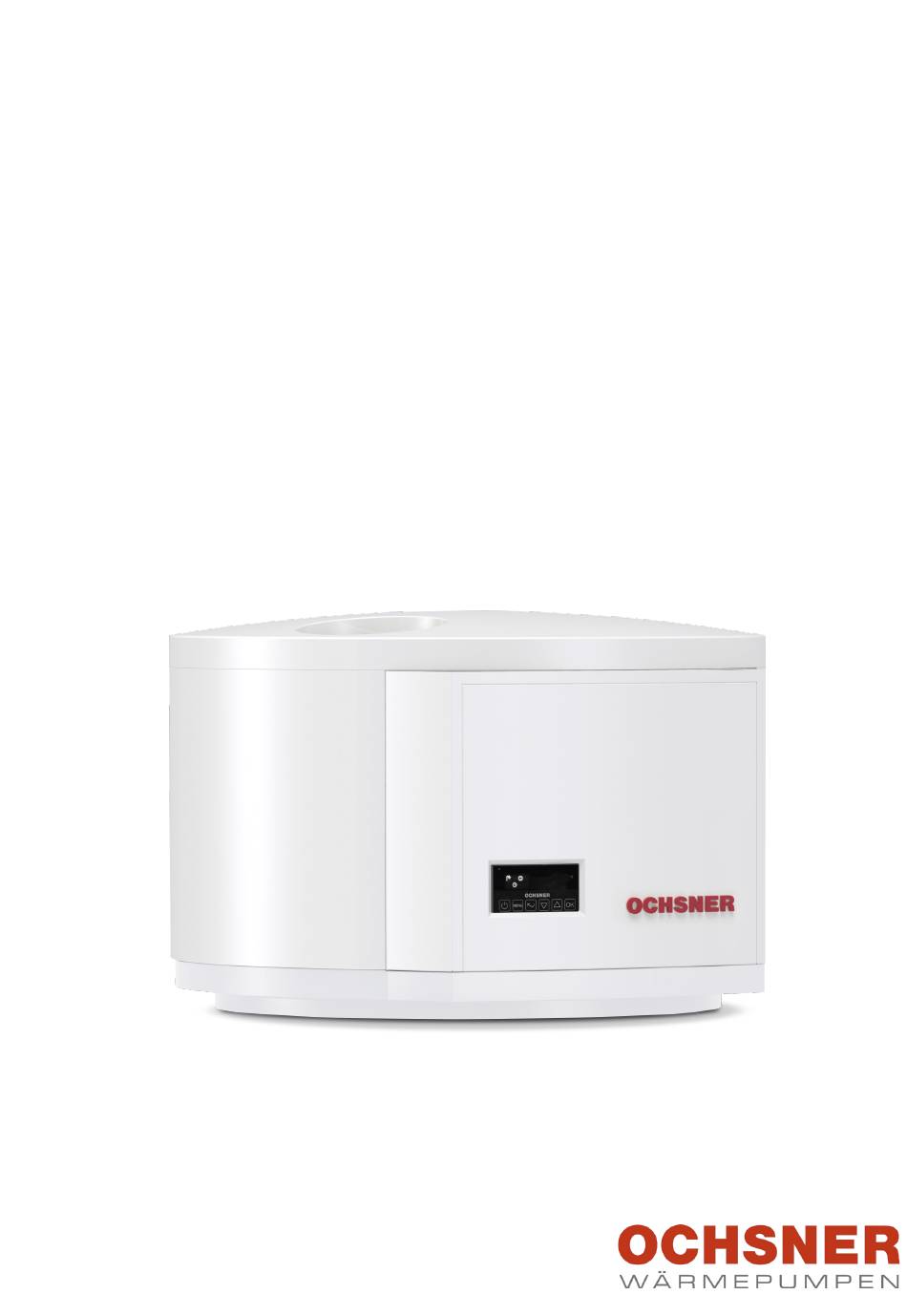

- Seite 1 BEDIENUNGS- UND INSTALLATIONSANLEITUNG ► EUROPA Mini IWPL ORIGINALANLEITUNG...
-
Seite 3: Inhaltsverzeichnis
11. Inbetriebnahme 11.1 Bevor Sie erstmals einschalten 11.2 Außerbetriebnahme 12. Störungen beheben 12.1 Störungsmeldungen am Reglerdisplay 13. Gerätewartung 13.1 Serviceintervall 13.2 Abdeckhaube demontieren 13.3 Warmwasserspeicher entkalken 13.3.1 Einfluss Wasserbeschaffenheit 13.4 Kundendienst 13.5 Wartungsvertrag 14. Technische Daten BIA-EUROPA Mini IWPL-DE11 | www.ochsner.com... -
Seite 4: Bedienung
Hinweise, deren Nichtbeachtung schwere Verletzun- gen oder Tod zur Folge haben. WARNUNG Hinweise, deren Nichtbeachtung schwere Verletzun- gen oder Tod zur Folge haben kann. VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann. www.ochsner.com | BIA-EUROPA Mini IWPL-DE11... -
Seite 5: Weitere Symbole
Das Gerät darf nur von einem Fachhandwer- ker geöffnet werden. Maßeinheiten ► Die Inbetriebnahme und die Wartung des Gerätes darf nur vom OCHSNER-Kundendienst oder von Hinweis OCHSNER autorisierten Kundendienst-Partnern Wenn in dieser Dokumentation nicht anders an- durchgeführt werden. gegeben, sind alle Längenmaße in Millimeter (z. B. -
Seite 6: Gerätebeschreibung
BEDIENUNG | Gerätebeschreibung WARNUNG: Verbrennung Sachschaden Arbeiten am Kältekreis dürfen nur vom OCHSNER- Wenn Sie das Gerät von der Spannungsversorgung Kundendienst oder von OCHSNER autorisierten trennen, dann ist es gegen Frost und Korrosion Kundendienst-Partnern durchgeführt werden. nicht geschützt. » Unterbrechen Sie nicht die Spannungsversor- gung des Gerätes. -
Seite 7: Regelungstasten
Durch Drücken der Taste (min. 2 Sek.) wird die Taste Ladepumpe ein- oder ausgeschaltet Ein-Aus-Taste Durch Drücken der Taste (min. 2 Sek.) wird die Wärmepumpe ein- oder ausgeschaltet Wärmepumpe ein- und ausschalten » Halten Sie die Ein-Aus-Taste für min. 2 Sekunden gedrückt. BIA-EUROPA Mini IWPL-DE11 | www.ochsner.com... -
Seite 8: Warmwasser
Der neue Sollwert 55.0°C ist eingestellt. ► Einstellung der Antilegionellentemperatur von 60,0°C auf 65,0°C » Lassen Sie die SET-Taste los. ► Intervallzeit 7 Tage » Halten Sie die Auf- und Ab-Taste für min. 3 Sekunden gedrückt. www.ochsner.com | BIA-EUROPA Mini IWPL-DE11... - Seite 9 Halten Sie die Auf- und SET-Taste für min. 3 Sekun- den gedrückt. » Drücken Sie die Auf-Taste. 1 LED Status Antilegionellen-Betrieb » Drücken und halten Sie die SET-Taste. LED aus: Kein Antilegionellen-Betrieb aktiv LED blinkt: Antilegionellen-Betrieb läuft BIA-EUROPA Mini IWPL-DE11 | www.ochsner.com...
-
Seite 10: Wartung Und Pflege
Wartung und Pflege Vorschriften, Bestimmungen und Normen Hinweis Wir empfehlen jährlich eine Inspektion und im Bedarfsfall Beachten Sie alle nationalen und regionalen Vor- eine Wartung Ihrer Wärmepumpe durch den OCHSNER- schriften und Bestimmungen. Kundendienst durchführen zu lassen. Sachschaden Wartungsarbeiten an elektrischen Komponenten Gerätebeschreibung... -
Seite 11: Aufstellungsort
Es sind nicht mehr als 3 rechtwinkelige Bögen zulässig. ► Deckel: min. 450 mm nach oben ► Rückseite: min. 200 mm ► Für jeden weiteren rechtwinkeligen Bogen muss die Gesamtrohrlänge um 1 m verringert werden. ► Seitlich: jeweils min. 500 mm BIA-EUROPA Mini IWPL-DE11 | www.ochsner.com... -
Seite 12: Geräteinstallation
Der Kondensatablauf an der Rückseite der Wärmepumpe ist mit Kunststoffrohren von der Wärmepumpe wegzuführen und ein einwandfreier Ab- fluss des Kondensates sicherzustellen. Je nach Luftmenge und Luftfeuchte kann bis zu ca. 0,3 l/h Kondensat anfallen. www.ochsner.com | BIA-EUROPA Mini IWPL-DE11... -
Seite 13: Wärmenutzungsanlage Anschließen
» Installieren Sie bauseits ein baumustergeprüftes Si- cherheitsventil und ein Rückschlagventil. Für Störungen, die durch falsch ausgelegte Sicherungs- einrichtungen auftreten, übernimmt die Firma OCHSNER » keine Garantie! Schließen Sie die Kaltwasserzuführung an. » Schließen Sie den Warmwasseranschluss an. -
Seite 14: Inbetriebnahme
Möchten Sie Ihre Wärmepumpenanlage außer Betrieb nehmen, dann Schalten Sie Ihre Wärmepumpenanlage über das Bedienteil aus. So sind Sicherheitsfunktionen wie der Anlagenfrostschutz aktiv. Sachschaden Entleeren Sie bei unterbrochener Spannungsver- sorgung der Wärmepumpenanlage und Frostgefahr die Anlage wasserseitig. www.ochsner.com | BIA-EUROPA Mini IWPL-DE11... -
Seite 15: Störungen Beheben
Prüfen Sie die Sicherheitseinrichtung im Hauptverteiler Ihrer Hausinstallation. Schalten Sie die Sicherheitseinrich- tung wieder ein. Wenn die Sicherheitseinrichtung nach dem Einschalten wieder auslöst, kontaktieren Sie einen Fach- handwerker oder den OCHSNER-Kundendienst. Störungsanzeige Wärmepumpe (siehe Seite 16, Störungsmeldungen am Reglerdisplay) BIA-EUROPA Mini IWPL-DE11 | www.ochsner.com... -
Seite 16: Störungsmeldungen Am Reglerdisplay
Fühler defekt Fühler/Klemmstelle überprüfen Unterbruch Fühler F2 Fühler defekt Fühler/Klemmstelle überprüfen Sicherheitsabschaltung Sollwert reduzieren, Hochdruck Speicher nicht mit Wasser gefüllt Frostschutz Kondensator verschlammt → Kondensator reinigen zu geringe Lufttemperatur Datenverlust im Parameterspei- OCHSNER-Kundendienst kontaktieren cher www.ochsner.com | BIA-EUROPA Mini IWPL-DE11... -
Seite 17: Gerätewartung
Teilen Sie den Mantel der Abdeckhaube indem vorzunehmen. Ebenso sollten Luftkanäle und etwaige Sie die Mantel-Einzelteile zueinander vertikal Schutzgitter und Filter auf Sauberkeit überprüft werden. verschieben. Der OCHSNER-Kundendienst steht Ihnen zur Durch- führung von Wartungen bzw. Überprüfungen gerne zur Verfügung. 13.2 Abdeckhaube demontieren Sachschaden Das Demontieren der Abdeckhaube ist aus- schließlich von autorisierten Fachhandwerkern... -
Seite 18: Einfluss Wasserbeschaffenheit
>100 angebracht. Eisen [3] (Fe) <0,2 Keine Grenze >0,2 13.5 Wartungsvertrag Aluminium (Al) <0,2 Keine Grenze >0,2 Die Fa. OCHSNER bietet eine breite Produktpalette an Wartungsverträgen an. Weitere Informationen hierzu fin- den Sie auf www.ochsner.com. www.ochsner.com | BIA-EUROPA Mini IWPL-DE11... - Seite 19 Lebensdauer von vielen Jahren zu si- chern und zu erhöhen. ► Für den Anlagenbetreiber ergibt sich dadurch eine er- höhte Ausfallsicherheit der Anlage. Weitere Informationen zum Kundendienst und zu den Leis- tungen der Wartungsverträge finden Sie auf www.ochsner. com. BIA-EUROPA Mini IWPL-DE11 | www.ochsner.com...
-
Seite 20: Technische Daten
Max. Betriebsdruck Kältemittel [bar] Max. Betriebsdruck Wärmeträger [bar] Einsatzbereich [°C] Wärmeträger Wasser Wärmeträger Temperaturdifferenz Prüfdruck [bar] Wärmeträger-Volumenstrom [m³/h] 0,40 Interne Druckdifferenz [mbar] Umwälzpumpe Wärmenutzung WNA [intern] ZRS 12/4-3 Restförderhöhe I WNA extern inkl. VMT [mbar] www.ochsner.com | BIA-EUROPA Mini IWPL-DE11... - Seite 21 Phasen/Spannung / Frequenz [V]/[Hz] 1/220-240/50 Leistungsaufnahme Max. Betriebsstrom 1,40 Luftvolumenstrom freiblasend [m³/h] Externe Pressung [Pa] VERDAMPFER: Bauart Lamellentauscher Werkstoff Kupfer/Aluminium Anzahl [Stk.] Abtautechnik / Frostschutzabschaltung Elektronik Max. Betriebsdruck Kältemittel [bar] Einsatztemperatur min. [°C] Einsatztemperatur max. [°C] BIA-EUROPA Mini IWPL-DE11 | www.ochsner.com...
- Seite 22 Regel- und Laborgeräte CE EMV-Richtlinie 2004/108/EC, Schärfe- grad 3 Einbauangaben Das Gerät wird in eine Schalttafel eingebaut Frontmaß 84 mm x 42 mm Schalttafelausschnitt: 68 mm x 32 mm Einbautiefe ca. 85 mm Befestigung durch anschraubbaren Bügel www.ochsner.com | BIA-EUROPA Mini IWPL-DE11...
-
Seite 23: Angaben Zum Energieverbrauch
1400 1400 Y Heizleistung [kW] Temperatureinstellung bei [°C] Auslieferung Schallleistung innen [dB] SmartGrid Ready nein (ausschließlicher Betrieb zu Schwachlast-zeiten möglich) Täglicher Stromverbrauch [kWh] 6,487 Qelec Volumen Mischwasser bei 40°C, V40 X Lufttemperatur [°C] Y COP BIA-EUROPA Mini IWPL-DE11 | www.ochsner.com... - Seite 24 INSTALLATION | Technische Daten 14.6 Anlagen-Prinzipschemen Warmwasserspeicher mit Europa Mini IWPL OCHSNER Warmwasserspeicher SP 300 / SP 500 www.ochsner.com | BIA-EUROPA Mini IWPL-DE11...
- Seite 25 INSTALLATION | Technische Daten Europa Mini Twin Lösung OCHSNER Warmwasserspeicher SP 750 BIA-EUROPA Mini IWPL-DE11 | www.ochsner.com...
-
Seite 26: Spannungsqualität Inselbetrieb
Gesamtoberschwingungsgehalt (THD) 8% ► Frequenz 49,5 Hz bis 50,5 Hz ► Langsame Spannungsänderungen 230 V ± 10% (In- tegrationsintervall 10 min) ► Schnelle Spannungsänderungen 230 V ± 5% (Integ- rationsintervall 10 ms) ► Spannungsunsymmetrie 2% www.ochsner.com | BIA-EUROPA Mini IWPL-DE11... -
Seite 27: Abmessungen Und Anschlüsse
4 Kabeldurchführung 5 Netzkabel mit Schukostecker 6 Fortluft - Luftaustritt (Rohranschluss DN 160 über Nippel oder Bogen mit Dichtlippen) 7 Abluft - Lufteintritt (siehe 6.) 8 Befestigungspunkte (4 Stk.) bei Montage Wandkonsole A Fortluft B Abluft BIA-EUROPA Mini IWPL-DE11 | www.ochsner.com... -
Seite 28: Umwelt Und Recycling
Die Wärmepumpe darf nicht in den Hausmüll ge- langen. Kältemittel R134a Der Kältekreis dieses Gerätes ist mit dem Kältemittel R134a gefüllt. Das Kältemittel R134a ist ein im Kyoto-Pro- tokoll erfasstes fluoriertes Treibhausgas. Das Kältemittel R134a darf nicht in die Atmosphäre abgelassen werden. www.ochsner.com | BIA-EUROPA Mini IWPL-DE11... -
Seite 29: Konformitätserklärung
INSTALLATION | Konformitätserklärung 16. Konformitätserklärung BIA-EUROPA Mini IWPL-DE11 | www.ochsner.com... - Seite 30 INSTALLATION | Konformitätserklärung www.ochsner.com | BIA-EUROPA Mini IWPL-DE11...
- Seite 31 BIA-EUROPA Mini IWPL-DE11 | www.ochsner.com...
- Seite 32 PL 31-302 Kraków Ochsner-Straße 1 ul. Pod Fortem Nr. 19 Hotline für Systempartner: +43 (0) 820 201020 Tel.: +48 (0)12 4214527 Kundendienst-Hotline: +43 (0) 5 04245-499 kontakt@ochsner.pl kontakt@ochsner.at www.ochsner.com www.ochsner.com Irrtum und technische Änderungen vorbehalten. BIA-EUROPA Mini IWPL-DE11 | 2022.04...
