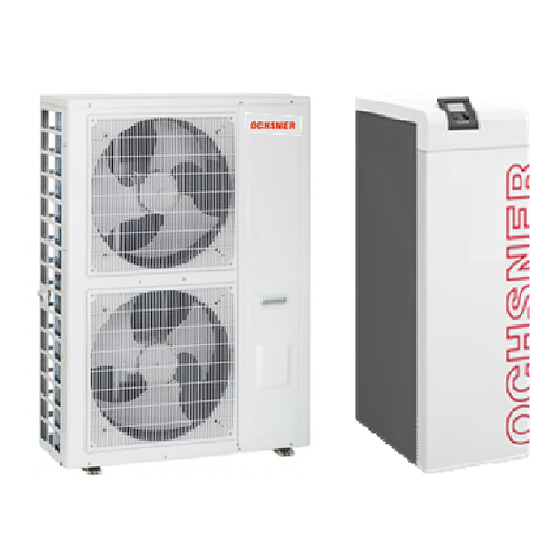

Luft-Wasser Wärmepumpe / Air-sourced Heat Pump
ELW
1 2 Modelle verfügbar / 2 models availabe
ELW 8
ELW 12
2 Leistungsdaten / Performance:
Einsatzgrenzen / operation limits
Messpunkt / conditions
Frequenz Inverter
Heizleistung / heat capacity [kW]
COP
3 Außenteil / outdoor unit
3.1 Hauptkomponenten / main components:
- Kompressor / compressor (Inverter)
- Verdampfer / evaporator
- Axialventilator / axial fan
- El. Expansionsventil / el. Expansionvalve
- Inverter Elektronik / Inverter device
ELW 8
-15° C / 35 ° C
A7/W35
A2/W35
65 Hz
65 Hz
8.1
5.4
4.1
3.1
ELW 12
-15 ° C / 35 ° C
A7/W35
A2/W35
65 Hz
75 Hz
14.6
10.6
4.3
3.2
BA_ELW_DRAFT_20120925_V01
1 / 7
Werbung
Verwandte Anleitungen für Ochsner ELW series
Inhaltszusammenfassung für Ochsner ELW series
- Seite 1 Luft-Wasser Wärmepumpe / Air-sourced Heat Pump 1 2 Modelle verfügbar / 2 models availabe ELW 8 ELW 12 2 Leistungsdaten / Performance: ELW 8 ELW 12 Einsatzgrenzen / operation limits -15° C / 35 ° C -15 ° C / 35 ° C A7/W35 A2/W35 A7/W35...
- Seite 2 3.2 Abmessungen / dimensions ELW 8 ELW 12 3.3 Min. Abstände / clearance ELW 8 ELW 12 >20 cm >20 cm >20 cm >20 cm >70 cm >70 cm >1.5 m >2m BA_ELW_DRAFT_20120925_V01 2 / 7...
- Seite 3 3.4 Installation Außeneinheit / outdoor unit ELW 8 ELW 12 Montageunterlage (Gummi, im Lieferumfang des Außenmoduls) / Mounting surface (rubber, provided with the outdoor unit) Montagekonsole / mounting bracket Betonfundament / concrete foundation Kies / gravel Frostschutz für Fundament (Mineralbeton, verdichtet) / Frost protection for the foundation (min- eral concrete compacted) Gehweg / sidewalk Öffnungen im Bodenblech der Außeneinheit / Openings in the bottom plate of the outdoor unit...
-
Seite 4: Indoor Unit
4 Indoor unit 4.1 Hauptkomponenten / main components: Kondensator / condenser Hocheffizienzpumpe / High-efficiency pump Ausdehungsgefäß / expansion vessel 12 L Elektro- Zusatzheizung, additional electric heater 8.8kW / 400 V /230 V Volumenstrommessteil / flow rate sensor OTE Regler / OTE controller 3 Wege Umlenkventil (Warmwasser) / 3 way valve (DHW) Absperrhähne / ball valves Sicherheitsventil / safety device 3 bar... - Seite 5 5 Kältemittelleitungen / Refrigerant pipes ELW 8 ELW 12 max Länge / max Length < 30 m < 30 m 15 m 15 m max Höhenunterschied / altitude difference Kältemittel / Refrigerant R410 A R410 A Füllmenge / charge 2.15 kg 2.95 kg Nachzufüllende Menge bei Leitungslängen >12 m bis 60 g/m...
- Seite 6 6 Elektrischer Anschluss / power supply ELW 8 ELW 12 Zuleitung Außenteil / power supply outdoor unit min. 3x2.5 mm² min. 3x4 mm² 16 A 25 A ~ 230 V, (single phase) Bus Leitung geschirmt / bus cable shielded 2x1,5 mm² 2x1,5 mm²...
- Seite 7 Tel................................Service Techniker ............................ OCHSNER OCHSNER Wärmepumpen GmbH Wärmepumpen GmbH Ochsner Straße 1 Elxlebenerweg 10 A 3350 Haag D 99310 Arnstadt Tel. +43 (0) 504245 - 499 Tel. +49 (0) 3628/ 6648 - 495 Fax.+43 (0) 504245 - 498 Fax +49 (0) 3628/ 6648 - 497 www.ochsner.at...
