Bedeutung GEFAHR Hinweise, deren Nichtbeachtung schwere Verletzun- gen oder Tod zur Folge haben. WARNUNG Hinweise, deren Nichtbeachtung schwere Verletzun- gen oder Tod zur Folge haben kann. VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann. www.ochsner.com | 982008-EUROPA-333-DE06...
Arbeiten am Kältekreis. WARNUNG: Stromschlag Führen Sie alle elektrischen Anschluss- und Ins- tallationsarbeiten entsprechend den national und regional gültigen Vorschriften aus. WARNUNG: Stromschlag Bevor Sie mit den elektrischen Anschluss- und Installationsarbeiten beginnen ist die Wärmepum- penanlage spannungsfrei zu schalten. 982008-EUROPA-333-DE06 | www.ochsner.com...
Typenschild Sachschaden Die Anlagenkonzeption und -auslegung hat nach Zum Identifizieren Ihrer Wärmepumpe ist ein Typenschild aktuellen OCHSNER-Richtlinien und den gelten- an der Rückseite des Gerätes angebracht. den Regeln der Technik zu erfolgen. Temperaturfühler WARNUNG: Verletzung Das Gerät darf nicht als Trittstufe oder Podest ver- Als Temperaturfühler kommen PTC-Temperaturfühler zum...
Seite 7
BEDIENUNG | Gerätebeschreibung Bezeich- Beschreibung nung Temperaturfühler zur Temperaturanzeige. Erfassung der obigen Warmwasserspeicher-Temperatur T2. Temperaturfühler zur Erfassung der Temperatur T3 am Verdampfer (Verdampfungs-/Abtauungstemperatur). Kollektortemperaturfühler (Solarthermieanlage) zur Er- fassung der Temperatur T4 am Solarkollektor. Kollektorpumpe 982008-EUROPA-333-DE06 | www.ochsner.com...
Halten Sie die Ein-Aus-Taste für 2 Sekunden gedrückt. ► Im Hauptanzeigefeld wird die Speichertemperatur angezeigt. Hinweis Wenn Sie die Wärmepumpe abschalten möch- ten, dann verwenden Sie den Ein-Aus-Schalter an der Wärmepumpen-Regelung. Trennen Sie die Wärmepumpe nicht von der Spannungsver- sorgung. 982008-EUROPA-333-DE06 | www.ochsner.com...
Bestätigen Sie mit der OK-Taste. Der Warmwassersollwert blinkt. » Stellen Sie den Sollwert mit der Auf-Taste und Ab-Taste ein. » Bestätigen Sie mit der OK-Taste. » Drücken Sie mehrmalig die Zurück-Taste um zur Hauptanzeige zurückkehren. www.ochsner.com | 982008-EUROPA-333-DE06...
Hier werden die Wochentage für die 2. Ausschaltzeit definiert. day1 = Montag bis day7 = Sonntag off = Werkseinstellung 4o ff 2. Ausschaltzeit Hier wird die Uhrzeit eingestellt, ab wann der Betriebsmodus gesperrt ist. 23:59 = Werkseinstellung 982008-EUROPA-333-DE06 | www.ochsner.com...
Seite 12
Bestätigen Sie mit der OK-Taste. Die erste Einschaltzeit für das Zeitprogramm blinkt. » Stellen Sie die Einschaltzeit mit der Auf-Taste und Ab-Taste ein. » Bestätigen Sie mit der OK-Taste. » Blättern Sie im Menü „Warmwasser“ mit der Ab-Taste. www.ochsner.com | 982008-EUROPA-333-DE06...
Seite 13
Freigabe der Aus- und Einschaltzeiten für einzelne Tage » Drücken Sie die Menü-Taste. Im Hauptmenü wird das Symbol „Warmwasser“ hell an- gezeigt. » Bestätigen Sie mit der OK-Taste. » Blättern Sie im Menü „Warmwasser“ mit der Ab-Taste. 982008-EUROPA-333-DE06 | www.ochsner.com...
Seite 14
(Heizbetrieb startet nicht) » Bestätigen Sie mit der OK-Taste. » Blättern Sie im Menü „Warmwasser“ mit der Ab-Taste. Die Symbole „Warmwasser“ und „Uhrzeit“ werden hell angezeigt. Der Displaytext 2.day wird angezeigt. » Bestätigen Sie mit der OK-Taste. www.ochsner.com | 982008-EUROPA-333-DE06...
Der Betriebsmodus „Warmwasser“ ist höher pri- orisiert als der Antilegionellen-Betrieb. Ist der Betriebsmodus „Warmwasser“ nicht aktiv wird der Antilegionellen-Betrieb nicht gestartet. Symbol Parameter Bezeichnung Beschreibung 2 60 Antilegionellen-Temperatur Hier wird der Warmwassersollwert bei Antilegionellen-Betrieb eingestellt. 60°C = Werkseinstellung 982008-EUROPA-333-DE06 | www.ochsner.com...
Antilegionellen-Betrieb beendet. 4h = Werkseinstellung 4.4.1 Zeitprogramm » Drücken Sie die Menü-Taste. Im Hauptmenü wird das Symbol „Warmwasser“ hell an- gezeigt. » Bestätigen Sie mit der OK-Taste. » Blättern Sie im Menü „Warmwasser“ mit der Ab-Taste. www.ochsner.com | 982008-EUROPA-333-DE06...
Seite 17
Zum Einstellen des Zeitprogramms verfahren Sie mit den Parametern 5.on, 6.on, 5.day und 6.day in gleicher Weise, wie es für die Parameter 1.on und 1.day im Warmwasser-Zeitprogramm beschrieben ist. (siehe Seite 11, Zeitprogramm) Für das Antilegionellen-Zeitprogramm muss keine Aus- schaltzeit definiert werden. 982008-EUROPA-333-DE06 | www.ochsner.com...
Zusätzlich besteht die Möglichkeit, über einen Der Ventilator kann für Lüftungszwecke unabhängig vom externen Kontakt am Eingang E3 den Ventilator ein- und Wärmepumpenbetrieb eingeschaltet werden. Die Ventila- abzuschalten (Parameter B15=12). tordrehzahl, sowie ein Zeitprogramm können eingestellt www.ochsner.com | 982008-EUROPA-333-DE06...
Seite 19
Kontakt E3 geschlossen = Ventilator läuft mit eingestellter Drehzahl Damit die externe Beschaltung funktioniert, muss die Betriebswahl auf „Auto“ eingestellt sein. 13 = Werkseinstellung 1 Wärmepumpe läuft 2 Wärmepumpe abgeschaltet, Ventilator in Betrieb 3 Ventilatordrehzahl 982008-EUROPA-333-DE06 | www.ochsner.com...
► Der Ventilator bleibt während der Abtauung ausgeschalten Symbol Parameter Bezeichnung Beschreibung Warmwassersollwert bei Während der Abtaustörung Er47 übernimmt der E-Heizstab die Warmwas- Pset Störung serbereitung. Es wird auf den Sollwert c17 geregelt. PA1 38.0°C = Werkseinstellung www.ochsner.com | 982008-EUROPA-333-DE06...
8.0 K = Werkseinstellung Max. Kollektortemperatur Wenn T4 größer ist als C67, schaltet die Kollektorpumpe ab. 110.0°C = Werkseinstellung Kollektortemperaturfühler F4 Hier wird der Kollektortemperaturfühler F4 aktiviert. 0 = deaktiviert 1 = aktiviert 0 = Werkseinstellung 982008-EUROPA-333-DE06 | www.ochsner.com...
A Warmwassersollwert 4.10 E-Heizstab Für den serienmäßig integrierten E-Heizstab sind verschie- dene Betriebsmodi verfügbar. Hinweis Wenn der E-Heizstab eingeschaltet ist, dann regelt dieser unabhängig von der Wärmepumpe (oder anderen Wärmeerzeugern) auf den eingestellten Sollwert. Auch im Antilegionellen-Betrieb. www.ochsner.com | 982008-EUROPA-333-DE06...
Seite 23
= Werkseinstellung Pset E-Heizstab-Schalthysterese Der E-Heizstab schaltet nur dann ein, wenn T1 kleiner ist als Soll- wert-C32-C31. PA1 5.0K = Werkseinstellung Abschaltoffset unter Sollwert Der E-Heizstab schaltet ab, wenn T1 größer ist als Sollwert-C32. 0.0K = Werkseinstellung 982008-EUROPA-333-DE06 | www.ochsner.com...
Für die Parameter B13 (Eingang E2) und B15 (Ein- Kontakte die Wärmepumpe abzuschalten (EVU) oder auf gang E3) sind die Einstellungen 2-6 und 9-10 nicht einen höheren Sollwert zu regeln (SmartGrid). zulässig. Hinweis Eine EVU-Abschaltung ist höher priorisiert als eine externe Sollwerterhöhung (SmartGrid). www.ochsner.com | 982008-EUROPA-333-DE06...
0 = Werkseinstellung EVU-Abschaltung (Parameter B13=7) Die Wärmepumpe schaltet ab, wenn: ► oder der Warmwassersollwert erreicht ist. ► der Kontakt E2 offen ist (am Display wird „Stop“ angezeigt) Off OFF A Sollwert B Minimale Stillstandszeit des Verdichters (20 min.) 982008-EUROPA-333-DE06 | www.ochsner.com...
Notieren Sie sich vor der Kontaktaufnahme die Fabrika- tionsnummer und den Wärmepumpentyp Ihres Gerätes. Die Fabrikationsnummer und den Wärmepumpentyp Ih- res Gerätes können Sie auf dem Typenschild ablesen. Die Typenschilder sind außen an der Rückseite des Gerätes angebracht. 982008-EUROPA-333-DE06 | www.ochsner.com...

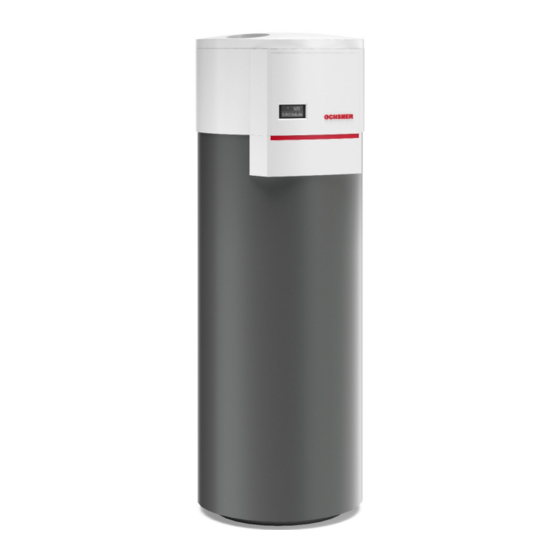

Der Lieferumfang Ihres Gerätes umfasst die nachfolgen- stemperaturbegrenzer des E-Heizstabes aus, so muss den Komponenten. diese manuell quittiert werden. Hinweis ► Warmwasserwärmepumpe EUROPA 333 Genius Zum Rücksetzen des Sicherheitstemperaturbe- grenzers ist das Frontpanel zu demontieren. (siehe ► Kollektortemperaturfühler für eine Solarthermieanla- Seite 43, Frontpanel demontieren) ge (Tauchhülsenfühler, 2 m Kabellänge)
Seite 31
Wird länger als 10 Minuten kein Wert gesendet, wird die Überschussabnahme beendet. 2.100 1.400 1.000 ca. 2.900 W max. 3.600 W X Wärmeleistung [W] Y Leistung der Photovoltaikanlage [W] 1 Wärmepumpen-Anteil 2 Fixer E-Heizstab-Anteil 3 Variabler E-Heizstab-Anteil 982008-EUROPA-333-DE06 | www.ochsner.com...
Eine Zirkulationsleitung sollte nicht installiert werden, um laufende Energieverluste zu vermeiden. Der Warmwas- serspeicher muss mit anschließendem Rohrsystem und Ventilen frostsicher gehalten werden. Hinweis Um Zirkulationsverluste einer Zirkulationsleitung zu minimieren, ist eine bauseitige Zeit- und Tempera- turregleung der Zirkulationspumpe zu installieren. www.ochsner.com | 982008-EUROPA-333-DE06...
über Zuluftöffnungen, z. B. Türschlitze nötig) ► Die Luft wird ins Freie ausgeblasen (Überdruckver- schlussklappe notwendig) ► Keine Luftführung ► Die Raumluft aus dem Waschraum wird angesaugt und ausgeblasen ► Nutzung der Abwärme von Haushaltsgeräten und Entfeuchtung der Raumluft 982008-EUROPA-333-DE06 | www.ochsner.com...
WARNUNG: Verletzung » Beachten Sie beim transportieren das Ge- wicht des Gerätes. » Verwenden Sie beim transportieren geeignete Transporthilfen (z. B. Sackkarre). » Sorgen Sie dafür, dass beim transportieren ausreichend Personal anwesend ist. www.ochsner.com | 982008-EUROPA-333-DE06...
An der Unterseite des Gerätes befinden sich drei bis zu ca. 0,3 l/h Kondenswasser anfallen. höhenverstellbare Stellfüße. Es können Bodenune- benheiten von max. 20 mm ausgeglichen werden. 10.2.2 Zusätzliche Wärmeerzeuger » Schließen Sie etwaige zusätzliche Wärmeerzeuger an den Heizregister-Anschlüssen Ihrer Wärmepumpe 1 Höhenverstellbare Stellfüße 982008-EUROPA-333-DE06 | www.ochsner.com...
Gerätes an (unten). » Schließen Sie den Warmwasseranschluss an der Rückseite des Gerätes an (oben). » Installieren Sie gegebenenfalls in der Zuleitung ein Druckminderventil sowie einen Filter. » Achten Sie darauf, dass eine Entlüftungsmöglichkeit vorhanden ist (Öffnen des Warmwasserventils). www.ochsner.com | 982008-EUROPA-333-DE06...
Fehlerstromschutzschalter kann im Normalbetrieb auslösen oder im Fehlerfall eine Auslösung verzö- gern bzw. vollständig verhindern. » Wählen Sie als ausführender Fachhandwerker einen geeigneten Fehlerstromschutzschalter für die Anlage aus. Die Warmwasserwärmepumpe ist standardmäßig mit 2 m-Anschlussleitung für 220-240VAC/50Hz ausgerüstet. 982008-EUROPA-333-DE06 | www.ochsner.com...
An der Geräte-Rückseite stehen Klemmen für den elektri- schen Anschluss vom Kollektortemperaturfühler und der Kollektorpumpe zur Verfügung. Klemme Beschreibung X2/E2 EVU-Abschaltung (externe Beschaltung, K2) X2/E3 SmartGrid-Funktion oder Lüftungsbetrieb (externe Be- schaltung, K3) Klemme Beschreibung Kollektorpumpe (Solarthermieanlage) oder Ladepumpe (externer Zusatzwärmeerzeuger) X2/F4 Kollektortemperaturfühler (Solarthermieanlage) www.ochsner.com | 982008-EUROPA-333-DE06...
Jumper zu entfernen. Um den Jumper zu entfernen, ist das Wärmepumpen-Ge- häuse zu öffnen. (siehe Seite 43, Frontpanel demontieren) ► Empfohlenes Buskabel: 2x2x08-EIB-Buskabel, wobei ein Aderpaar für A und B zu verwenden ist. Der Ka- belschirm ist mit Common zu verbinden. 982008-EUROPA-333-DE06 | www.ochsner.com...
Möchten Sie Ihre Wärmepumpenanlage außer Betrieb nehmen, dann Schalten Sie Ihre Wärmepumpenanlage über das Bedienteil aus. So sind Sicherheitsfunktionen wie der Anlagenfrostschutz aktiv. Sachschaden Entleeren Sie bei unterbrochener Spannungsver- sorgung der Wärmepumpenanlage und Frostgefahr die Anlage wasserseitig. www.ochsner.com | 982008-EUROPA-333-DE06...
ErAn Fremdstromanode-Fehlfunktion Kontaktieren Sie den Kundendienst Er11 Frostschutz Warmwasser-Speicher Temperatur im Speicher unter +7°C, E-Heizung aktivieren wenn vorhan- Ladepumpe läuft kurz an Pumpenkick alle 20h für 30 Sekun- Der Pumpenkick verhindert ein Festsitzen des Pumpenantrieb. Keine Störung 982008-EUROPA-333-DE06 | www.ochsner.com...
Ventilatordrehzahl < Mindestdrehzahl für länger als 10 Sek. Er19 Ventilator steckt fest keine Ventilatordrehzahl trotz Ansteueung für länger als 10 Sek. gemessen Fehler Flash Flash-Speicher hat Verifikation nicht bestanden Fehler EEPROM EEPROM-Speicher hat Verifikation/reset nicht bestanden www.ochsner.com | 982008-EUROPA-333-DE06...
Wir empfehlen auch, eine Reinigung des Verdampfers vorzunehmen. Ebenso sollten Luftkanäle und etwaige Schutzgitter und Filter auf Sauberkeit überprüft werden. Der OCHSNER-Kundendienst steht Ihnen zur Durch- führung von Wartungen bzw. Überprüfungen gerne zur Verfügung. 13.2 Frontpanel demontieren Sachschaden Das Demontieren des Frontpanels ist aus- schließlich von autorisierten Fachhandwerkern...
Die Verwendung von überdurchschnitt- lich aggressivem Trinkwasser ohne besondere Schutzmaßnahmen kann den Warmwasserspei- cher beschädigen. » Drehen Sie den Deckel der Abdeckhaube entgegen dem Uhrzeigersinn. » Heben Sie den Deckel der Abdeckhaube an und ent- fernen Sie den Deckel. www.ochsner.com | 982008-EUROPA-333-DE06...
Verwenden Sie ausschließlich Entkalkungsmittel, welche zur Anwendung für Trinkwasser-Warmwas- 13.7 Wartungsvertrag serspeicher zugelassen sind. Die Fa. OCHSNER bietet eine breite Produktpalette an Je nach Warmwassertemperatur und Wasserhärte sind Wartungsverträgen an. Weitere Informationen hierzu fin- nach DIN 1988-7:2004-12 folgende Wasserbehandlungen den Sie auf www.ochsner.com.
Ganggenauigkeit 50 pmm (Fehler max. 5 Sekunden pro Tag), Pufferung der Batterie durch Gold-Cap bis zu 3 Tage. Bei längerem Stromausfall muss die Uhr neu gestellt werden. 14.2.1 PTC-Temperaturfühler PTC, Typ KTY81-121 Temperatur [°C] Widerstand [Ohm] Temperatur [°C] Widerstand [Ohm] 1196 1286 1378 1475 1575 1679 1786 1896 2003 1029 2103 1111 2189 www.ochsner.com | 982008-EUROPA-333-DE06...
Sammelstelle ist nicht vorgesehen. Kältemittel R134a Der Kältekreis dieses Gerätes ist mit dem Kältemittel R134a gefüllt. Das Kältemittel R134a ist ein im Kyoto-Pro- tokoll erfasstes fluoriertes Treibhausgas. Das Kältemittel R134a darf nicht in die Atmosphäre abgelassen werden. www.ochsner.com | 982008-EUROPA-333-DE06...
