5 Bedienung

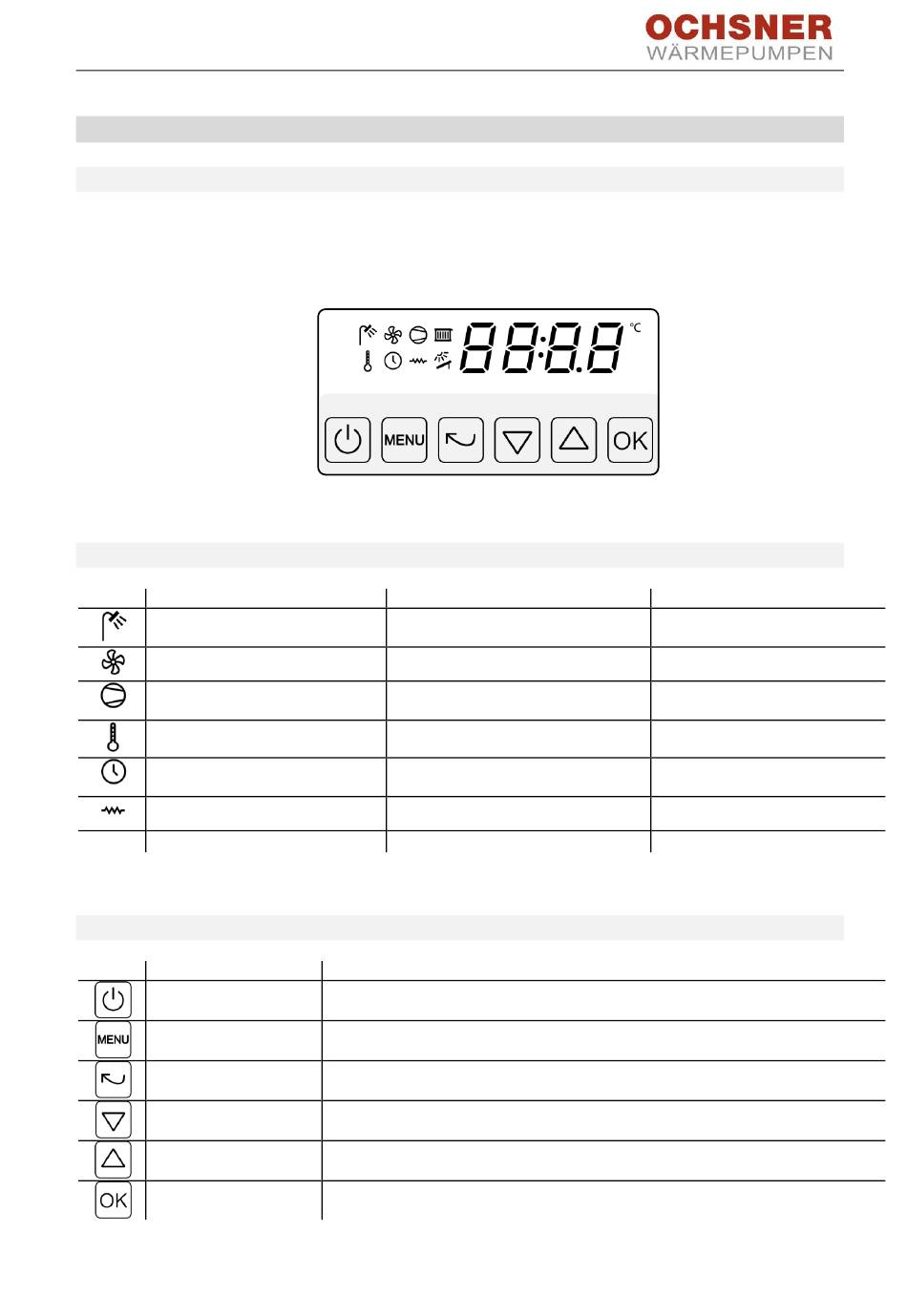

5.1 Display

Das Display besteht aus einer Eingabe – und Anzeigeeinheit.
- Die Anzeigeeinheit besteht aus Symbolen und einer 4 stelligen 7 Segment Anzeige
- Die Eingabeeinheit besteht aus einem kapazitiven Touch Screen mit 6 Tasten

5.2 Symbole

Symb. LED hell
Warmwasser aktiv
Lüftung läuft
Verdichter läuft
Temperatur einstellen
Uhrzeit einstellen
E-Heizstab läuft

5.3 Tasten

Taste Bezeichnung
Ein-Aus Taste
Hauptmenü
Zurück
Ab Taste
Auf Taste
OK Taste
BA_PM_Europa Mini IWP Tiptronic Plus_DE_CC_V07_20170619.docx

Abbildung 5: Displayanzeigen

LED gedimmt
Lüftung abgeschaltet
Verdichter abgeschaltet
E-Heizstab abgeschaltet
Beschreibung
Durch Drücken der Taste (min 2 Sek.) wird die Wärmepumpe ein – oder
ausgeschaltet
Durch Drücken der Menü Taste wird das Hauptmenü aufgerufen
Zum vorigen Menü zurückkehren
Blättern im Menü / einstellen von Werten / Anzeige des aktuellen Sollwertes (aus
der Hauptanzeige)
Blättern im Menü / einstellen von Werten / Anzeige der Istwerte (aus der
Hauptanzeige)
Speichern von Einstellungen / Auswahl Untermenü / Quittierung Er 47 (Abtau-stö-
rung)
LED blinkt
Legionellenschutzprogramm
-----
läuft
Service Intervall
(alle 2500 Betriebsstunden)
-----
Nach längerer Stromunter-bre-
-----
chung Uhr stellen
-----
-----
-----
