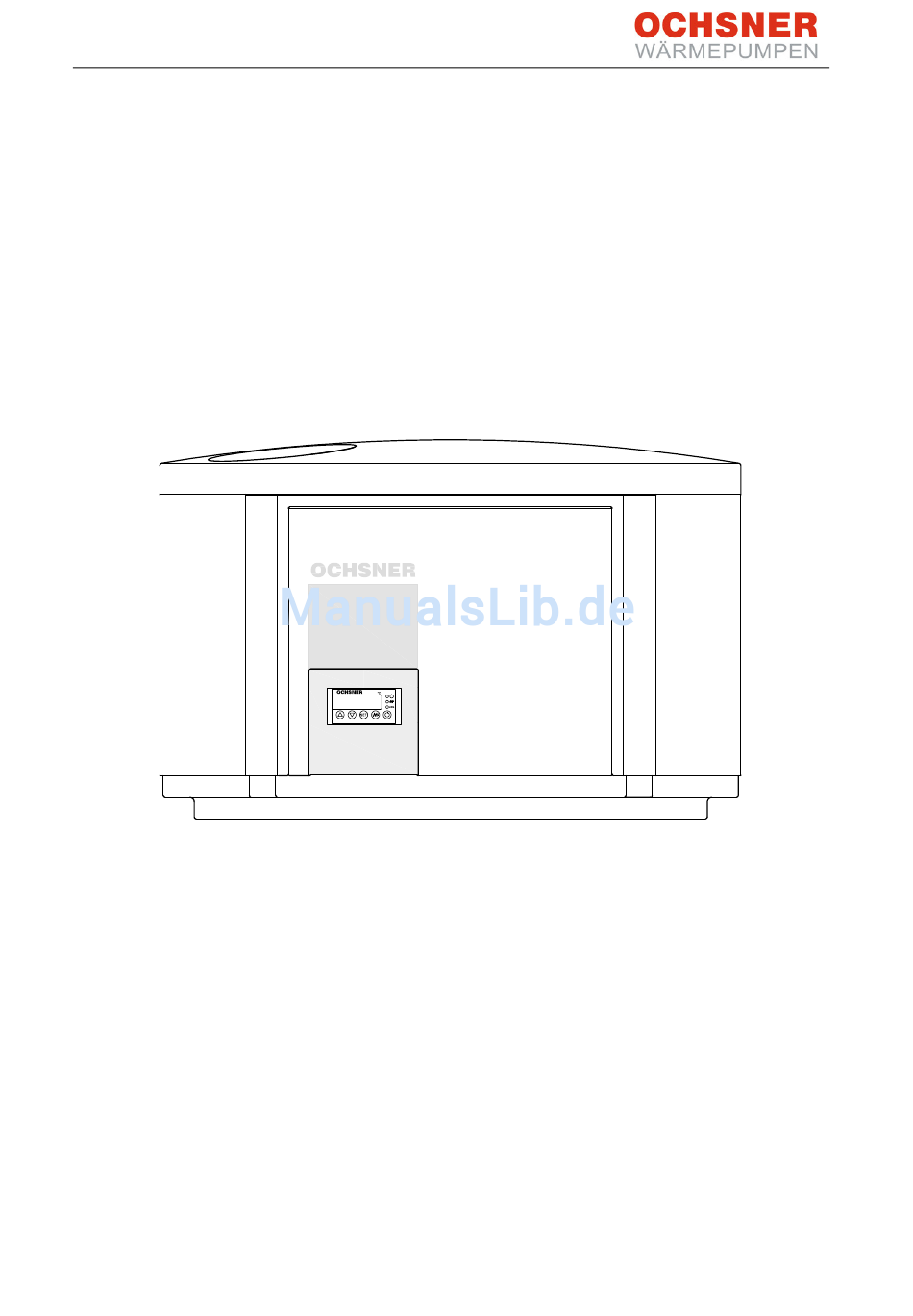

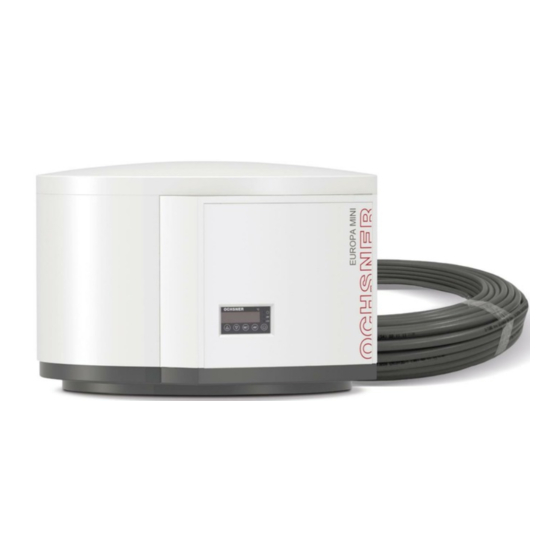

- Seite 1 Bedienungsanleitung / Installationsanleitung Europa Mini IWP Brauchwasserwärmepumpe BA_PM_Europa Mini IWP Tiptronic V024_DE_20120127_V06 1 /24...
-
Seite 2: Inhaltsverzeichnis
Technische Daten Regelung ........................15 8.1.1 Temperaturfühler Regelung ........................16 Technische Daten Wärmepumpe ......................17 Prinzipschema ............................18 Schaltplan ..............................19 Abmessungen ............................20 Demontage Abdeckhaube ......................... 21 Istallationsvorschriften ..........................22 Konformitätserklärung ..........................23 BA_PM_Europa Mini IWP Tiptronic V024_DE_20120127_V06 2 /24... -
Seite 3: Hinweis Zur Dokumentation
Montage- und Betriebsanleitungen. cherungen Wärmepumpen- anlage auszuschalten. Die Anlagenkonzeption und - auslegung hat nach aktuellen OCHSNER - Richtlinien und den geltenden Regeln der Technik zu erfolgen. Das Berühren der Steckerleisten, daran befestigter Drähte oder nicht Bei Verwendung von Edelstahlspeichern sind angeschlossener Drähte... -
Seite 4: Ce Kennzeichnung
4.3 Transport Haushalt bis 5 Personen mit Warmwasser ver- sorgt werden kann. Bei Einbau der EUROPA Die Wärmepumpe ist verpackt zu lagern bzw. MINI IWP ist zu prüfen, ob der eventuell vor- zu transportieren. Für kurze Wege ist eine handene Warmwasserspeicher ausreichend Schräglage bis 45°... -
Seite 5: Aufstellort
Die Wärmepumpe schaltet ab wenn Der Einsatz der Brauchwasserwärmepumpe die Zuluft 7 ° C unterschreitet Siehe Europa MINI IWP ist in allen Räumen möglich, Bedienungsanleitung der Regelung. die trocken und nicht frostgefährdet sind. Die Aufstellung muss auf einem ebenen, waage-... -
Seite 6: Wasseranschluss
Brauchwasserbereitung nicht ausfällt. Die Brauchwasserwärmepumpe ist standard- Da die Restförderhöhe für die Anbindung an mäßig mit 2m Anschlussleitung für 230V/50Hz den Warmwasserspeicher 50mbar beträgt, wird ausgerüstet. für die Rohrdimensionierung der Anbindeleitung folgende Empfehlung gegeben: BA_PM_Europa Mini IWP Tiptronic V024_DE_20120127_V06 6 /24... -
Seite 7: Anschluss Des Regelfühlers
Wärmepumpe NICHT vom 230 V Netz ge- nahme ist die Anlage auf ordnungsgemäße trennt (abgesteckt) werden. Aufstellung und Anschluss gemäß gegenständ- licher Montageanleitung zu prüfen. OCHSNER übernimmt für festgesetzte La- depumpen keine Haftung sowie Gewährleis- tung. BA_PM_Europa Mini IWP Tiptronic V024_DE_20120127_V06 7 /24... -
Seite 8: Fühlereingang Als Schalteingang Konfigurieren
0 = Schalteingang 1 = Fühlereingang Hauptanzeige bei Betriebsart „Schalteingang“: -Wärmepumpe in Betrieb -Ladepumpe in Betrieb -Wärmepumpe abgeschaltet Temperaturanzeige entfällt, da -Nachlaufzeit Ladepumpe kein Sensor am Eingang „F1“ angeklemmt ist. -Wärmepumpe abgeschaltet -Ladepumpe abgeschaltet BA_PM_Europa Mini IWP Tiptronic V024_DE_20120127_V06 8 /24... -
Seite 9: Bedienung
LED blinkt: Ladepumpe in Betrieb LED aus: Legionellenprogramm AUS LED blinkt: Legionellenbetrieb EIN LED leuchtet: Legionellenprogramm im Standbybetrieb Wärmepumpe EIN/AUS schalten Relaistest Ladepumpe Sollwert abfragen/Einstellungen durchführen Sollwerte ändern/ erhöhen - reduzieren Abbildung 1: Anzeige und Bedienelemente BA_PM_Europa Mini IWP Tiptronic V024_DE_20120127_V06 9 /24... -
Seite 10: Einstellungen
Der aktuelle Sollwert wird angezeigt: Der neue Sollwert 55.0°C ist Die Ist-Temperatur wird wieder Der Drücken der Taste eingestellt. Taste loslassen angezeigt. Sollwert einstellen AUS ENERGIESPARGRÜNDEN WIRD EINE BRAUCHWASSERTEMPERATUR VON 52° C EMPFOHLEN. BA_PM_Europa Mini IWP Tiptronic V024_DE_20120127_V06 10 /24... -
Seite 11: Einstellung Der Legionellenfunktion
Sollwert S2 wurde erreicht Para- Standard- Kunden- Funktionsbeschreibung Einstellbereich meter Wert Wert Sollwert für Legionellen-Behandlung 5° C...65 ° C 60,0° C 0...14 Tage Intervallzeit für Legionellen-Behandlung 0 = deaktiviert 0 = keine Behandlung BA_PM_Europa Mini IWP Tiptronic V024_DE_20120127_V06 11 /24... -
Seite 12: Fehlermeldungen Am Reglerdisplay
Sicherheits- - zu geringe Lufttemperatur abschaltung - Frostschutz - Sollwert reduzieren, Sicherheits- - Speicher nicht mit Wasser gefüllt abschaltung - Kondensator verschlammt -> - Hochdruck Kondensator reinigen Datenverlust im Reparatur des Reglers Parameterspeicher BA_PM_Europa Mini IWP Tiptronic V024_DE_20120127_V06 12 /24... -
Seite 13: Fehlertabelle Wärmepumpe
Siphon im Kondensatablauf installieren kein Wasser im Siphon einfüllen Geräusch gurgelndes Geräusch Wasserstand im Siphon zu gering, einfüllen plätscherndes Geräusch Kondensatablauf verstopft, reinigen keine Anzeige keine elektrische Spannung vorhanden Spannungsversorgung überprüfen Tabelle 2: Fehlertabelle Wärmepumpe BA_PM_Europa Mini IWP Tiptronic V024_DE_20120127_V06 13 /24... -
Seite 14: Wartung
Um eine lange Lebensdauer zu gewährleisten, tungsfrei. Es empfiehlt sich die Wärmepumpe jeweils ist es notwendig, die Schutzanoden regelmäßig nach 1,5 bis 2 Jahre von OCHSNER Service- zu prüfen (nach spätestens 18 Monaten) und technikern prüfen zu lassen. gegebenenfalls auszutauschen. -
Seite 15: Anhang
CE EMV-Richtlinie 2004/108/EC, Schärfegrad 3 Das Gerät wird in eine Schalttafel eingebaut. Frontmaß 84 mm x 42 mm Einbauangaben Schalttafelausschnitt 68 mm x 32 mm Einbautiefe ca. 85 mm Befestigung durch anschraubbaren Bügel BA_PM_Europa Mini IWP Tiptronic V024_DE_20120127_V06 15 /24... -
Seite 16: Temperaturfühler Regelung
9942,9 1246,2 9039,2 1160,2 8227,2 1081,0 7852,3 1043,7 7496,6 1008,0 7159,0 973,6 6838,4 940,5 6534,0 908,8 6244,9 878,3 5970,1 848,9 5709,0 820,7 5224,6 767,5 4786,3 718,2 4389,2 672,6 Tabelle 3: Fühlerwerte NTC 5k BA_PM_Europa Mini IWP Tiptronic V024_DE_20120127_V06 16 /24... -
Seite 17: Technische Daten Wärmepumpe
Spannung/Frequenz 230/50 V/Hz Absicherung (Auslösekennlinie "C") Farbe Gehäuse grau Gewicht Schallleistungspegel eingebaute UWP 1) bei Lufttemp. 21°C und Wassertemp. 35° C als Mittelwert von 15-55°C Bauteiltoleranz, Leistungstoleranz ±10% Schalldruckpegel ist vom Aufstellort abhängig BA_PM_Europa Mini IWP Tiptronic V024_DE_20120127_V06 17 /24... -
Seite 18: Prinzipschema
8.3 Prinzipschema BA_PM_Europa Mini IWP Tiptronic V024_DE_20120127_V06 18 /24... -
Seite 19: Schaltplan
Ventilator F2 TQE Frostschutzfühler Fühler Ladepumpe NTC 5kOhm/25° C date: 20.10.2009 MINI IWP mit Tiptronic Customer: plant: EUROPAMINIIWP project: editor: location: reviser: page: Stromlaufplan T:\ECAD70\Projekte\01_BWP\Europa_Mini_IWP_Tiptronic light_NTC state revision date name norm: page of: BA_PM_Europa Mini IWP Tiptronic V024_DE_20120127_V06 19 /24... -
Seite 20: Abmessungen
4) Anschluß Regelfühler F1 (NTC 5k) 5) Netzkabel mit Schukostecker 6) Fortluft - Luftaustritt (Rohranschluss DN 160 über Nippel oder Bogen mit Dichtlippen) 7) Abluft - Lufteintritt (siehe 6.) 8) Befestigungspunkte (4 Stk.) bei Montage Wandkonsole BA_PM_Europa Mini IWP Tiptronic V024_DE_20120127_V06 20 /24... -
Seite 21: Demontage Abdeckhaube
Abbildung 2: gesamte Abdeckhaube hochheben Deckel der Abdeckhaube gegen den Uhrzeigersinn verdrehen und hochheben Abbildung 3: Deckel verdrehen und hochheben Mantel der Abdeckhaube durch verschieben der Einzelkomponenten teilen. Mantel von der Wärmepumpe entfernen Abbildung 4: Mantel öffnen BA_PM_Europa Mini IWP Tiptronic V024_DE_20120127_V06 21 /24... -
Seite 22: Istallationsvorschriften
8.7 Istallationsvorschriften BA_PM_Europa Mini IWP Tiptronic V024_DE_20120127_V06 22 /24... -
Seite 23: Konformitätserklärung
8.8 Konformitätserklärung BA_PM_Europa Mini IWP Tiptronic V024_DE_20120127_V06 23 /24... - Seite 24 A 3350 Haag D 99310 Arnstadt Tel. +43 (0) 504245 - 499 Tel. +49 (0) 3628/ 6648 - 495 Fax.+43 (0) 504245 - 498 Fax +49 (0) 3628/ 6648 - 497 www.ochsner.de www.ochsner.at kontakt@ochsner.de kontakt@ochsner.at BA_PM_Europa Mini IWP Tiptronic V024_DE_20120127_V06 24 /24...
