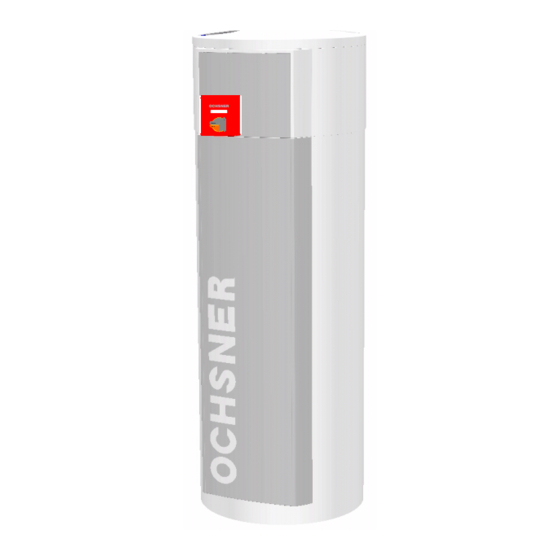

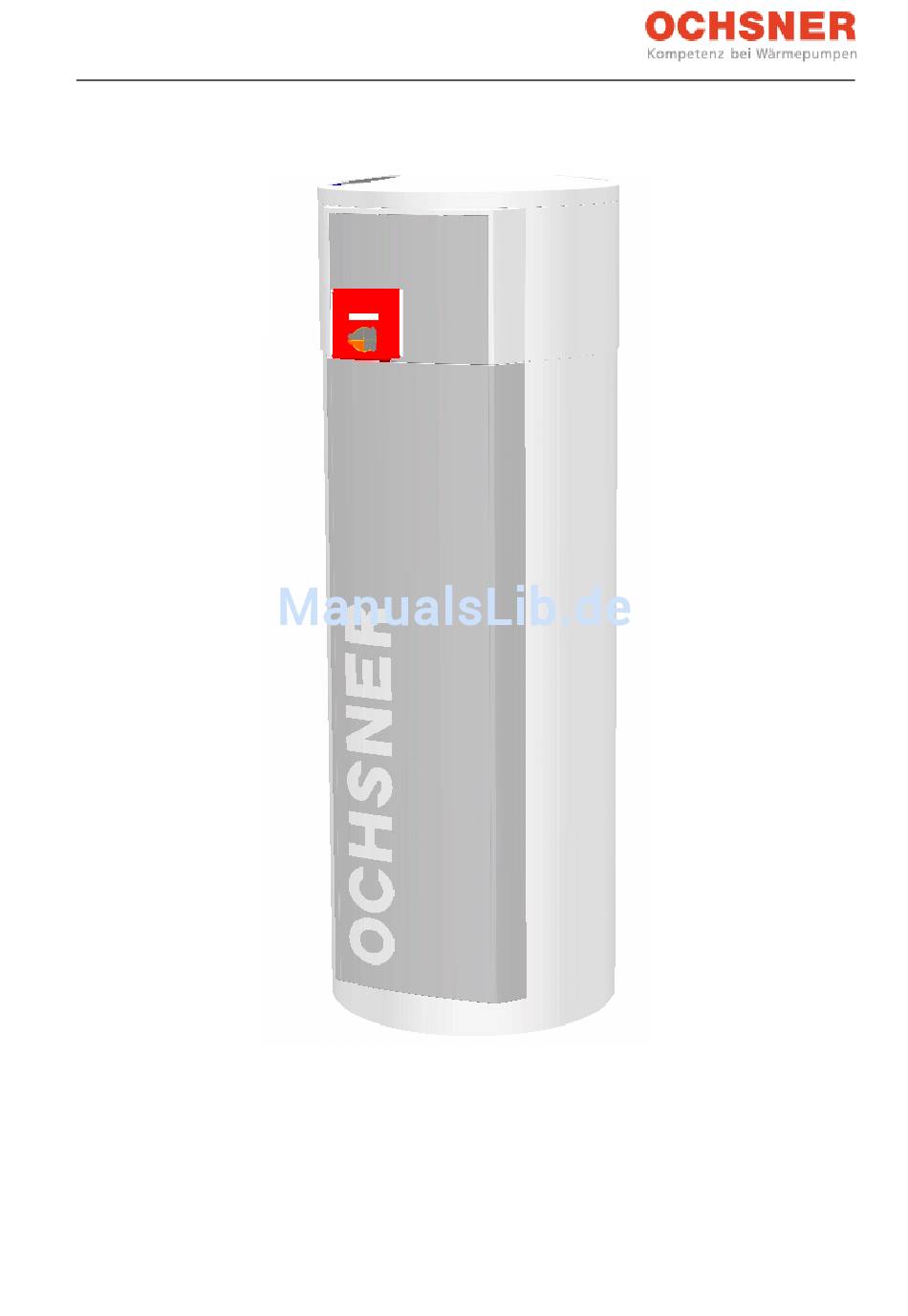

- Seite 1 Betriebsanleitung Typen: Europa 313 Brauchwasserwärmepumpen Luft/Wasser OCHSNER Menue Enter...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung Typen: Europa 313 Brauchwasserwärmepumpen Luft/Wasser INHALTSVERZEICHNIS ALLGEMEINES ..................................3 Garantieleistung ................................3 MONTAGE....................................3 Anlieferung..................................3 Transport..................................3 Aufstellungsort.................................3 Quellenergieanschluss (WQA) ............................4 2.4.1 Kontrollierte Wohnraumlüftug..........................5 Wasseranschluss ................................5 Kondenswasserablauf ..............................5 Heizregister..................................6 Zusätzlicher Reserveanschluss............................6 Wärmeisolierung................................6 2.10 Innenbeschichtung................................6 2.11 Elektroanschluss................................6 INBETRIEBNAHME ..................................7 Funktionsprüfung ................................7 Bedienung, Menüs für Ein- und Ausgabe ........................7 BEDIENUNG....................................8... -
Seite 3: Allgemeines
+10°C auf +52°C innerhalb von 9 Stunden. Transportschäden bitte sofort bei der Übernahme Garantieleistung melden! Auf alle OCHSNER Wärmepumpen wird eine Garantie von 24 Monaten bei Einhaltung der Mon- Transport tage- und Betriebsanleitungen gewährt. Die Anla- genkonzeption und -auslegung hat nach aktuellen Die Wärmepumpe ist verpackt zu lagern bzw. -
Seite 4: Quellenergieanschluss (Wqa)
Betriebsanleitung Typen: Europa 313 Brauchwasserwärmepumpen Luft/Wasser che von 65 cm Durchmesser. Leichte Bodenune- Ansaug-Ausblasöffnungen fallend zu verlegen benheiten können mit den gelieferten Schraubfü- oder es ist ein Verdunstungssack einzubauen. ßen ausgeglichen werden. Einige übliche Aufstellungsfälle sehen Sie in der Der Gerätestandort ist so zu wählen, dass Bedie- Graphik. -
Seite 5: Kontrollierte Wohnraumlüftug
2.4.1 Kontrollierte Wohnraumlüftug sicherzustellen. Je nach Luftmenge und Luft- feuchte kann bis zu ca. 0,3 l/h Kondensat anfal- Die Wärmepumpe Europa 313 ermöglicht auch len. ein Lüften nach Beendigung der Warmwasserer- wärmung. Mit der für den Ventilator vorhandenen Der Kondensatablauf darf nicht fest mit einer Zeitschaltuhr kann der zusätzliche Lüftungsmo-... -
Seite 6: Heizregister
Typen: Europa 313 Brauchwasserwärmepumpen Luft/Wasser Heizregister Wärmeisolierung Die Warmwasser-Wärmepumpe EUROPA 313 ist Der Warmwasserspeicher besitzt zur Wärme- serienmäßig mit einem 1,4m² Heizregister ausge- dämmung eine PUR Hartschaumisolation. rüstet. Dadurch ist die Anbindung an ein beste- hendes Heizungssystem ohne weiteres möglich. -
Seite 7: Inbetriebnahme
Betriebsanleitung Typen: Europa 313 Brauchwasserwärmepumpen Luft/Wasser Die gesamte Bedienung erfolgt entsprechend der aktuellen Displayanzeige mittels der Folien- INBETRIEBNAHME tastatur. Es werden folgende Menügruppen unterschieden: • Standardmenü Die Inbetriebnahme darf ausschließlich durch ein • User - Menü (für den Betreiber erreichbare autorisiertes Unternehmen erfolgen. -
Seite 8: Bedienung
Betriebsanleitung Typen: Europa 313 Brauchwasserwärmepumpen Luft/Wasser BEDIENUNG Bedienungsanleitung Tiptronik 4.1.1 EIN- und AUSGÄNGE 4.1.1.1 Temperaturfühler Als Temperaturfühler kommen Halbleiterfühler zum Einsatz. Der Messbereich beträgt bei jedem Eingang - 30°C... +120°C bei einer Auflösung von 0,25°C. Fühler Nr. EUROPA 313 Boiler, unten (Wärmepumpe, Elektroheizstab, Temperaturanzeige) -
Seite 9: Temperaturwerte
Betriebsanleitung Typen: Europa 313 Brauchwasserwärmepumpen Luft/Wasser 4.1.3.1 Temperaturwerte Folgende Anzeigen werden definiert: • Wassertemp: xx ° C Grundanzeige • Boiler unten . : xx ° C Wassertemperatur im Speicher unten • Boiler oben . : xx ° C Wassertemperatur im Speicher oben •... -
Seite 10: Funktionen
Betriebsanleitung Typen: Europa 313 Brauchwasserwärmepumpen Luft/Wasser Menüpunkte Mögliche Eingaben Standardeinstellung Wärmepumpe EIN / AUS / MAN* Funktion: Wärmepumpe Einschaltzeitpunkt 00:00 EIN : hh : mm Wärmepumpe Ausschaltzeitpunkt 00:00 AUS : hh : mm Wärmepumpe Ausschalttemperatur: 8...52°C max. Temp.: xx ° C... -
Seite 11: Temperaturbedingungen
Betriebsanleitung Typen: Europa 313 Brauchwasserwärmepumpen Luft/Wasser 4.1.5.2 Temperaturbedingungen Die Wärmepumpe schaltet sich ein, sobald die Wassertemperatur den eingestellten Sollwert abzüglich der Schalthysterese (6K) unterschreitet. 4.1.5.3 Einmaliges Aufheizen des Boilers Für den Fall, dass die Wärmepumpe abgeschaltet ist, jedoch ein einmaliges Aufheizen des Wassers ge- wünscht wird, muss im User-Menü... -
Seite 12: Elektroheizstab
Betriebsanleitung Typen: Europa 313 Brauchwasserwärmepumpen Luft/Wasser 4.1.5.7 Elektroheizstab Einschaltbedingungen • E-Heizstab [User-Menü] = EIN Fühler [Boiler,un] >= [User-Menü] Temperatur für einschalten Fühler [Boiler,un] < [User-Menü] Temperatur für ausschalten - [User-Menü] Hysterese; • Wärmebehandlung [User-Menü] = EIN; Ausschaltbedingungen • E-Heizstab [User-Menü] = AUS ODER Fühler [Boiler,un] >=... -
Seite 13: Wartung
1,5 bis 2 Jahre von OCHSNER Servicetechnikern prüfen zu lassen. Kleine Leistungsprüfung Auf Wunsch kann die Firma Ochsner einen Servi- cevertrag anbieten. Bei Bedarf ersuchen wir Sie, Die Temperaturdifferenz zwischen Luft Ein- und sich mit unserem Kundendienst in Verbindung zu Ausblastemperatur soll ca. -
Seite 14: Technische Daten
Betriebsanleitung Typen: Europa 313 Brauchwasserwärmepumpen Luft/Wasser TECHNISCHE DATEN Leistungsdaten Europa 313 Leistungsdaten Heizleistung L21/W15-55 Kälteleistung L21/W15-55 1,86 Leistungsaufnahme L21/W15-55 0,54 Leistungszahl L21/W15-55 Stromaufnahme L21/W15-55 Max. Anlaufstrom Leistungsaufnahme E-Heizstab Verdichter Bauart Vollhermetisch/Rollkolben Anzahl Stk. Verdampfer (WQA) Bauart Lamellentauscher Werkstoff Kupfer/Aluminium Anzahl Stk. -
Seite 15: Elektroschaltplan
Betriebsanleitung Typen: Europa 313 Brauchwasserwärmepumpen Luft/Wasser Elektroschaltplan BA_Europa_313.doc 13.06.2006/RAE Seite 15... -
Seite 16: Maßblatt
Betriebsanleitung Typen: Europa 313 Brauchwasserwärmepumpen Luft/Wasser Maßblatt Rückansicht Luft ein Luft aus Ø650 1. Kaltwassereintritt 3/4" Innengewinde Luft aus 2. Heizungsrücklauf 3/4" Innengewinde 3. Thermostatmuffe 1/2" Innengewinde 4. Heizungsvorlauf 3/4" Innengewinde 5. Zirkulation 3/4" Innengewinde 6. Warmwasseraustritt 3/4" Innengewinde 7. Kondensatabfluss Innen-DM 20 mm... -
Seite 17: Konformitätserklärung
Betriebsanleitung Typen: Europa 313 Brauchwasserwärmepumpen Luft/Wasser Konformitätserklärung EG – Herstellererklärung Der Unterzeichnende Ochsner Wärmepumpen GmbH Werk: A 3350 Haag Autobahnstrasse 2 bestätigt, daß das (die) nachfolgend bezeichnete(n) Gerät(e) in der von uns in Verkehrgebrachten Ausfüh- rung die Anforderungen der harmonisierten EG – Richtlinien, EG –Sicherheitsstandards und produktspezi- fischen EG –... -
Seite 18: Anhang
Betriebsanleitung Typen: Europa 313 Brauchwasserwärmepumpen Luft/Wasser ANHANG Störungen und Behebung Folgende Anzeigen werden definiert: Hochdruckabsch.! ...Signal vom Hochdruckpressostat Fühlerdefekt : ...der Fühler Fx hat einen Defekt Abtau-Problem! ...Abtauvorgang nicht durchgeführt Service! ...Servicezeit ist abgelaufen ° Fehleranzeige 1 „Hochdruckabschaltung“: Beim Auftreten dieser Fehlermeldung schaltet die Elektronik folgende Ausgänge ab:... -
Seite 19: Allgemeine Fehlersuche
Betriebsanleitung Typen: Europa 313 Brauchwasserwärmepumpen Luft/Wasser Allgemeine Fehlersuche Störung/Anzeige Ursache Behebung Warmwassertempratur zu Wasserverbrauch zu groß Verbrauch reduzieren niedrig oder Zusatzheizung einschalten Thermostat nicht auf max. Thermostat hochstellen Außenluft zu kalt (Heizleistung zu gering) Zusatzheizung einschalten Zirkulation im Dauerbetrieb Schaltuhr kontrollieren, Thermostat und Rückschlagventil prüfen... - Seite 20 Betriebsanleitung Typen: Europa 313 Brauchwasserwärmepumpen Luft/Wasser Achtung : Einstellungsarbeiten, Fehlerbehebung nur durch geschultes Fachpersonal durchführen lassen! Technische Änderungen vorbehalten! Diese Anleitung beschreibt G eräte, die nicht immer serienmäßiger Lieferumfang sind. Abweichungen zu Ihrer Wärmepumpe sind daher durchaus möglich. Anlagenerrichter: Firma ....................
