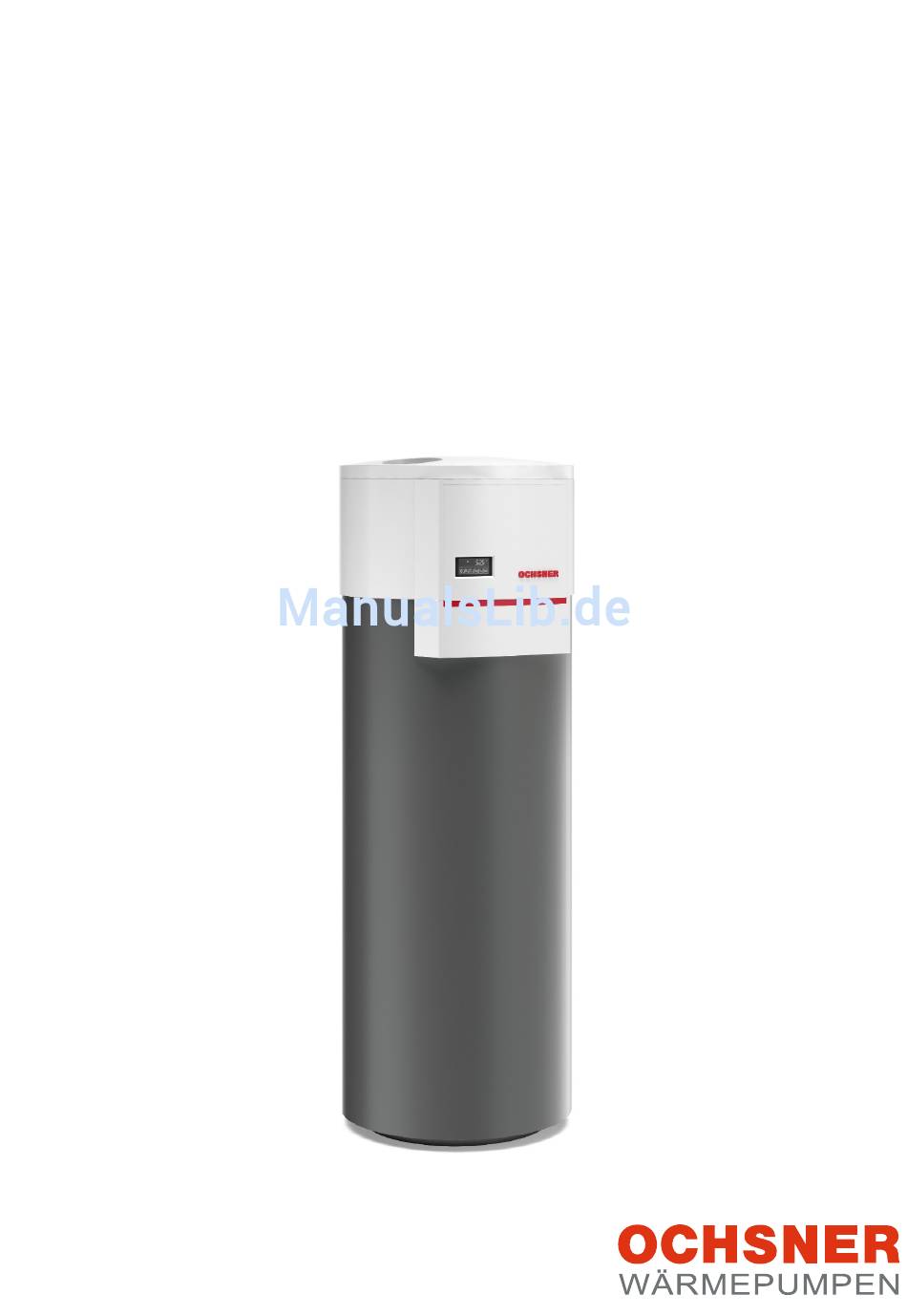

- Seite 1 LUFT-/ABLUFT-WARMWASSERWÄRMEPUMPE BEDIENUNGS- UND INSTALLATIONSANLEITUNG ► EUROPA 333 Genius...
-
Seite 3: Inhaltsverzeichnis
Anschluss an ein bestehendes Heizungssystem 24 8.2.2 Anschluss an eine Solarthermieanlage E-Heizstab 8.3.1 Verbrauch von Überschussstrom einer Photovoltaik- anlage Geräteinstallation vorbereiten Aufstellungsort 9.1.1 Mindestabstände einhalten Wärmequellenanschluss vorbereiten 9.2.1 Aufstellung im Waschraum 9.2.2 Kühlung des Vorratsraumes 9.2.3 Abluftsystem Geräteinstallation 982008-EUROPA-333-Genius-DE01 | www.ochsner.com... -
Seite 4: Bitte Beachten Sie
Bedeutung GEFAHR Hinweise, deren Nichtbeachtung schwere Verletzun- gen oder Tod zur Folge haben. WARNUNG Hinweise, deren Nichtbeachtung schwere Verletzun- gen oder Tod zur Folge haben kann. VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann. www.ochsner.com | 982008-EUROPA-333-Genius-DE01... -
Seite 5: Weitere Symbole
Arbeiten am Kältekreis. WARNUNG: Stromschlag Führen Sie alle elektrischen Anschluss- und Ins- tallationsarbeiten entsprechend den national und regional gültigen Vorschriften aus. WARNUNG: Stromschlag Bevor Sie mit den elektrischen Anschluss- und Installationsarbeiten beginnen ist die Wärmepum- penanlage spannungsfrei zu schalten. 982008-EUROPA-333-Genius-DE01 | www.ochsner.com... -
Seite 6: Gerätebeschreibung
Unterbrechen Sie nicht die Spannungsversor- werden. gung des Gerätes. Sachschaden Typenschild Die Inbetriebnahme und die Wartung des Gerätes darf nur vom OCHSNER-Kundendienst oder von Zum Identifizieren Ihrer Wärmepumpe ist ein Typenschild OCHSNER autorisierten Kundendienst-Partnern an der Rückseite des Gerätes angebracht. durchgeführt werden. Sachschaden... -
Seite 7: Einstellungen Tätigen
Blättern im Menü / einstellen von Werten / Anzeige des aktuellen Sollwertes (aus der Hauptanzeige) Auf-Taste Blättern im Menü / einstellen von Werten / Anzeige der Istwerte (aus der Hauptanzeige) OK-Taste Speichern von Einstellungen / Auswahl des Untermenüs / Quittierung Er47 (Abtaustörung) 982008-EUROPA-333-Genius-DE01 | www.ochsner.com... -
Seite 8: Menü-Struktur
2. Startzeit Antilegionellen-Betrieb (=date) 6 o n 2. Startzeit Wochentage (=date) 6 d a y Lüftung Betriebswahl Lüftung Av to Av to o ff Wochenzeitschaltuhr oder a v to Ventilatordrehzahl externe Lüftersteuerung 1. Einschaltzeit Wochentage 1 d a y www.ochsner.com | 982008-EUROPA-333-Genius-DE01... - Seite 9 Betriebswahl Überschussleistung Sv r o ff Betriebswahl Schnellaufheizung Fa st o ff Betriebswahl Notbetrieb o ff Solarthermie Av to o ff Automatikbetrieb a v to Parameter Display-Parameter Pset Betriebsdaten In fo Regler-Parameter Endkunde Regler-Parameter Systempartner Regler-Parameter OCHSNER 982008-EUROPA-333-Genius-DE01 | www.ochsner.com...
-
Seite 10: Gerät Ein- Und Ausschalten
Halten Sie die Ein-Aus-Taste für 2 Sekunden gedrückt. ► Im Hauptanzeigefeld wird die Speichertemperatur angezeigt. ► Symbol hell: Wärmpumpe läuft ► Symbol gedimmt: Wärmepumpe abgeschaltet ► Symbol hell: Warmwasser ein ► Symbol aus: Warmwasser aus (Zeitprogramm) ► Symbol blinkt: Antilegionellen-Betrieb www.ochsner.com | 982008-EUROPA-333-Genius-DE01... -
Seite 11: Warmwassersollwert Einstellen
Sie mit der OK-Taste. » Der Warmwassersollwert blinkt – stellen Sie den Soll- wert mit der Auf-Taste und Ab-Taste ein. » Bestätigen Sie mit der OK-Taste. » Drücken Sie mehrmaliges die Zurück-Taste um zur Hauptanzeige zurückkehren. 982008-EUROPA-333-Genius-DE01 | www.ochsner.com... -
Seite 12: Regler-Funktionen
Zeitprogramm die Warmwasserladung nicht sperrt Eine Wärmeanforderung ist vorhanden, wenn die Temperatur T1 (Warmwasserspeicher-Mitte) um 5K (Werkseinstellung, nicht änderbar) geringer ist als der Warmwassersollwert. Die Warmwasserladung erfolgt mit allen aktiven Wärmeerzeugern (Wärmeerzeuger, welche im Automatikbetrieb eingestellt sind). A-5K A Warmwassersollwert www.ochsner.com | 982008-EUROPA-333-Genius-DE01... -
Seite 13: Zeitprogramm
00:00 = Werkseinstellung Intervall Antilegionellen-Betrieb Hier wird das Intervall in Tage einstellt. d ay (Intervallbetrieb) Wenn z. B. der Antilegionellen-Betrieb jeden Samstag starten soll, dann ist an einem Samstag 7 Tage einzustellen. 0 = Antilegionellen-Betrieb deaktiviert (Werkseinstellung) 982008-EUROPA-333-Genius-DE01 | www.ochsner.com... -
Seite 14: Lüftungsbetrieb
Kontakt K3 geschlossen = Ventilator läuft mit eingestellter Drehzahl Damit die externe Beschaltung funktioniert, muss die Betriebswahl auf „Auto“ eingestellt sein. 0 = Werkseinstellung 1 Wärmepumpe läuft 2 Wärmepumpe abgeschaltet, Ventilator in Betrieb 3 Ventilatordrehzahl www.ochsner.com | 982008-EUROPA-333-Genius-DE01... -
Seite 15: Externe Lüftungssteuerung
Durch Drücken der OK-Taste ist die Fehlermeldung wieder an. Er47 zu quittieren. Symbol Parameter Bezeichnung Beschreibung Warmwassersollwert bei Während der Abtaustörung Er47 übernimmt der E-Heizstab die Warmwasser- Pset Störung bereitung. Es wird auf den Sollwert c17 geregelt. 38.0°C = Werkseinstellung 982008-EUROPA-333-Genius-DE01 | www.ochsner.com... -
Seite 16: Solarthermieanlage
Wenn die Solarthermie-Leistung ansteigt, kann die Wärmepumpe weggeschaltet werden. Dazu stehen die Parameter C65 und C66 zur Verfügung. T1+C61-C63 T1+C61 P1 Kollektorpumpe T1 Warmwasserspeicher-Temperatur (Mitte) T4 Kollektortemperatur T1+C61 T1+C61+C65-C66 A Wärmeanforderung T1 Warmwasserspeicher-Temperatur (Mitte) T4 Kollektortemperatur www.ochsner.com | 982008-EUROPA-333-Genius-DE01... -
Seite 17: Warmwassersollwert Bei Solarthermie-Betrieb
= Betriebsmodus deaktiviert on = Werkseinstellung E-Heizstab-Schalthysterese Der E-Heizstab schaltet nur dann ein, wenn T1 kleiner ist als C31. Pset 5.0°K = Werkseinstellung Abschaltoffset unter Sollwert Der E-Heizstab schaltet ab, wenn T1 größer ist als Sollwert-C32. 0.0°K = Werkseinstellung 982008-EUROPA-333-Genius-DE01 | www.ochsner.com... -
Seite 18: Externer Zusatzwärmeerzeuger
Die Warmwasserbereitung kann zusätzlich zur Wärme- pumpe und zum E-Heizstab über einen externen Zusatzwärmeerzeuger (Kessel, etc.) erfolgen. A-5K A Sollwert Symbol Parameter Bezeichnung Beschreibung a v to Externer Zusatzwärmeerzeuger on = Betriebsmodus aktiviert off = Betriebsmodus deaktiviert off = Werkseinstellung www.ochsner.com | 982008-EUROPA-333-Genius-DE01... -
Seite 19: Evu- Und Smartgrid-Funktion
0 = Werkseinstellung EVU-Abschaltung (Parameter B13=7) Die Wärmepumpe schaltet ab, wenn: ► Kontakt K2 offen ist (am Display wird „Stop“ angezeigt) ► der Warmwassersollwert erreicht ist. K2 (E2) Off OFF A Sollwert B Minimale Stillstandszeit des Verdichters (20 min.) 982008-EUROPA-333-Genius-DE01 | www.ochsner.com... -
Seite 20: Betriebsdaten Abfragen
{ PA1 der Wärmepumpen-Regelung. Trennen Sie die J2 auf 2 stellen { Wärmepumpe nicht von der Spannungsversor- gung. Displayparameter (Betriebswahlen und Zeitprogramme) zurücksetzen: PSet { PAL > Passwort: -19 J2 auf 4 stellen { www.ochsner.com | 982008-EUROPA-333-Genius-DE01... -
Seite 21: Modbus Konfigurieren
Unterstützte Function-Codes ► 0x03 Read Holding Register ► 0x04 Read Input Register ► 0x06 Write Single Register ► 0x16 Write Multiple Register ► 0x23 Read/Write Multiple Registers (der gleichzeiti- ge Zugriff auf Regler- und Display-Register ist nicht implementiert) 982008-EUROPA-333-Genius-DE01 | www.ochsner.com... -
Seite 22: Beispiel Für Eine Modbus-Kommunikation
Auflösung 0,01°C 2010 Aktuelle Überschussleistung Auflösung 1 W, kann positiv und negativ sein. Darstellung: 16 bit 2er-Komplement 2011 Leistung der variablen Heizung Auflösung 0,1% 2012 Totale berechnete Überschussleis- Auflösung 0,1 W tung 2013 Aktueller Warmwassersollwert Auflösung 0,1°C www.ochsner.com | 982008-EUROPA-333-Genius-DE01... -
Seite 23: Bedienung | Wartung Und Pflege
Notieren Sie sich vor der Kontaktaufnahme die Fabrika- tionsnummer und den Wärmepumpentyp Ihres Gerätes. Die Fabrikationsnummer und den Wärmepumpentyp Ih- res Gerätes können Sie auf dem Typenschild ablesen. Die Typenschilder sind außen an der Rückseite des Gerätes angebracht. 982008-EUROPA-333-Genius-DE01 | www.ochsner.com... -
Seite 24: Sicherheit
50°C einzustellen, um ein Auszirkulieren des ► Sobald Überschuss vorhanden ist, nimmt die Wärme- Warmwasserspeichers zu verhindern. pumpe die Energie auf, bis zu ihrem maximalen Vermögen (Sollwert der Antilegionellen-Funktion, Pa- rameter-Sollwert „2“, Werkseinstellung 60˚C). www.ochsner.com | 982008-EUROPA-333-Genius-DE01... - Seite 25 Wird länger als 10 Minuten kein Wert gesendet, wird die Überschussabnahme beendet. 2.100 1.400 1.000 ca. 2.900 W max. 3.600 W X Wärmeleistung [W] Y Leistung der Photovoltaikanlage [W] 1 Wärmepumpen-Anteil 2 Fixer E-Heizstab-Anteil 3 Variabler E-Heizstab-Anteil 982008-EUROPA-333-Genius-DE01 | www.ochsner.com...
-
Seite 26: Geräteinstallation Vorbereiten
Energieverluste zu vermeiden. Der Warmwasserspeicher muss mit anschließendem Rohrsystem und Ventilen frost- sicher gehalten werden. 9.1.1 Mindestabstände einhalten Halten Sie die folgenden Mindestabstände ein: ► Vorderseite: min. 1000 mm ► Deckel: min. 450 mm nach oben www.ochsner.com | 982008-EUROPA-333-Genius-DE01... -
Seite 27: Wärmequellenanschluss Vorbereiten
über Zuluftöffnungen, z. B. Türschlitze nötig) ► Die Luft wird ins Freie ausgeblasen (Überdruckver- schlussklappe notwendig) ► Keine Luftführung ► Die Raumluft aus dem Waschraum wird angesaugt und ausgeblasen ► Nutzung der Abwärme von Haushaltsgeräten und Entfeuchtung der Raumluft 982008-EUROPA-333-Genius-DE01 | www.ochsner.com... -
Seite 28: Geräteinstallation
WARNUNG: Verletzung » Beachten Sie beim transportieren das Ge- wicht des Gerätes. » Verwenden Sie beim transportieren geeignete Transporthilfen (z. B. Sackkarre). » Sorgen Sie dafür, dass beim transportieren ausreichend Personal anwesend ist. www.ochsner.com | 982008-EUROPA-333-Genius-DE01... -
Seite 29: Gerät Platzieren
0,3 l/h Kondenswasser anfallen. Kunststoffgleiter mit gummigelagerten Gedrei höhenverstellbaren Stellfüße. Es können Bode- nunebenheiten von max. 20 mm ausgeglichen 10.2.2 Zusätzliche Wärmeerzeuger werden. » Schließen Sie etwaige zusätzliche Wärmeerzeuger an den Heizregister-Anschlüssen Ihrer Wärmepumpe 1 Höhenverstellbare Stellfüße 982008-EUROPA-333-Genius-DE01 | www.ochsner.com... -
Seite 30: Wärmenutzungsanlage Anschließen
Gerätes an (unten). » Schließen Sie den Warmwasseranschluss an der Rückseite des Gerätes an (oben). » Installieren Sie gegebenenfalls in der Zuleitung ein Druckminderventil sowie einen Filter. » Achten Sie darauf, dass eine Entlüftungsmöglichkeit vorhanden ist (Öffnen des Warmwasserventils). www.ochsner.com | 982008-EUROPA-333-Genius-DE01... -
Seite 31: Elektrischer Anschluss
Wählen Sie als ausführender Fachhandwerker einen geeigneten Fehlerstromschutzschalter für die Anlage aus. Klemme Beschreibung Die Warmwasserwärmepumpe ist standardmäßig mit 2 m-Anschlussleitung für 220-240VAC/50Hz ausgerüstet. X2/E2 EVU-Abschaltung (externe Beschaltung, K2) X2/E3 SmartGrid-Funktion oder Lüftungsbetrieb (externe Be- schaltung, K3) 982008-EUROPA-333-Genius-DE01 | www.ochsner.com... -
Seite 32: Anschluss Einer Solarthermieanlage
BEDIENUNG | Geräteinstallation 10.4.3 Anschluss einer Solarthermieanlage An der Geräte-Rückseite stehen Klemmen für den elektri- schen Anschluss vom Kollektortemperaturfühler und der Kollektorpumpe zur Verfügung. Klemme Beschreibung Kollektorpumpe (Solarthermieanlage) oder Ladepumpe (externer Zusatzwärmeerzeuger) X2/F4 Kollektortemperaturfühler (Solarthermieanlage) www.ochsner.com | 982008-EUROPA-333-Genius-DE01... -
Seite 33: 10.4.4 Modbus-Anbindung
Jumper zu entfernen, ist das Wärmepumpen-Ge- häuse zu öffnen (siehe „Frontpanel demontieren“ auf Seite 37). ► Empfohlenes Buskabel: 2x2x08-EIB-Buskabel, wobei ein Aderpaar für A und B zu verwenden ist. Der Ka- belschirm ist mit Common zu verbinden. 982008-EUROPA-333-Genius-DE01 | www.ochsner.com... -
Seite 34: Inbetriebnahme
BEDIENUNG | Inbetriebnahme 11. Inbetriebnahme Für eine Inbetriebnahme ist der OCHSNER-Kundendienst oder ein autorisierter Kundendienst-Partner anzufordern. Inbetriebnahme-Termine sind mindestens 2 Wochen zuvor anzumelden. 11.1 Bevor Sie erstmals einschalten » Stellen Sie sicher, dass keine Personen beim erstma- ligen Einschalten gefährdet werden können. -
Seite 35: Störungen Beheben
Wärmepumpen-Betriebswahl = oFF und temporär mit E-Heizstab heizen. Frostschutz Wärmequelle Lüftungsklappen montieren. (automatische Quittierung) Wärmepumpen-Symbol blinkt Zeitablauf auf 1,5 bis 2 Jahre vorüber Schutzanoden erneuern/prüfen, Zeitzähler durch Heizungsbauer zurück- setzen lassen ErAn Fremdstromanode-Fehlfunktion Kontaktieren Sie den Kundendienst 982008-EUROPA-333-Genius-DE01 | www.ochsner.com... -
Seite 36: 12.1 Störungsmeldungen Am Touch-Display
Ventilatordrehzahl < Mindestdrehzahl für länger als 10 Sek. Er19 Ventilator steckt fest keine Ventilatordrehzahl trotz Ansteueung für länger als 10 Sek. gemessen Fehler Flash Flash-Speicher hat Verifikation nicht bestanden Fehler EEPROM EEPROM-Speicher hat Verifikation/reset nicht bestanden www.ochsner.com | 982008-EUROPA-333-Genius-DE01... -
Seite 37: Gerätewartung
Wir empfehlen auch, eine Reinigung des Verdampfers vorzunehmen. Ebenso sollten Luftkanäle und etwaige Schutzgitter und Filter auf Sauberkeit überprüft werden. Der OCHSNER-Kundendienst steht Ihnen zur Durch- führung von Wartungen bzw. Überprüfungen gerne zur Verfügung. 13.2 Frontpanel demontieren Sachschaden Das Demontieren des Frontpanels ist aus- schließlich von autorisierten Fachhandwerkern... -
Seite 38: Abdeckhaube Demontieren
Die Verwendung von überdurchschnitt- lich aggressivem Trinkwasser ohne besondere Schutzmaßnahmen kann den Warmwasserspei- cher beschädigen. » Drehen Sie den Deckel der Abdeckhaube entgegen dem Uhrzeigersinn. » Heben Sie den Deckel der Abdeckhaube an und ent- fernen Sie den Deckel. www.ochsner.com | 982008-EUROPA-333-Genius-DE01... -
Seite 39: Warmwasserspeicher Entkalken
Verwenden Sie ausschließlich Entkalkungsmittel, welche zur Anwendung für Trinkwasser-Warmwas- 13.7 Wartungsvertrag serspeicher zugelassen sind. Die Fa. OCHSNER bietet eine breite Produktpalette an Je nach Warmwassertemperatur und Wasserhärte sind Wartungsverträgen an. Weitere Informationen hierzu fin- nach DIN 1988-7:2004-12 folgende Wasserbehandlungen den Sie auf www.ochsner.com. -
Seite 40: Technische Daten
BEDIENUNG | Technische Daten 14. Technische Daten 14.1 Datentabelle EUROPA 333 Genius GERÄTEDATEN: Abmessungen (Durchmesser x Höhe) [mm] 650 x 1850 Bauart Kompakt Gewicht [kg] Steuerung elektronisch Tiptronic plus S (Touch-Display) Farbe Gehäuse tigerweiß 29/11289/grau RAL 7016 TECHNISCHE DATEN: Phasen/Nennspannung/Frequenz... - Seite 41 BEDIENUNG | Technische Daten EUROPA 333 Genius VENTILATOR: Bauart Radialventilator Anzahl [Stk.] Spannung / Frequenz [V]/[Hz] 220-240 / 50 Leistungsaufnahme Max. Betriebsstrom 1,40 Luftvolumenstrom freiblasend [m³/h] 360-510 Stufenlos regelbar integriert Externe Pressung [Pa] VERDAMPFER: Bauart Luft/Lamellenrohr Werkstoff Kupfer/Aluminium Anzahl [Stk.] Abtautechnik / Frostschutzabschaltung Heißgas...
-
Seite 42: Steuerung
Störfestigkeit für Industriebereiche EN 61000-6-3 Störaussendung Wohnbereich, Geschäfts- und Gewerbebereiche, Kleinbetriebe ECHTZEITUHR: Ganggenauigkeit 50 pmm (Fehler max. 5 Sekunden pro Tag), Pufferung der Batterie durch Gold-Cap bis zu 3 Tage. Bei längerem Stromausfall muss die Uhr neu gestellt werden. www.ochsner.com | 982008-EUROPA-333-Genius-DE01... -
Seite 43: Diagramme
2200 0,45 0,93 1900 0,24 0,00 1900 0,29 0,33 1900 0,32 0,58 1900 0,29 0,69 1600 0,15 0,00 1600 0,17 0,23 1600 0,19 0,41 1600 0,17 0,49 Luftleistung (50 Hz) Versorgungsspannung Frequenz Drehzahl Leistungsaufnahme Stromaufnahme Volumenstrom Druckerhöhung 982008-EUROPA-333-Genius-DE01 | www.ochsner.com... -
Seite 44: Angaben Zum Energieverbrauch
>25 0,50% ► Gesamtoberschwingungsgehalt (THD) 8% ► Frequenz 49,5 Hz bis 50,5 Hz ► Langsame Spannungsänderungen 230 VAC ± 10% (Integrationsintervall 10 min) ► Schnelle Spannungsänderungen 230 VAC ± 5% (In- tegrationsintervall 10 ms) ► Spannungsunsymmetrie 2% www.ochsner.com | 982008-EUROPA-333-Genius-DE01... -
Seite 45: Abmessungen Und Anschlüsse
9 E-Heizstab, Zusatzheizung (G 6/4“) 10 Fühler-Tauchhülse (G 1/2“) 11 Heizregister-Austritt (G 3/4“) 12 Kaltwassereintritt (G 3/4“) 13 Klemme X1 für die Kollektorpumpe 14 Klemme X3 für die Modbus-Anbindung 15 Klemme X2 zur externen Beschaltung 16 Rollbond-Kondensator 982008-EUROPA-333-Genius-DE01 | www.ochsner.com... -
Seite 46: Umwelt Und Recycling
Sammelstelle ist nicht vorgesehen. Kältemittel R134a Der Kältekreis dieses Gerätes ist mit dem Kältemittel R134a gefüllt. Das Kältemittel R134a ist ein im Kyoto-Pro- tokoll erfasstes fluoriertes Treibhausgas. Das Kältemittel R134a darf nicht in die Atmosphäre abgelassen werden. www.ochsner.com | 982008-EUROPA-333-Genius-DE01... -
Seite 47: Konformitätserklärung
Änderung des (der) Gerät(e)s verliert diese Erklärung Ihre Gültigkeit. certifies that the following indicated device(s) introduced into the market by OCHSNER fulfill the requirements of the harmonized EU-directi- ves, EU-safety standards and EU-standards relating to the specific product. Any modification to device(s) that have not been approved by us effectively voids this statement. - Seite 48 Kundendienst-Hotline: +49 (0) 69 256694-495 kontakt@ochsner.com www.ochsner.com kontakt@ochsner.de www.ochsner.com www.ochsner.com Zentrale/Werk OCHSNER East A-3350 Haag PL 31-302 Kraków Ochsner-Straße 1 ul. Pod Fortem Nr. 19 Hotline für Systempartner: +43 (0) 820 201020 Tel.: +48 (0)12 4214527 Kundendienst-Hotline: +43 (0) 5 04245-499 kontakt@ochsner.pl...
