Einbauanweisung

Platzwahl

Das Gerät und seine Abgasführung grundsätzlich so einbau-
en, dass es für Servicearbeiten (z. B. an Elektronik, Gas- und
Wasseranschluss über eine Serviceklappe, Möbeltüre etc.)
jederzeit gut zugänglich ist und leicht aus- und eingebaut wer-
den kann.
Der Abstand des Gerätes zu den umliegenden Möbel- oder
Fahrzeugteilen muss allseitig mindestens 10 mm betragen.
Der Abstand zwischen Warmluftrohren und angrenzen-
den hitzeempfindlichen Bauteilen muss mindestens
10 mm betragen.
Unterhalb des Gerätes dürfen sich keine wärmeempfindlichen
Materialien befinden (z. B. Bodenbeläge wie PVC o. Ä., Kabel,
etc.), da am Geräteboden hohe Umgebungstemperaturen auf-
treten können.
Im Lieferumfang ist ein zweites Typenschild (Duplikat) mit ab-
lösbarem Barcode enthalten.
Sollte nach dem Einbau der Heizung das Typenschild auf der
Heizung nicht lesbar sein, so ist das zweite Typenschild (Dupli-
kat) an einer gut sichtbaren Stelle auf dem Gerät anzubringen.
Das Duplikat ist nur in Verbindung mit dem Original zu
verwenden.

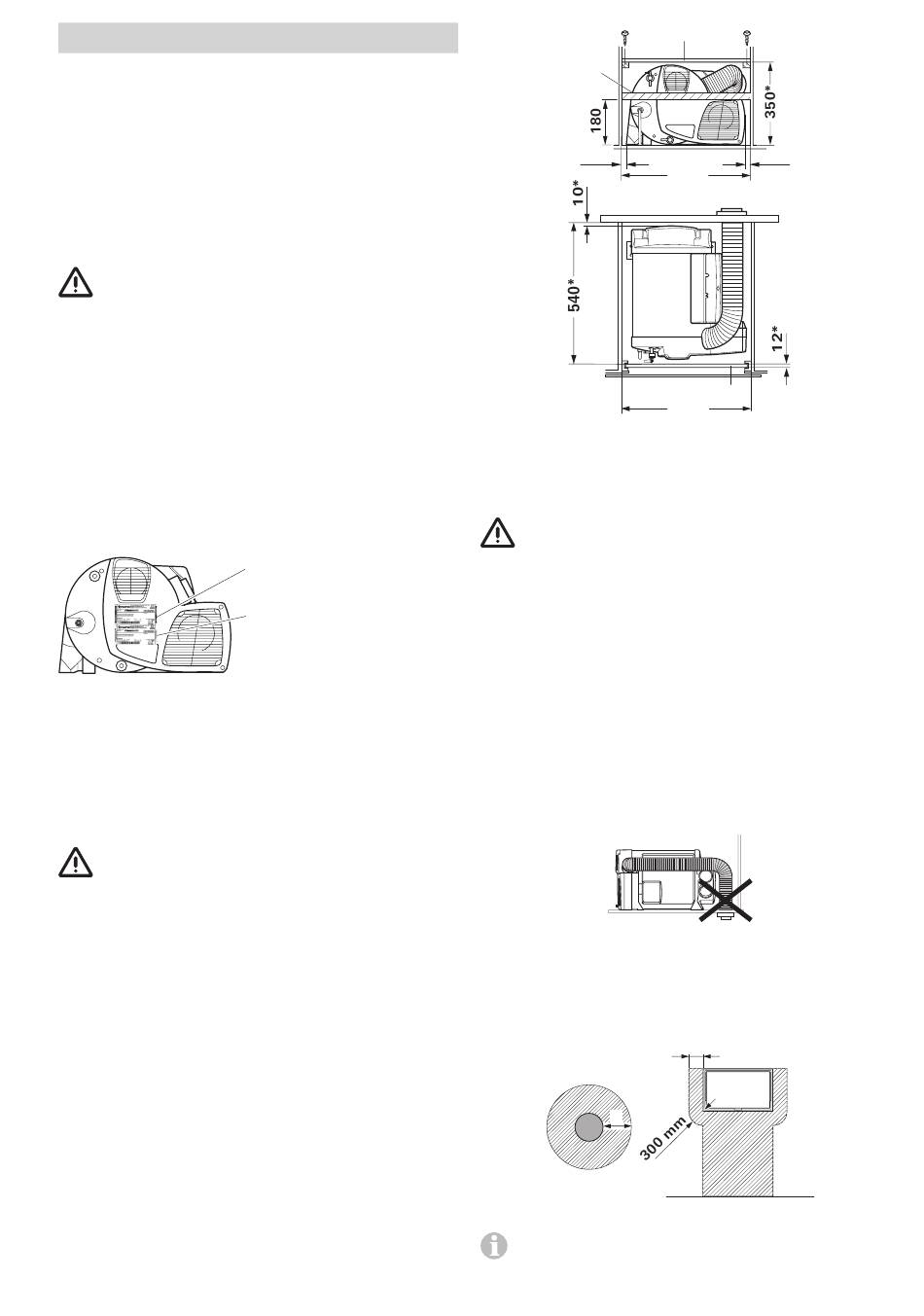

Bild 1
Um eine gleichmäßige Aufheizung des Fahrzeuges zu er-
zielen, muss die Heizung möglichst zentral im Fahrzeug in
einem Kleiderschrank, in Stauräumen oder Ähnlichem mit
ausreichender Höhe so montiert werden, dass die Luftver-
teilungsrohre annähernd gleich lang verlegt werden können.
Für die Luftansaugung muss der Einbauraum über entspre-
chende Öffnungen verfügen – siehe Umluftansaugung und
Warmluftverteilung.
Um eine mögliche Gefährdung von Personen durch ei-
ne sich bei einem Unfall eventuell lösende Heizung zu
verringern, kann die obere Abdeckplatte (17) des Einbau-
schrankes bündig mit der Heizung an den übrigen Möbelteilen
festgeschraubt werden. Abhängig von der Einbausituation
muss quer zur Fahrtrichtung – insbesondere bei Heckeinbau-
ten – eine stabile Möbelkonsole (18) vor (neben) der Heizung
angebracht werden. Hierzu kann eine massive Leiste (Quer-
schnitt mindestens 30 x 50 mm) in einer Höhe von
ca. 180 mm über dem Boden oder eine Platte (18a) zum Ein-
schieben an einer stabilen Möbelkonsole angebracht werden.
Um Bauteile innerhalb des Gerätes nicht zu beschädigen, dür-
fen keine Kabel oder Wasserleitungen an der Isolierung des
Gerätes befestigt werden.
Betriebswichtige Teile des Fahrzeuges dürfen in ihrer Funktion
nicht beeinträchtigt werden.
Original
Duplikat
18
10*
Bild 2
* Mindestmaße – je nach Einbausituation muss zusätzlicher
Platz für Gasanschluss, Wasseranschlüsse und Sicherheits-/
Ablassventil berücksichtigt werden. Alle Maße in mm.
Mögliche Erstickungsgefahr durch Abgase.
– Kamine müssen so platziert sein, dass das Eindrin-
gen von Abgasen in den Innenraum nicht möglich ist.
– Kamin nicht in der Seitenwand einbauen, in der
sich die Tür befindet und ein Vorzelt angebaut wer-
den kann.
– Bei einem Kastenwagen Kamin so einbauen, dass
die geöffnete Schiebetür keinesfalls den Kamin
verdeckt.
– Der Abstand zwischen Abgasführung und angren-
zenden hitzeempfindlichen Bauteilen muss mindes-
tens 10 mm betragen.
– Der Kamin muss als Wand- oder Dachkamin ausge-
führt werden..
Bild 3
Der Wand- oder Dachkamin ist so anzubringen, dass sich in-
nerhalb von 500 mm (R) kein Tankstutzen oder keine Tankent-
lüftungsöffnung befindet. Außerdem darf sich innerhalb von
300 mm keine Entlüftungsöffnung für den Wohnbereich oder
Fensteröffnung befinden.
R
Bild 4
Bei der Montage des Kamins direkt unter einem zu öff-
nenden Fenster, ist zwingend ein elektrischer Fenster-
schalter (Art.-Nr. 34000-85800) anzubringen.
17
10*
500*
18a
500*
300 mm
DE
5
