Truma Combi series Einbauanweisung Seite 2

Combi (E)
DE
Einbaubeispiel
1 Flüssiggas-Heizung
Combi (E)
2 Bedienteil
3 Raumtemperaturfühler
4 Umluftansaugung
(min. 150 cm²)
5 Warmluftrohre
6 Warmluftausströmer
7 Wandkamin
NL
Inbouwvoorbeeld
1 Vloeibaar-gasverwarming
Combi (E)
2 Bedieningspaneel
3 Binnentemperatuurvoeler
4 Omgevingsluchtaanzuiging
(min. 150 cm²)
5 Warmeluchtbuizen
6 Luchtuitblaasroosters
7 Wandafvoer
2
3
5

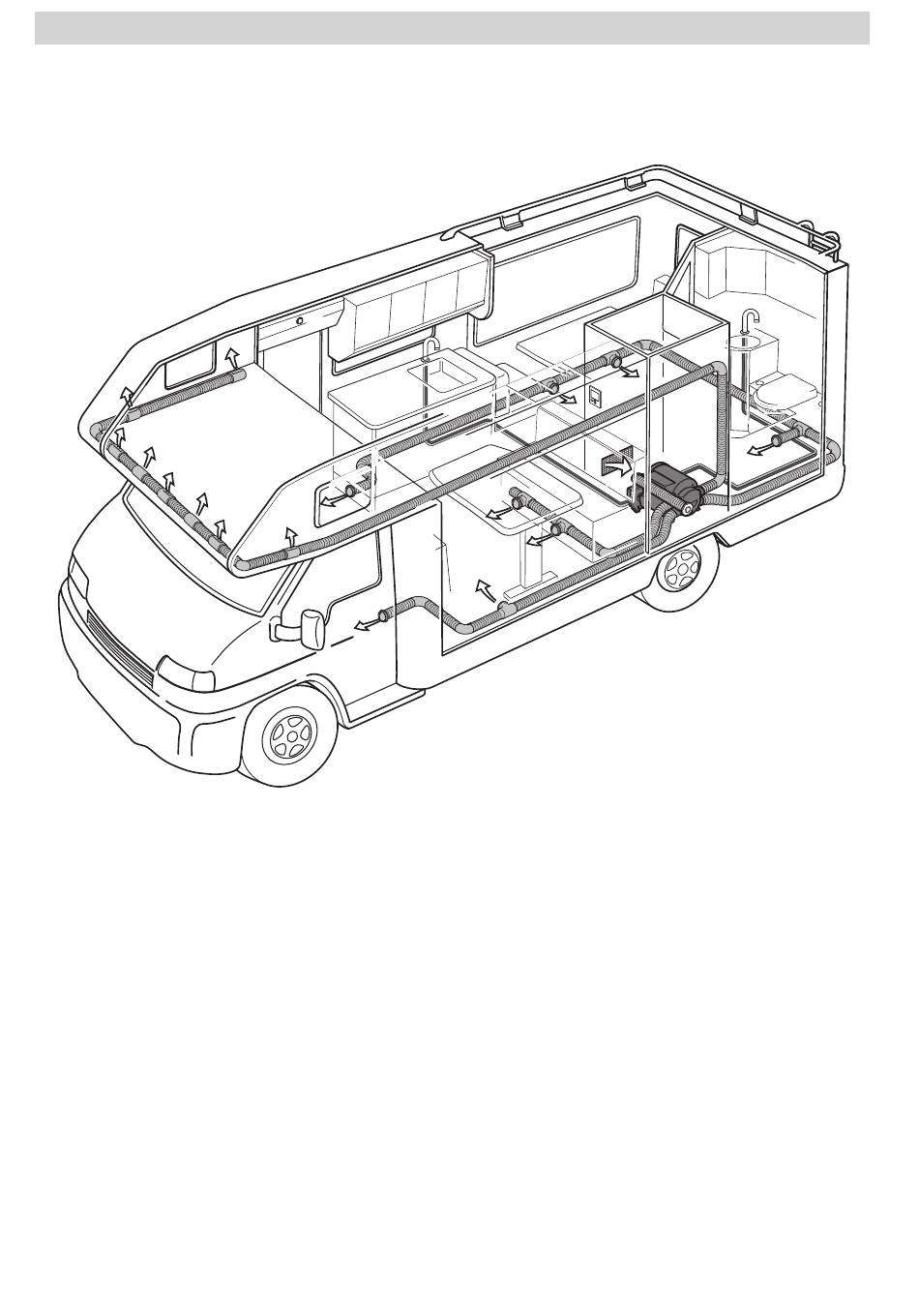

EN
Installation example
1 Liquid gas heater
Combi (E)
2 Control panel
3 Room temperature sensor
4 Circulated air intake
(min. 150 cm²)
5 Warm air ducts
6 Warm air vent
7 Wall cowl
DA
Monteringseksempel
1 Varmeanlæg til flydende gas
Combi (E)
2 Betjeningsdel
3 Rumtemperaturføler
4 Cirkulationsluftindtag
(min. 150 cm²)
5 Varmluftrør
6 Varmluftdyser
7 Vægskorsten
2
4
6
FR
Exemple de montage
1 Chauffage au gaz liquéfié
Combi (E)
2 Pièce de commande
3 Sonde de température
ambiante
4 Aspiration de l'air de
circulation (min. 150 cm²)
5 Tuyaux d'air chaud
6 Bouches de sortie d'air chaud
7 Cheminée latérale
SV
Monteringsexempel
1 Gasolvärmare
Combi (E)
2 Manöverenhet
3 Rumstemperatursensor
4 Cirkulationsluftintag
(minst 150 cm²)
5 Varmluftsrör
6 Varmluftsutlopp
7 Väggskorsten
1
7
IT
Esempio d'installazione
1 Riscaldamento a gas liquido
Combi (E)
2 Unità di comando
3 Sensore temperatura
ambiente
4 Aspirazione dell'aria di
ricircolo (min. 150 cm²)
5 Tubi dell'aria calda
6 Diffusori dell'aria calda
7 Camino a parete
