VACON · 100
6.2.4.2
Die RS-485-Busvorspannung
Wenn kein Gerät an der RS-485-Busleitung Daten sendet, sind alle Geräte im Leerlauf. Unter
solchen Bedingungen ist die Busspannung in einem unbestimmten Zustand, aufgrund der
Abschlusswiderstände normalerweise nahe 0 V. Dies kann zu Problemen beim
Zeichenempfang führen, da der RS485-Standard das Spannungsintervall von -200 m bis +200
mV als undefinierten Zustand betrachtet. Aus dem Grund wird eine Busvorspannung
benötigt, damit die Spannung auch zwischen Nachrichten den Zustand „1" (über +200 mV)
behält.
Sofern das erste und letzte Gerät in der RS485-Busleitung keine eingebaute
Busvorspannung aufweist, benötigen Sie einen getrennten aktiven Abschlusswiderstand
speziell für den RS-485-Bus (z. B. aktives RS 485-Abschlusselement 6ES7972-0DA00-0AA0
von Siemens).
6.2.4.3
Unter Verwendung des Feldbus über ein RS485-Kabel

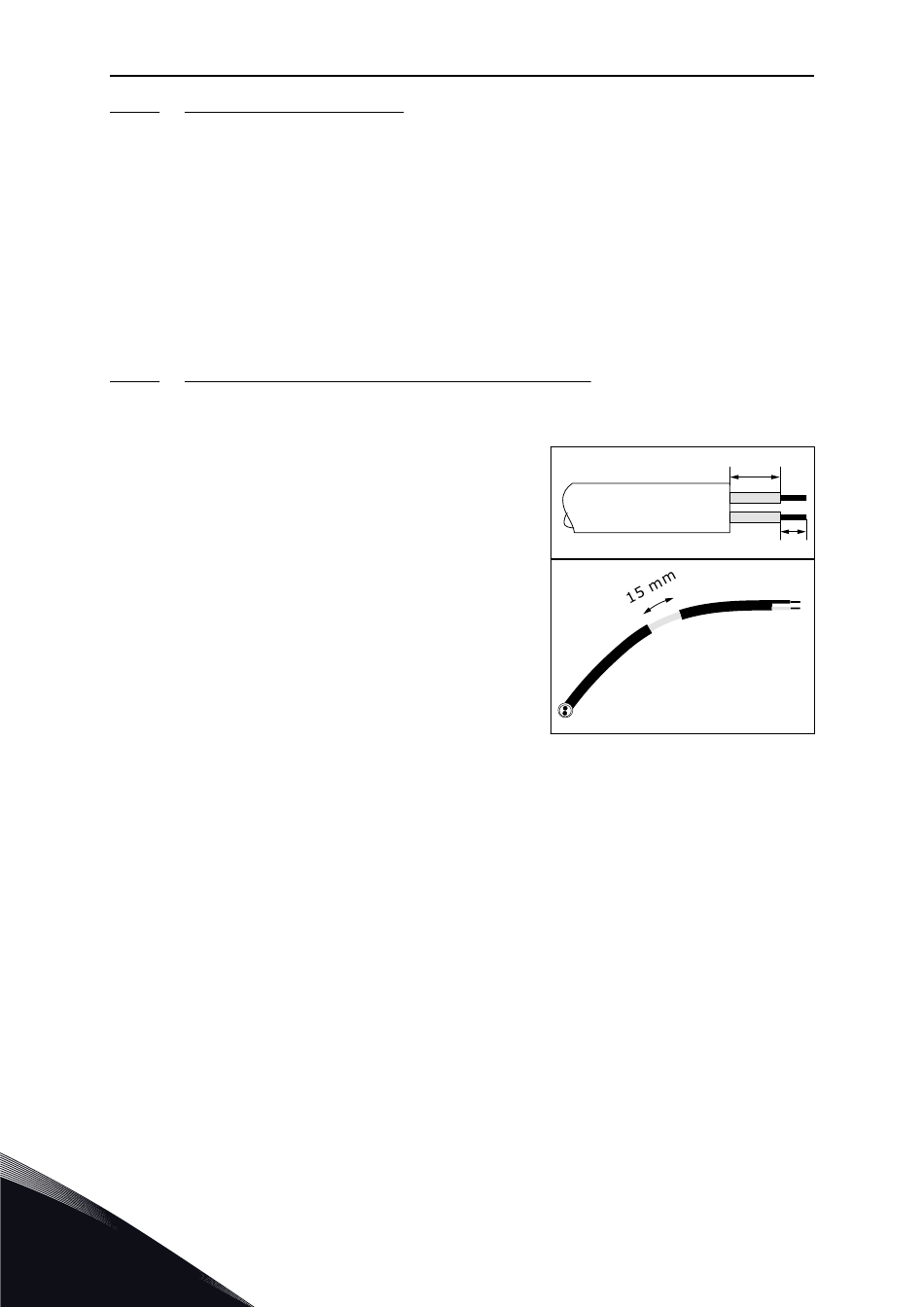

RS485-VERKABELUNG
1
Entfernen Sie ca. 15 mm (0,59 in) der grauen
Abschirmung des RS485-Kabels. Führen Sie dies
für die 2 Feldbuskabel aus.
a) Isolieren Sie die Kabel auf ca. 5 mm (0,20 in)
Länge ab, um sie in die Klemmen einführen zu
können. Lassen Sie nicht mehr als 10 mm (0,39
in) des Kabels aus den Klemmen ragen.
b) Isolieren Sie das Kabel soweit ab, dass Sie es
mit der Erdungsklemme für die Steuerleitung
am Gestell befestigen können. Die Isolierung
darf höchstens auf einer Länge von 15 mm
(0,59 in) entfernt werden. Die Aluminium-
Kabelabschirmung des Kabels darf nicht
entfernt werden.
6
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
STEUERFACH
10
5
