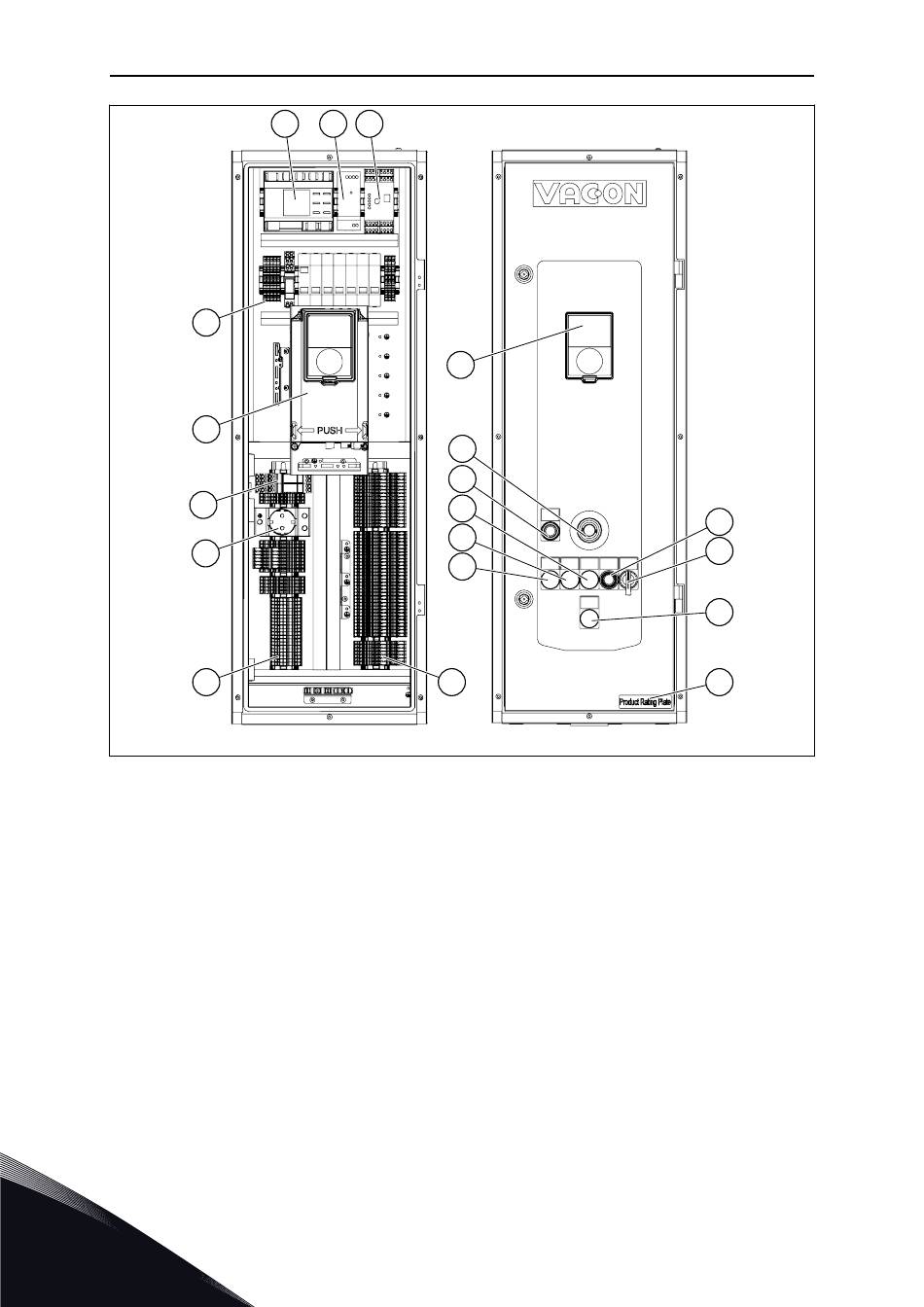

Abb. 46: Komponenten des Steuerfachs des Schaltschranks
A. Isolationsfehlersensor (+CPIF)
B. 24-VDC-Spannungsversorgung (+CAPD)
C. Not-Aus Kategorie 1 (+CPS1)
D. Leitungsschutzschalter für Hilfsgeräte
E. Steuereinheit
F. 230-V AC-Buchse (+CAPS)
G. Erweiterte E/A-Anschlüsse (+CTID) zur
freien Verwendung
H. Anschlüsse für Steuerleitung (Standard)
I.
Schalttafel
J. Not-Aus-Taster (+CPS0, +CPS1, +CPSB)
K. Taster „Reset" für Not-Aus (+CPS1)
6.2
FELDBUSANSCHLÜSSE
Sie können den Umrichter über ein RS485- oder Ethernetkabel an den Feldbus anschließen.
Wenn Sie ein RS485-Kabel verwenden, schließen Sie es an Klemme A und B der E/A-
6
A
B
C
H
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
I
J
K
L
M
N
L. Fehlersignalleuchte (+CDLP)
M. Betriebssignalleuchte (+CDLP)
N. Bereitsignalleuchte (+CDLP)
O. Taster „Reset" (+CDLP)
P. 0/1-Startschalter (+CICO)
Q. Isolationsfehler (+CPIF)
R. Typenschild des Umrichters,
Optionscodes und Seriennummer
S. Die Hilfsrelais für einen zusätzlichen
Schaltschrank- und Sinusfilter-
Übertemperaturüberwachungskreis
(+COSI und/oder MR9, MR11 und MR12)
STEUERFACH
