MONTAGE
Tabelle 8: Optionen und zugehörige Codes
Gruppe
Bodensockel-Optionen
Kühloptionen
Schaltschrank
Sonderkonstruktion
Zulassungen
* = Diese Optionen sind für die NAM-Version nicht verfügbar.
+ CAMH: MOTORHEIZUNGSREGELUNG
Mit dieser Option können Sie die Versorgung für eine Motorheizung zur Vermeidung von
Kondensation regeln. Die externe Versorgung ist an die -XD1.1-Anschlüsse im unteren
Bereich des Schaltschranks angeschlossen. Wenn der Umrichter nicht in Betrieb ist,
schaltet das Steuerrelais +QAM die externe Versorgung auf die Ausgangsklemmen (-XDN).
Wenn der Umrichter in Betrieb ist, unterbricht das Steuerrelais die externe Versorgung zur
Motorheizung. Zum Deaktivieren der Funktion öffnen Sie den Leitungsschutzschalter –FCN.
Das Steuerrelais +QAM verwendet GND (-XD2:13) und Relais RO1 (-XD2:21).
Anforderungen: +CAPU Anschlüsse für Hilfs-AC-Versorgung und +CAPD 24-VDC-
Spannungsversorgung
-XD1
L

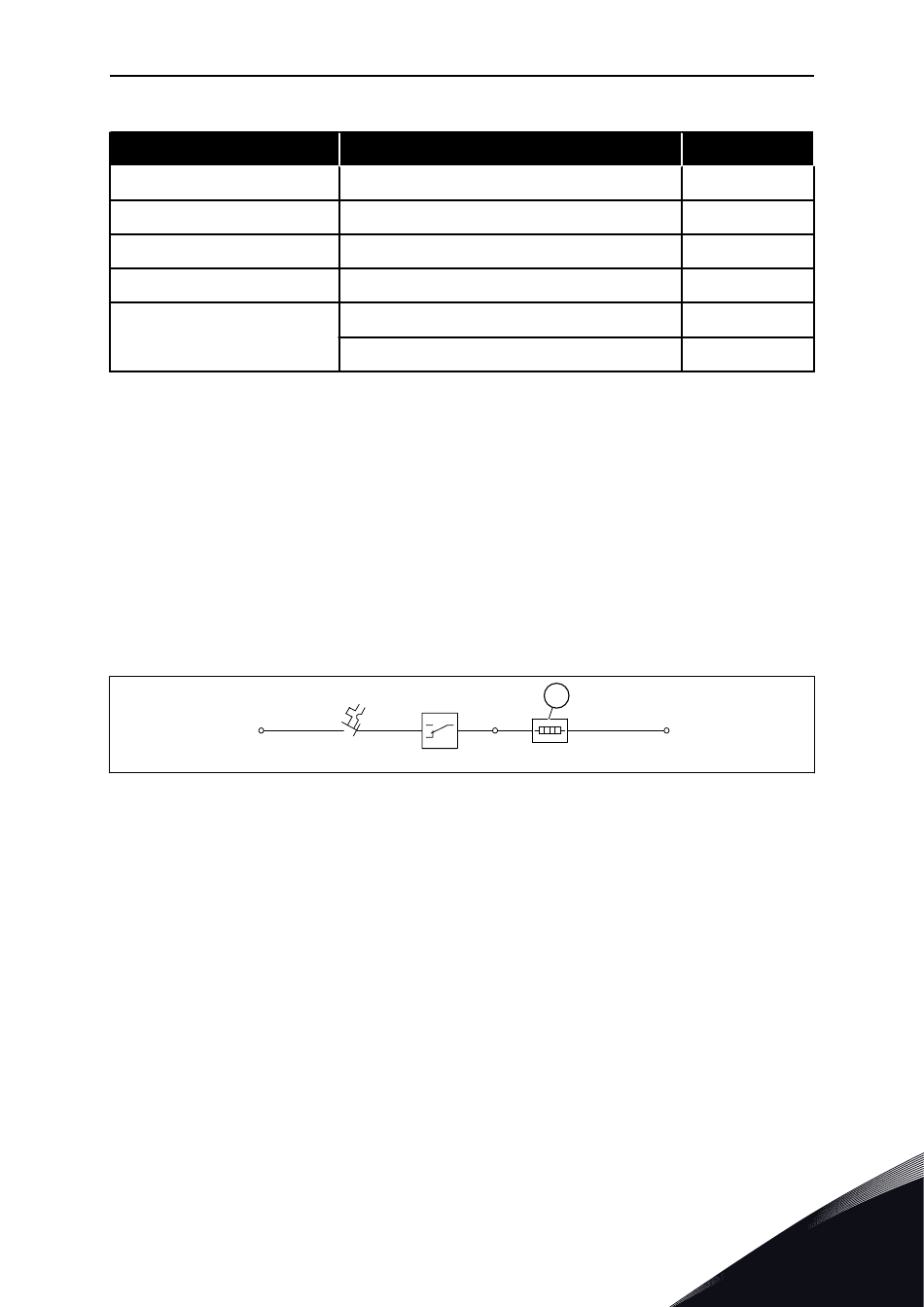

Abb. 18: Motorheizungsregelung
A. Heizelement ist nicht im Lieferumfang
enthalten
+CACH: SCHRANKHEIZUNG
Durch diese Option steigt die Innentemperatur im Schaltschrank über die
Umgebungstemperatur, wodurch Kondensation im Inneren verhindert wird. Jeder
Schaltschrank verfügt über 1 Heizung.
Die externe Versorgung ist an die -XD1.1-Anschlüsse angeschlossen. Das Heizelement ist
selbstregelnd. Wenn der Umrichter nicht in Betrieb ist, schaltet das Steuerrelais +QAM die
Versorgung auf die Ausgangsklemmen (-XD4). Wenn der Umrichter in Betrieb ist, unterbricht
das Steuerrelais die externe Versorgung zur Schrankheizung. Zum Deaktivieren der Funktion
öffnen Sie den Leitungsschutzschalter –FCE.
Das Steuerrelais +QAM verwendet GND (-XD2:13) und Relais RO1 (-XD2:21).
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
Name
Bodensockel 200 mm
Kühlung über Kühlkanal
IP 54
Seetaugliche Konstruktion
UL-gelistet
Nicht UL-gelistet
-FCN
-QAM
-XDN
1
6 A
+CHPH
+CHCB
+EMAR *
+GAUL
+GNUL
A
-XDN
N
VACON · 37
Code
+IP54
4
