Danfoss Vacon 100 industrial Installationshandbuch Seite 34

VACON · 34
Ø13
639
676.5
459

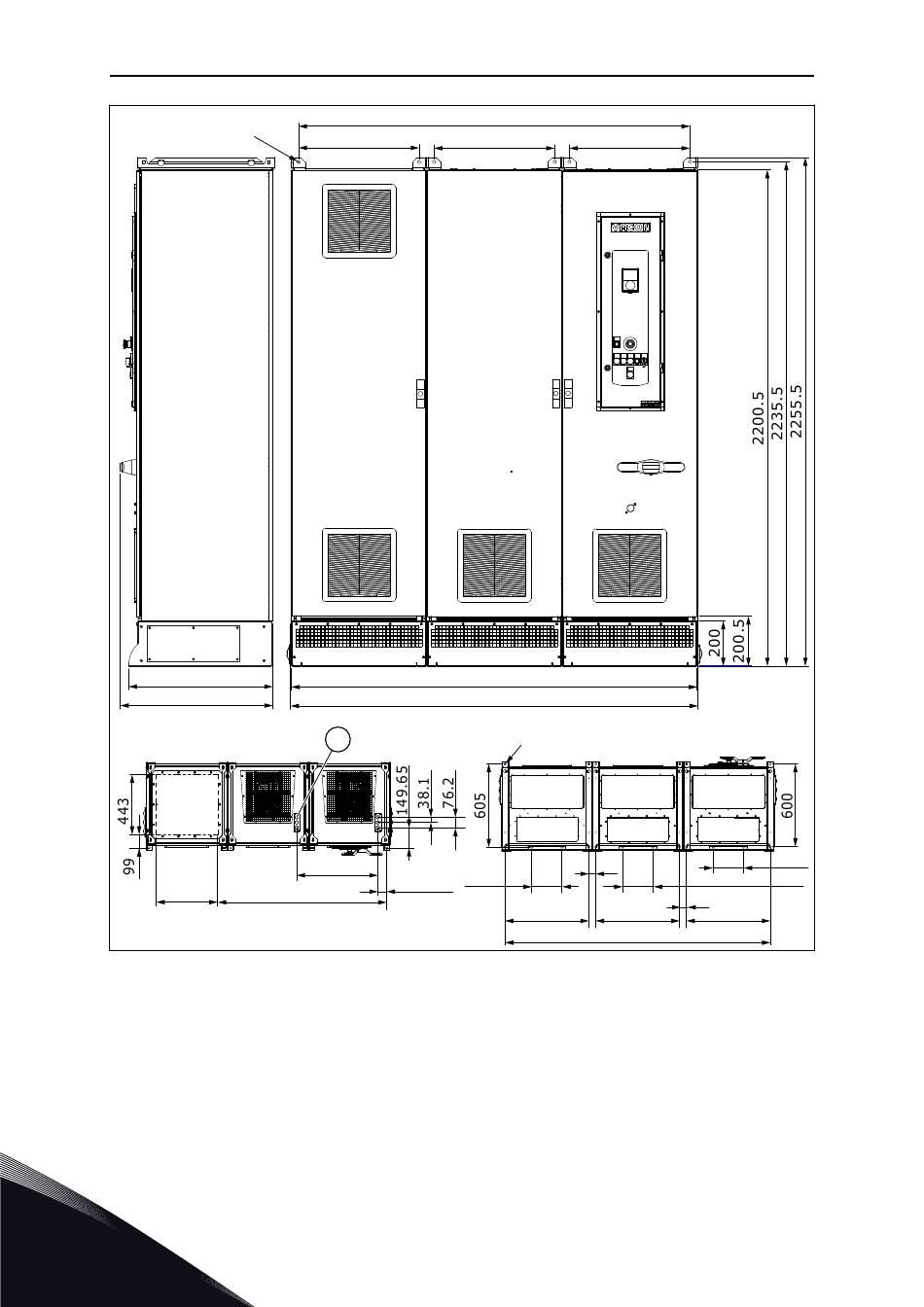

Abb. 16: Abmessungen des Schaltschranks in mm mit optionaler Verkabelung von oben bzw.
Netzschütz, MR12, NAM. Die Abbildung zeigt den Frequenzumrichter mit optionaler Verkabelung
von oben.
A. 6 x Kabelbohrung Ø 22 mm
4
535
A
600
64.75
1248
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
1735
535 535
1799
1807
Ø13
45
200
555 555
1755
MONTAGE
200
200
45
555
