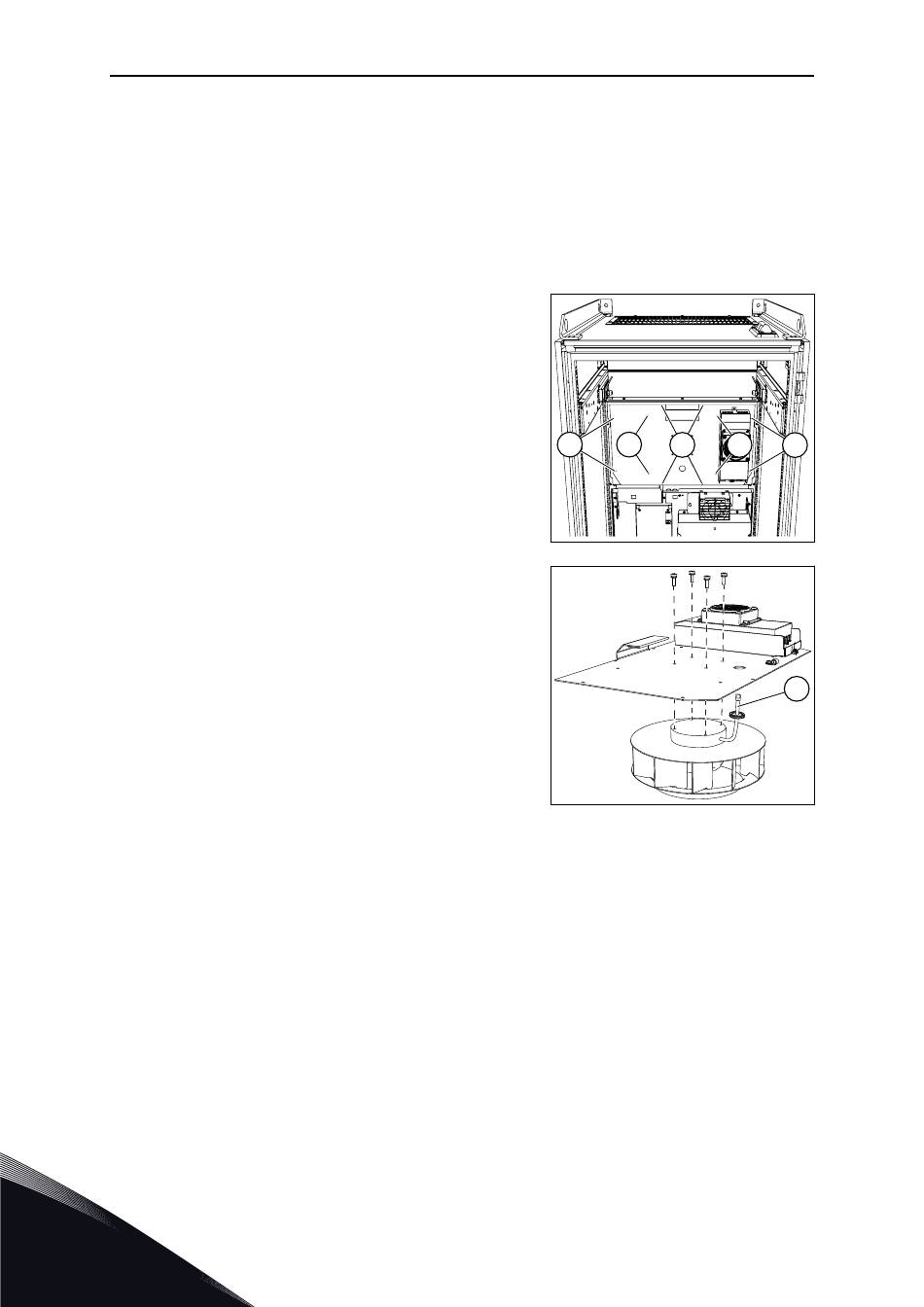

AUSTAUSCH DES HAUPTLÜFTERS, MR9 UND MR11
1
Entfernen Sie die Abdeckung des
Frequenzumrichters.
2
Kennzeichnen Sie die Kabel und trennen Sie die
Kabel vom Netzteil des Lüfters.
3
Entfernen Sie die 12 Schrauben von der
Abdeckplatte. Heben Sie die Hauptlüftereinheit
unter Verwendung des Griffs heraus.
4
Um den Lüfter von der Abdeckplatte zu lösen,
entfernen Sie die 4 Schrauben.
5
Lösen Sie die Kabeldurchführung am Lüfterkabel
von der Abdeckplatte und ziehen Sie das Kabel
heraus.
6
Tauschen Sie den Hauptlüfter aus.
a) Überprüfen Sie bei der Wiederanbringung der
Hauptlüftereinheit, ob das Dichtungsband
unter der Lüfterplatte in gutem Zustand ist.
b) Bringen Sie die Schrauben in der
Anzugsreihenfolge an, die auf der Abbildung
der Hauptlüftereinheit gekennzeichnet ist (1 > 2
> 3).
7
ANWEISUNGEN FÜR DIE INBETRIEBNAHME SOWIE ZUSÄTZLICHE ANWEISUNGEN
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
3
2
1
A. Das Lüfterkabel
