VACON · 50
auch wieder aus dem Schaltraum abführen. Da die Wärmeverluste des Umrichters direkt
nach außen gelangen, sinkt die notwendige Kühlleistung für den Schaltraum deutlich.

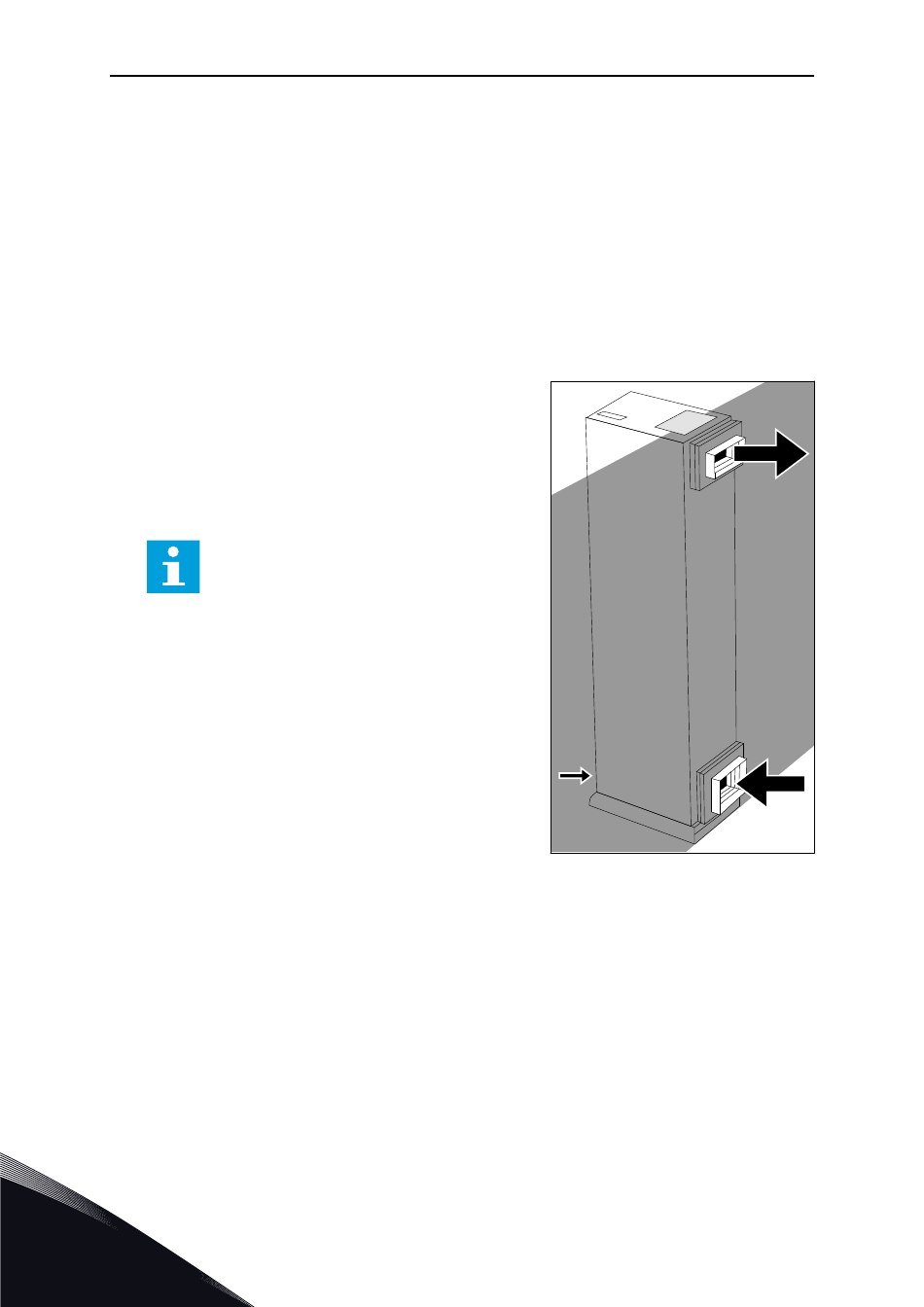

KÜHLUNG ÜBER RÜCKWÄRTIGEN KÜHLKANAL
1
Stellen Sie eine Öffnung in der Wand hinter dem
Schaltschrank her.
2
Zur Vermeidung von Kondensation im
Schaltschrank schließen Sie das Versorgungskabel
der Schaltschrankheizung (+CACH, standardmäßig
mit dieser Option) an die korrekten Anschlüsse im
Steuerfach an.
3
Befestigen Sie die Adapterflansche für den
Lüftungskanal mit Schrauben am Schaltschrank.
4
Installieren Sie den Schaltschrank nicht in einem
luftdichten Raum. Ca. 5-10 % der Zuluft muss von
der Vorderseite kommen.
Das geschätzte Volumen der Zuluft von vorne
•
beträgt für MR8: 0 m
20m
, für MR11: 20m
3
HINWEIS!
Der MR8 nimmt keine Luft von der
Vorderseite auf.
5
Stellen Sie sicher, dass keine Partikel in der Luft
sind, die den Kühlkörper blockieren können.
6
Platzieren Sie den Schaltschrank direkt vor der
Wand oder befestigen Sie Adapterflansche am
Lüftungskanal.
Befestigen Sie keine weiteren Teile, außer dem
•
weißen Flansch, den Sie im Bild sehen, an
anderen Teilen des Umrichters.
7
Stellen Sie sicher, dass Sie die Öffnungen korrekt
abdichten.
4
, MR9: 10m
, für MR10:
3
3
, für MR12: 40m
.
3
3
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
