STEUERFACH
Beachten Sie, dass die Lackschicht als Isolator auf Metall wirkt und eine Erdung verhindert.
Entfernen Sie die Lackschicht, bevor Sie die Erdung herstellen.
In diesem Kapitel werden die Prinzipien der Erdung des Kabelschirms beschrieben.
Beachten Sie, dass der interne RS485-Feldbus in VACON 100
Steckbrücken für Erdungsoptionen besitzt.
Verbinden Sie den Kabelschirm direkt am Rahmen des Frequenzumrichters (Abb. 55 und
Abb. 57).
A

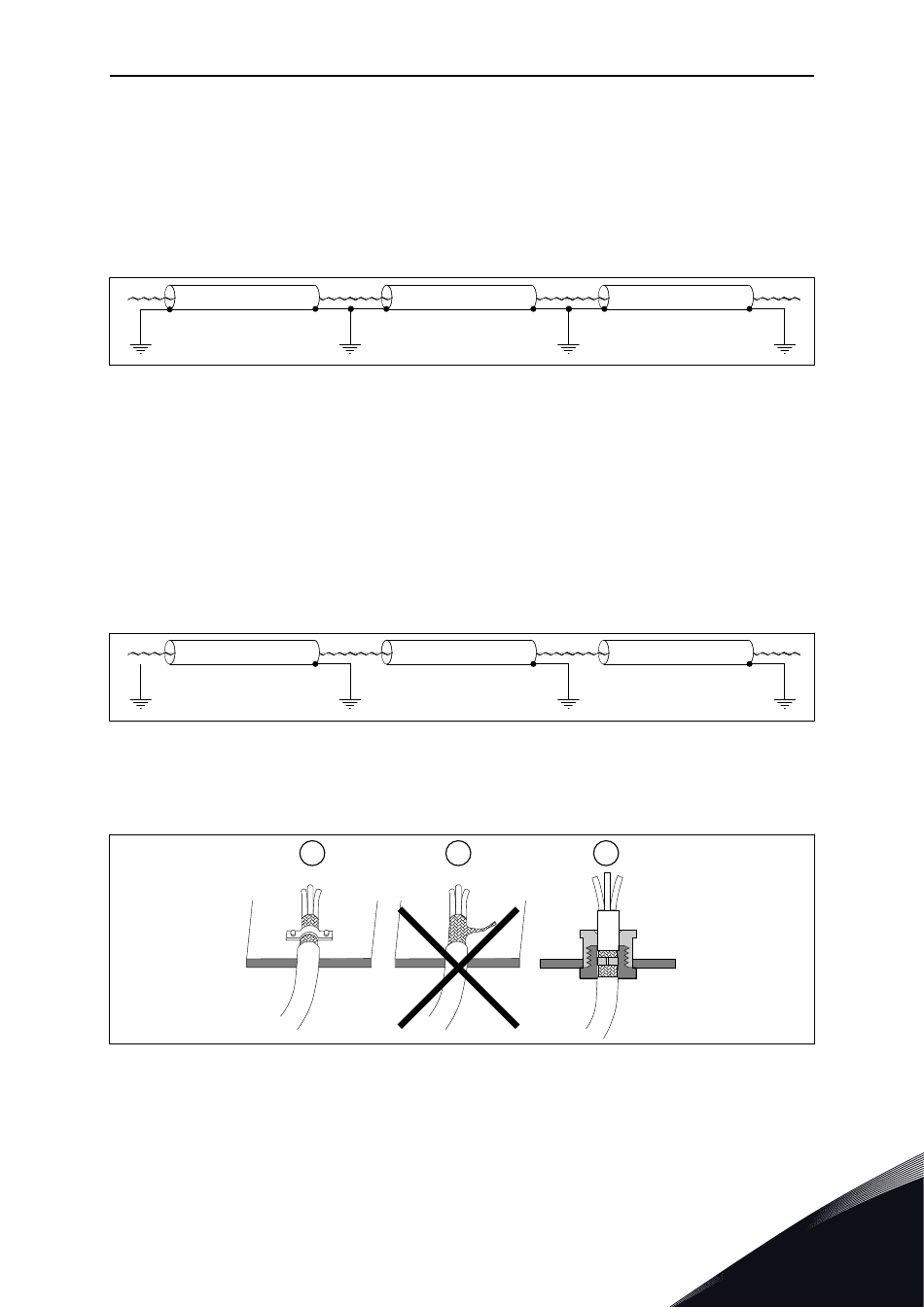

Abb. 55: Erdung in störungsintensiver Umgebung mit gutem Potenzialausgleich. Wenn die
Potenziale an den Punkten A, B, C und D sehr unterschiedlich sind und nicht gleichgesetzt werden
können, schneiden Sie die Abschirmungen wie in Abb. 56.
Wenn die Erdungspotenziale der angeschlossenen Geräte unterschiedlich sind, bewirkt der
beidseitig angeschlossene Kabelschirm, dass Strom in der Abschirmung fließt. Um dies zu
verhindern, muss der Kabelschirm an einer Stelle zwischen den Geräten getrennt oder
durchgeschnitten werden (Abb. 56).
Bei starken Störungen kann der Kabelschirm freigelegt und dann um 360 Grad () direkt über
die Erdung des Frequenzumrichters (Abb. 57) geerdet werden. Wenn die Verbindung wie in
Abb. 56 hergestellt wird, sollte die Erdung an einem Ort erfolgen, der dem Ort am nächsten
liegt, an dem die Störungen auf das Kabel treffen.
A
Abb. 56: Erdung in störungsintensiver Umgebung mit schlechtem Potenzialausgleich. Ein Beispiel
für das Schneiden der Abschirmung.
Wir empfehlen die Erdung des Kabelschirms wie in den Beispielen A und C (Abb. 57). Erden
Sie den Kabelschirm nicht wie in Beispiel B.
Abb. 57: Erdung des Kabelschirms
A. Kabelschelle
B. Erdungsklemme
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
B
B
A
B
C. Kabelbuchse
-Produkten keine
®
C
C
C
VACON · 99
D
D
6
