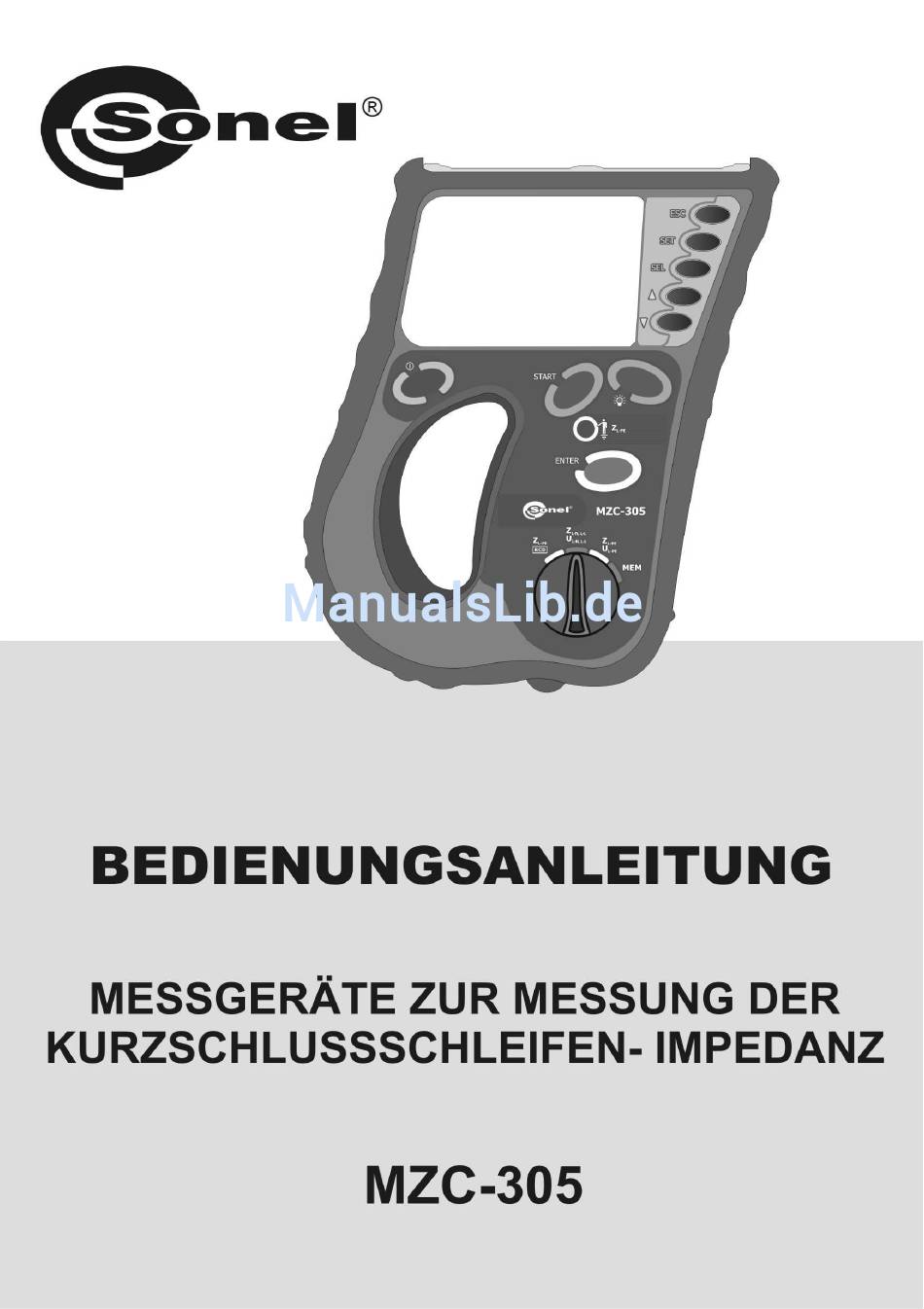

- Seite 5 BEDIENUNGSANLEITUNG MESSGERÄT ZUR MESSUNG DER KURZSCHLUSSSCHLEIFEN- IMPEDANZ MZC-305 SONEL S. A. ul. Wokulskiego 11 58-100 Świdnica Version 1.07 2016.01.25...

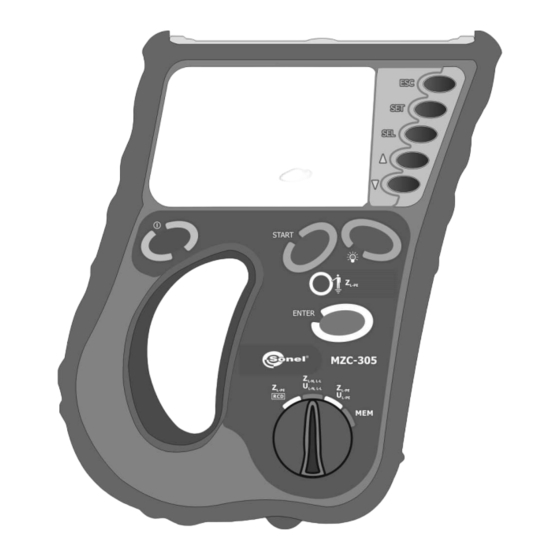

- Seite 6 Das Messgerät MZC-305 ist ein modernes Prüfgerät, das hohe Qualitätsstandards erfüllt, es ist einfach und sicher im Gebrauch. Dennoch ist es ratsam die vorliegende Bedienungsanleitung zu lesen, da dies erlaubt Messfehler zu vermeiden und eventuellen Problemen beim Gebrauch des Messgeräts vorbeugt.
-
Seite 7: Inhaltsverzeichnis
) ..............28 ECHSELN DER ATTERIEN KKUS RUNDSÄTZE FÜR DIE LLGEMEINE UTZUNG DER ICKEL YDRID KKUS MH) ........................30 REINIGUNG UND WARTUNG ................31 LAGERUNG ......................31 DEMONTAGE UND VERWERTUNG ..............31 TECHNISCHE DATEN ..................32 BEDIENUNGSANLEITUNG MZC-305 Version 1.07... - Seite 8 ................... 32 LLGEMEINE ATEN USÄTZLICHE ..................34 ATEN AUSRÜSTUNG ....................... 35 10.1 ..................35 TANDARDAUSRÜSTUNG USÄTZLICHES UBEHÖR 10.2 ..................35 HERSTELLER ....................... 37 BEDIENUNGSANLEITUNG MZC-305 Version 1.07...
-
Seite 9: Sicherheit
Sicherheit Das Messgerät MZC-305, das zu Kontrollprüfungen des Stromschlagschutzes und der Erdung in den elektroenergetischen Wechselstromnetzen bestimmt wird, dient zur Ausführung von Messungen, deren Ergebnisse den Sicherheitszustand der Installation bestimmen. Um die entsprechende Bedienung und Richtigkeit der erlangten Ergebnisse zu gewährleisten, sollten nachfolgende Empfehlungen beachtet werden: ... -
Seite 10: Messungen
Parameter wird bestätigt. Mit den Tasten wird der Parameterwert geändert. Der Wert oder das Symbol der Änderung blinkt. Das Symbol bedeutet, dass der Parameter aktiv ist, das Symbol - inaktiv. Die Parameter gemäß des nachstehenden Algorithmus einstellen: BEDIENUNGSANLEITUNG MZC-305 Version 1.07... -
Seite 11: Speichern Des Zuletzt Gemessenen Wertes
Spannungsmessdisplay mit der Taste ESC gelangt sind, kann das Ergebnis aufgerufen werden, indem Sie ENTER drücken. Mit derselben Taste kann das letzte Ergebnis aufgerufen werden, nachdem das Messgerät ausgeschaltet und wieder eingeschaltet wurde, solange die Position des Funktionsschalters nicht geändert wurde. BEDIENUNGSANLEITUNG MZC-305 Version 1.07... -
Seite 12: Wechselspannungsmessung
Die Impedanzmessungen der Kurzschlussschleife mit Wechselrichtern sind nicht effizient und die Messergebnisse nicht zuverlässig. Dies ergibt sich aus Veränderungen der internen Impendanz des Wechselrichters beim Betrieb. Die Impedanzmessungen der Kurzschlussschleife sollen nicht direkt hinter den Wechselrichtern durchgeführt werden. BEDIENUNGSANLEITUNG MZC-305 Version 1.07... -
Seite 13: Wahl Der Messparameter
Wahl der Länge des Kabels (das Symbol wird ausgegeben). Wenn Kabel mit Bananensteckern verwendet werden, muss vor der Messung die entsprechende Länge der Phasenleitung gewählt werden, entsprechend der Länge des Prüfkabels. Länge Parameter des Phasen- Kabels BEDIENUNGSANLEITUNG MZC-305 Version 1.07... -
Seite 14: Der Erwartete Kurzschlussstrom
Messgerät nicht im Stande die Nennspannung zu bestimmen, um den Kurzschlussstrom zu berechnen. In einem solchen Fall werden anstatt des Kurzschlussstroms, horizontale Linien ausgeblendet. Auf der unten stehenden Abbildung wurden die Spannungsbereiche gezeigt, für die der Kurzschlussstrom berechnet wird. BEDIENUNGSANLEITUNG MZC-305 Version 1.07... -
Seite 15: Messung Der Parameter Der Kurzschlussschleife In Den Kreisen L-N Und L-L
Der Spannungsbereich für die Impedanzmessung ist 2.5.3 Messung der Parameter der Kurzschlussschleife in den Kreisen L-N und L-L Schalten Messgerät ein. Drehschalter auf Z/U stellen. L-N,L-L Abhängig von den Anforderungen wählen Sie die entsprechenden Messparameter, gemäß Punkt 2.5.1. BEDIENUNGSANLEITUNG MZC-305 Version 1.07... - Seite 16 Phasenkabels L oder das Symbol Spannung U Führen Sie die Messung durch, indem Sie START drücken. Lesen Sie das Hauptmessergebnis ab: Widerstand der Kurzschlussschleife oder den Kurzschlussstrom I Die Zusatzergebnisse können abgelesen werden, indem Sie die Tasten verwenden. BEDIENUNGSANLEITUNG MZC-305 Version 1.07...
- Seite 17 - Die Durchführung einer Vielzahl von Messungen in kurzen Zeitabständen kann dazu führen, dass im Gerät Wärme ausgesondert wird. Das Gehäuse des Messgerätes kann sich dadurch aufwärmen. Dies ist eine normale Erscheinung und das Gerät besitzt eine Wärmeschutzsicherung. BEDIENUNGSANLEITUNG MZC-305 Version 1.07...
-
Seite 18: Zusatzinformationen, Die Das Messgerät Ausgibt
Fehler während der Messung - Spannungsschwund nach Messung Beschädigung des Kurzschlusskreises des Messgeräts. 2.5.4 Messung der Parameter der Kurzschlussschleife L-PE Schalten Messgerät ein. Drehschalter auf Z/U stellen. L-PE Abhängig von den Anforderungen wählen Sie die entsprechenden Messparameter, gemäß Punkt 2.5.1. BEDIENUNGSANLEITUNG MZC-305 Version 1.07... - Seite 19 Überprüfung der Wirksamkeit des Stromschlagschutzes des Gehäuses des Gerätes, im Falle: a) des Netzes TN b) des Netzes TT. Das Messgerät ist für die Messung bereit. Länge des Phasenkabels L oder das Symbol Spannung U L-PE BEDIENUNGSANLEITUNG MZC-305 Version 1.07...
-
Seite 20: Messung Der Impedanz Der Kurzschlussschleife Im Kreis L-Pe, Der Durch Einen Rcd-Schalter Gesichert Ist
Fehlermeldungen wie für die Messung im Kreis L-N und L-L. 2.5.5 Messung der Impedanz der Kurzschlussschleife im Kreis L-PE, der durch einen RCD-Schalter gesichert ist Das Messgerät MZC-305 ermöglicht die Impedanzmessungen der Kurzschlussschleife, ohne Änderungen in Netzen mit Wechselstromschaltern, mit einem Nennstrom von mehr als 30mA, durchführen zu müssen. - Seite 21 Bereich, für den eine Messung L-N! vorgenommen werden kann. Die Spannung auf den Klemmen L und PE des Messgeräts befindet sich nicht im Bereich, für den eine L-PE! Messung vorgenommen werden kann. BEDIENUNGSANLEITUNG MZC-305 Version 1.07...
- Seite 22 Die Leitung N ist nicht angeschlossen Eine Rückmeldung wird nach der Messung ausgeblendet, falls Störungen während der Messung auftreten. Das Messergebnis kann in diesem Fall fehlerhaft sein. Fehlermeldungen wie für die Messung im Kreis L-N und L-L. BEDIENUNGSANLEITUNG MZC-305 Version 1.07...
-
Seite 23: Speicherung Der Messergebnisse
Speicherung der Messergebnisse Die Messgeräte MZC-305 verfügen über einen Speicher von bis zu 3500 einzelnen Messergebnissen. Der Speicher ist in 10 Datenbanken mit jeweils 99 Zellen aufgeteilt. Dank der dynamischen Zuweisung der Speicherkapazität kann jede der Zellen eine unterschiedliche Anzahl an Ergebnissen beinhalten, abhängig von den Anforderungen. - Seite 24 Zelle (Punkt 3.2) ausgewählt haben, oder die aktuelle beibehalten wollen, drücken Sie erneut ENTER. Es wird kurz das folgende Display angezeigt, und es werden 3 kurze Tonsignale ausgegeben, danach kehrt das Messgerät zurück zur Anzeige des letzten Messergebnisses. BEDIENUNGSANLEITUNG MZC-305 Version 1.07...
-
Seite 25: Änderung Der Nummer Der Zelle Und Der Datenbank
Messfunktion gespeichert und die Messparameter werden eingestellt. Änderung der Nummer der Zelle und der Datenbank Nach der Messung drücken Sie bitte die Taste ENTER. Das Messgerät befindet sich im Speichermodus. Die Nummer der Zelle blinkt. Änderung mit den Tasten BEDIENUNGSANLEITUNG MZC-305 Version 1.07... -
Seite 26: Speicher Durchsuchen
Tasten Das Blinken der Datenbank oder Zelle bedeutet die Möglichkeit sie zu ändern. Anmerkungen: - Wenn Sie den Speicher durchsuchen ist die Funktion der ESC-Taste die gleiche wie die der Taste SETUP, aber mit umgekehrter Reihenfolge. BEDIENUNGSANLEITUNG MZC-305 Version 1.07... -
Seite 27: Öschen Des Speichers
Punkt 3.2. Nummer der Zelle vor “1” einstellen..die Nummer der Zelle verschwindet, und es erscheint ein Symbol, das die Bereitschaft zum Löschvorgang signalisiert. Die Taste ENTER drücken. Es erscheint “?” , die Bestätigung des Löschvorganges. BEDIENUNGSANLEITUNG MZC-305 Version 1.05... -
Seite 28: Löschen Des Gesamten Speichers
Löschvorgang beendet wurde, werden 3 kurze Tonsignale ausgegeben und die Zelle 1 wird eingestellt. 3.4.2 Löschen des gesamten Speichers Schalten Messgerät ein. Drehschalter Funktionswahlschalter auf MEM stellen. Nummer der Datenbank einstellen, “0” bis “9”... BEDIENUNGSANLEITUNG MZC-305 Version 1.05... -
Seite 29: Verbindung Zum Computer
Zur Zusammenarbeit des Messgerätes mit einem Computer ist ein Kabel für die serielle Datenübertragung (USB-Kabel) und die entsprechende Software notwendig. Falls diese zusätzliche Ausrüstung nicht mit dem Messgerät erworben wurde, kann sie beim Hersteller oder autorisierten Händler gekauft werden, dort erhalten Sie auch detaillierte Informationen zu der Software. BEDIENUNGSANLEITUNG MZC-305 Version 1.05... -
Seite 30: Datenübertragung
3.5.3 Software-Aktualisierung Schalten Sie das Gerät ein, indem Sie Tasten ENTER SETUP gedrückt halten. Das Messgerät zeigt folgende Anzeige an. Nach dem Anschluss des Messgeräts an einen Computer über das USB-Kabel, befolgen Sie die Anweisungen des Programms. BEDIENUNGSANLEITUNG MZC-305 Version 1.05... -
Seite 31: Problemlösung
Spannung. wird aus dem Mittelwert errechnet. Das Messgerät zeigt Falsch ausgewählte Prüfkabel in den Werte um Null oder Null an, unabhängig von der Einstellungen des Messgerätes. Messstelle und diese Werte unterscheiden sich erheblich von den erwarteten. BEDIENUNGSANLEITUNG MZC-305 Version 1.05... -
Seite 32: Stromversorgung Des Messgeräts
Versorgungsspannung aufweist, sind mit zusätzlichen Fehlern belastet, die unmöglich abzuschätzen sind. Wechseln der Batterien (Akkus) Das Messgerät MZC-305 wird durch vier R6 Batterien oder Akkus versorgt (es wird empfohlen Alkali-Mangan-Batterien zu verwenden). Die Batterien (Akkus) befinden sich im unteren Teil des Gehäuses. - Seite 33 Nachdem die Batterien / Akkus gewechselt wurden, wird das Messgerät im Versorgungsquellenwahlmodus eingeschaltet. Die gewählte Versorgungsquelle: Akkus. wird die Stromquelle geändert Mit den Tasten (Batterien oder Akkus). BEDIENUNGSANLEITUNG MZC-305 Version 1.05...
-
Seite 34: Allgemeine Grundsätze Für Die Nutzung Der Nickel-Hydrid-Akkus (Ni-Mh)
Akkutemperatur ist ein Signal für die Beendigung des Ladeprozesses und ist eine typische Erscheinung. Die Ladung der Akkus bei einer hohen Umgebungstemperatur verkürzt nicht nur die Lebensdauer der Batterien sondern verursacht auch einen schnelleren Anstieg der Akkutemperatur, eines Akkus, der nicht voll aufgeladen wurde. BEDIENUNGSANLEITUNG MZC-305 Version 1.05... -
Seite 35: Reinigung Und Wartung
Verbrauchte elektronische Geräte bei einer Sammelstelle gemäß Elektro-Altgeräte-Gesetz abgeben. Vor der Übergabe der Geräte an die Sammelstelle keine Teile der Geräte selbst demontieren. Die lokalen Vorschriften betreffs der Abfälle wie Verpackungen, verbrauchte Batterien und Akkus, befolgen. BEDIENUNGSANLEITUNG MZC-305 Version 1.05... -
Seite 36: Technische Daten
Reaktanz der Kurzschlussschleife Auflösung Anzeigebereich Grundlegende Unsicherheit 0..19,99 0,01 (5% + 5 Ziffern) Werte Z 20,0..199,9 0,1 (5% + 5 Ziffern) Werte Z Berechnet und angezeigt für die Werte ZS<200 BEDIENUNGSANLEITUNG MZC-305 Version 1.05... - Seite 37 Reaktanz der Kurzschlussschleife Auflösung Anzeigebereich Grundlegende Unsicherheit 0..19,99 0,01 (6% + 10 Ziffern) Werte Z 20,0..199,9 0,1 (6% + 5 Ziffern) Werte Z Berechnet und angezeigt für die Werte Z <200 BEDIENUNGSANLEITUNG MZC-305 Version 1.05...
-
Seite 38: Zusätzliche Daten
Bedingungen verwendet wird und für Messlabore bei der Eichung. Zusätzliche Messunsicherheiten gemäß IEC 61557-3 (Z) Größe die Einfluss hat Zusätzliche Messunsicherheit Kennzeichnung Lage Versorgungsspannung 0% (BAT leuchtet nicht auf) Kabel 1,2m – 0Ω Temperatur 0...35°C Kabel 5m – 0,011Ω Kabel 10m – 0,019Ω BEDIENUNGSANLEITUNG MZC-305 Version 1.05... -
Seite 39: Ausrüstung
DC Komponente Ausrüstung 10.1 Standardausrüstung Zur Standardausrüstung, die vom Hersteller geliefert wird, gehören: Das Messgerät MZC-305 – WMPLMZC305 ein Satz Prüfkabel: Kabel 1,2m mit Bananensteckern – 3 Stk. (gelb – WAPRZ1X2YEBB, rot - WAPRZ1X2REBB und blau - WAPRZ1X2BUBB) ... - Seite 40 WAADAAGT32P – 5-Leiter-Version WAADAAGT32C – 4-Leiter-Version für dreiphasige Adapter AGT-16P Buchsen WAADAAGT63P – 5-Leiter-Version für dreiphasige Adapter AGT-32P Buchsen WAPROSONPE4 für dreiphasige Adapter AGT-63P Buchsen LSWPLMPI502 Meßbrief Programm Erstellung Messprotokollen „SONEL Reports” BEDIENUNGSANLEITUNG MZC-305 Version 1.05...
-
Seite 41: Hersteller
Der Hersteller des Geräts, von dem der Garantie- und Nachgarantieservice geführt wird, ist: SONEL S.A. ul. Wokulskiego 11 58-100 Świdnica Polen tel. +48 74 858 38 60 fax +48 74 858 38 09 E-mail: export@sonel.pl Web page: www.sonel.pl Achtung: Zur Durchführung der Reparaturarbeiten ist nur der Hersteller befugt. BEDIENUNGSANLEITUNG MZC-305 Version 1.05... - Seite 42 BEDIENUNGSANLEITUNG MZC-305 Version 1.05...
