Anmerkungen:
Der Gebrauch von Firmeneigenen Leitungen und die Wahl der entsprechenden Länge,
gewährleistet die Einhaltung der angegebenen Messgenauigkeit.
Kabel mit Uni-Schuko-Steckern sind für Messungen in Netzen mit Spannungen bis 250V
geeignet.

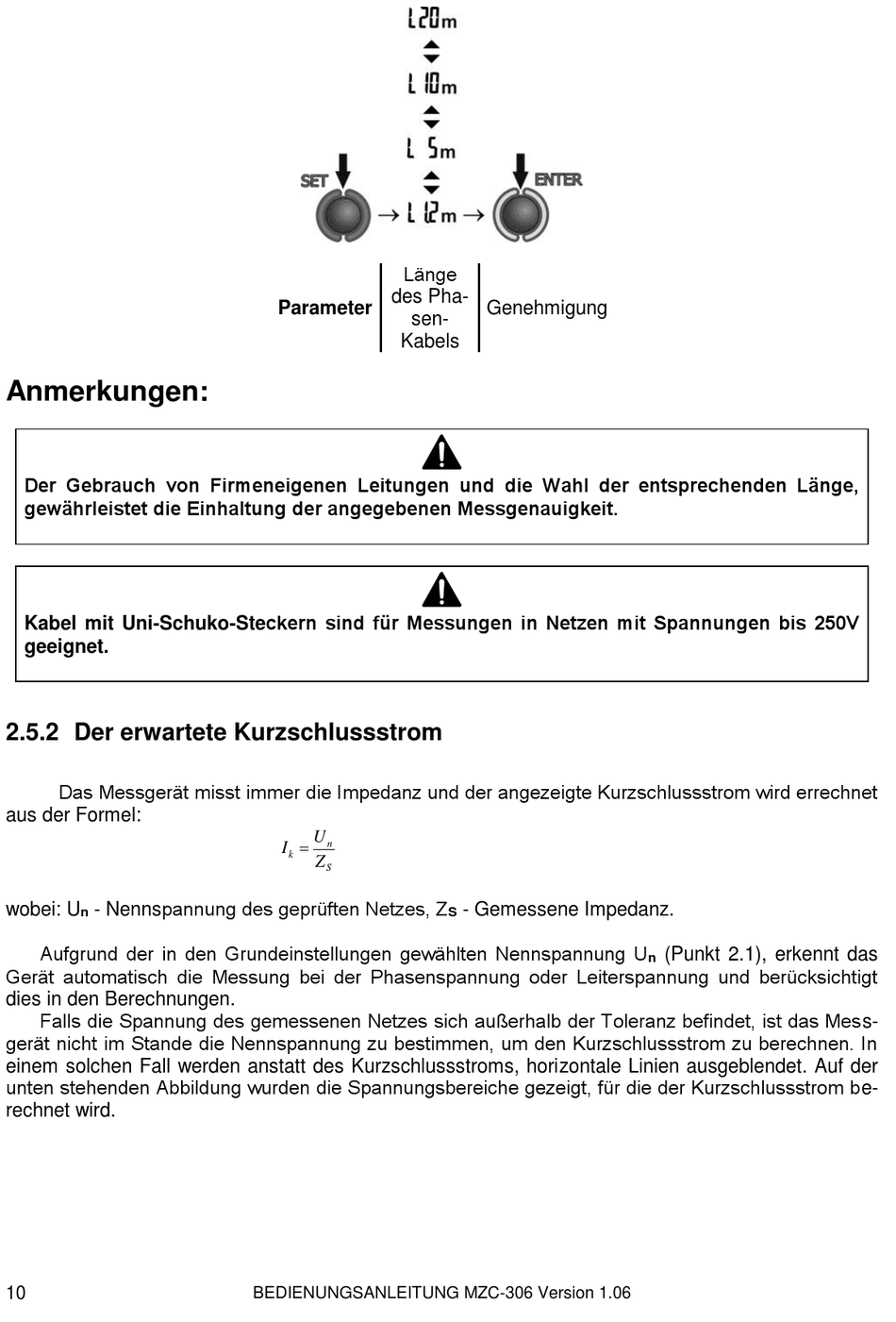

2.5.2 Der erwartete Kurzschlussstrom
Das Messgerät misst immer die Impedanz und der angezeigte Kurzschlussstrom wird errechnet
aus der Formel:
- Nennspannung des geprüften Netzes, Z
wobei: U
n
Aufgrund der in den Grundeinstellungen gewählten Nennspannung U
Gerät automatisch die Messung bei der Phasenspannung oder Leiterspannung und berücksichtigt
dies in den Berechnungen.
Falls die Spannung des gemessenen Netzes sich außerhalb der Toleranz befindet, ist das Mess-
gerät nicht im Stande die Nennspannung zu bestimmen, um den Kurzschlussstrom zu berechnen. In
einem solchen Fall werden anstatt des Kurzschlussstroms, horizontale Linien ausgeblendet. Auf der
unten stehenden Abbildung wurden die Spannungsbereiche gezeigt, für die der Kurzschlussstrom be-
rechnet wird.
10
Länge
des Pha-
Parameter
sen-
Kabels
U
I
n
k
Z
S
BEDIENUNGSANLEITUNG MZC-306 Version 1.06
Genehmigung
- Gemessene Impedanz.
S
(Punkt 2.1), erkennt das
n
