2.5
Messung der Parameter der Kurzschlussschleife
Falls im geprüften Netz sich Wechselstromschalter befinden, müssen sie währen
der Messung der Impedanz durch Überbrückung umgangen werden. Denken Sie
jedoch daran, dass auf diese Weise Änderungen im gemessenen Kreis durchge-
führt werden und die Ergebnisse können von den tatsächlichen Abweichen.
Jedes Mal nach den Messungen müssen die an der Installation vorgenommenen
Änderungen beseitigt werden und die Funktion des Wechselstromschalters
muss überprüft werden.
Dies gilt nicht für Messungen des Widerstandes im Kreis unter der Verwendung
der Funktion Z
Die Impedanzmessungen der Kurzschlussschleife mit Wechselrichtern sind
nicht effizient und die Messergebnisse nicht zuverlässig. Dies ergibt sich aus
Veränderungen der internen Impendanz des Wechselrichters beim Betrieb. Die
Impedanzmessungen der Kurzschlussschleife sollen nicht direkt hinter den
Wechselrichtern durchgeführt werden.
2.5.1 Wahl der Messparameter
RCD.
L-PE
Die Länge des Phasenkabels gemäß des nachstehenden
Algorithmus und gemäß der Regeln, die bei der Einstellung
der allgemeinen Parameter beschrieben wurden, einstellen.
HINWEIS: das Uni-Schuko-Kabel WS-xx wird vom Messge-
rät erfasst und in diesem Fall besteht keine Möglichkeit der
Wahl der Länge des Kabels (das Symbol
geben). Wenn Kabel mit Bananensteckern verwendet wer-
den, muss vor der Messung die entsprechende Länge der
Phasenleitung gewählt werden, entsprechend der Länge
des Prüfkabels.
BEDIENUNGSANLEITUNG MZC-306 Version 1.06

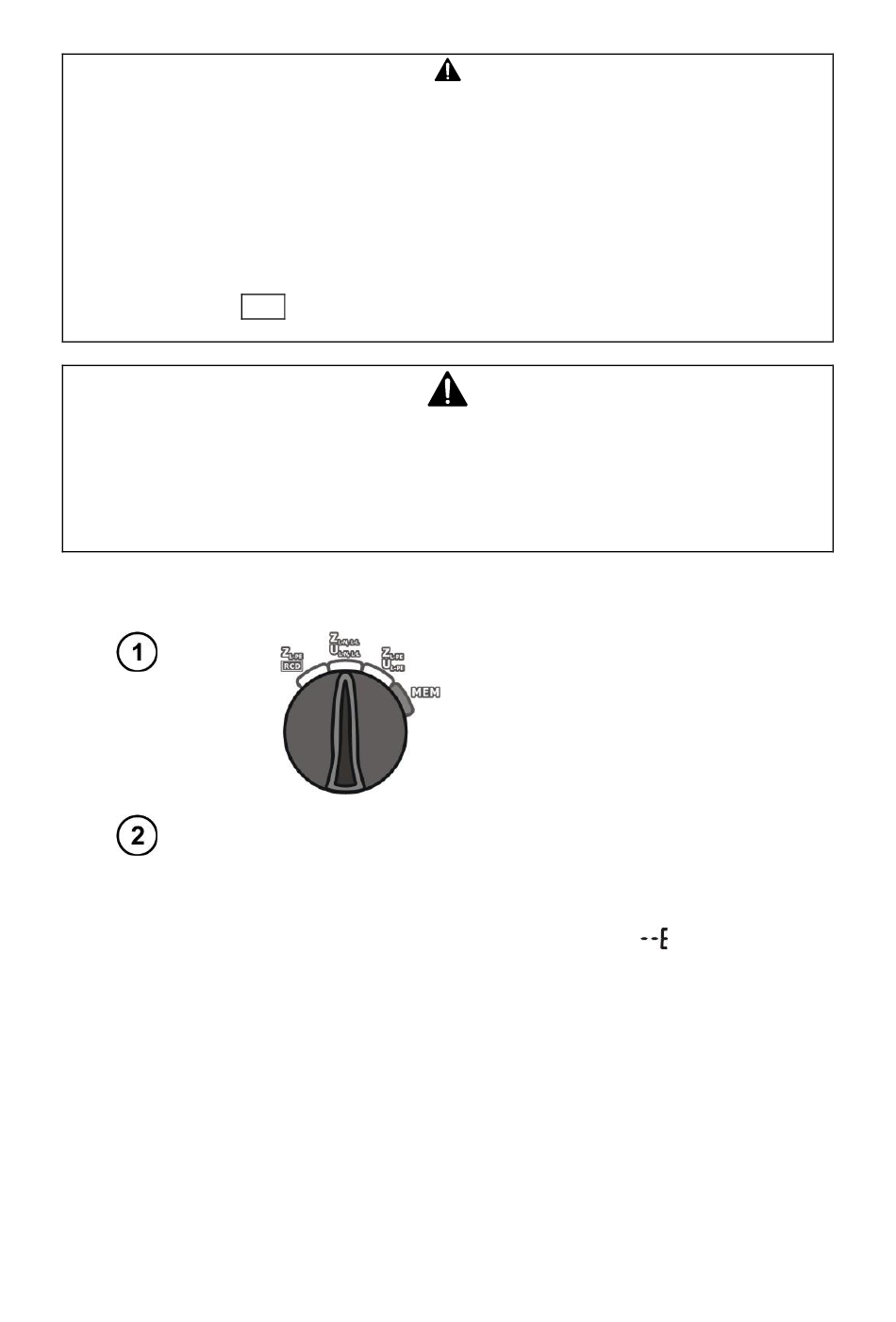

Den Drehschalter auf einen der
Messbereiche des Widerstandes
in der Schleife stellen.
wird ausge-
9
