320

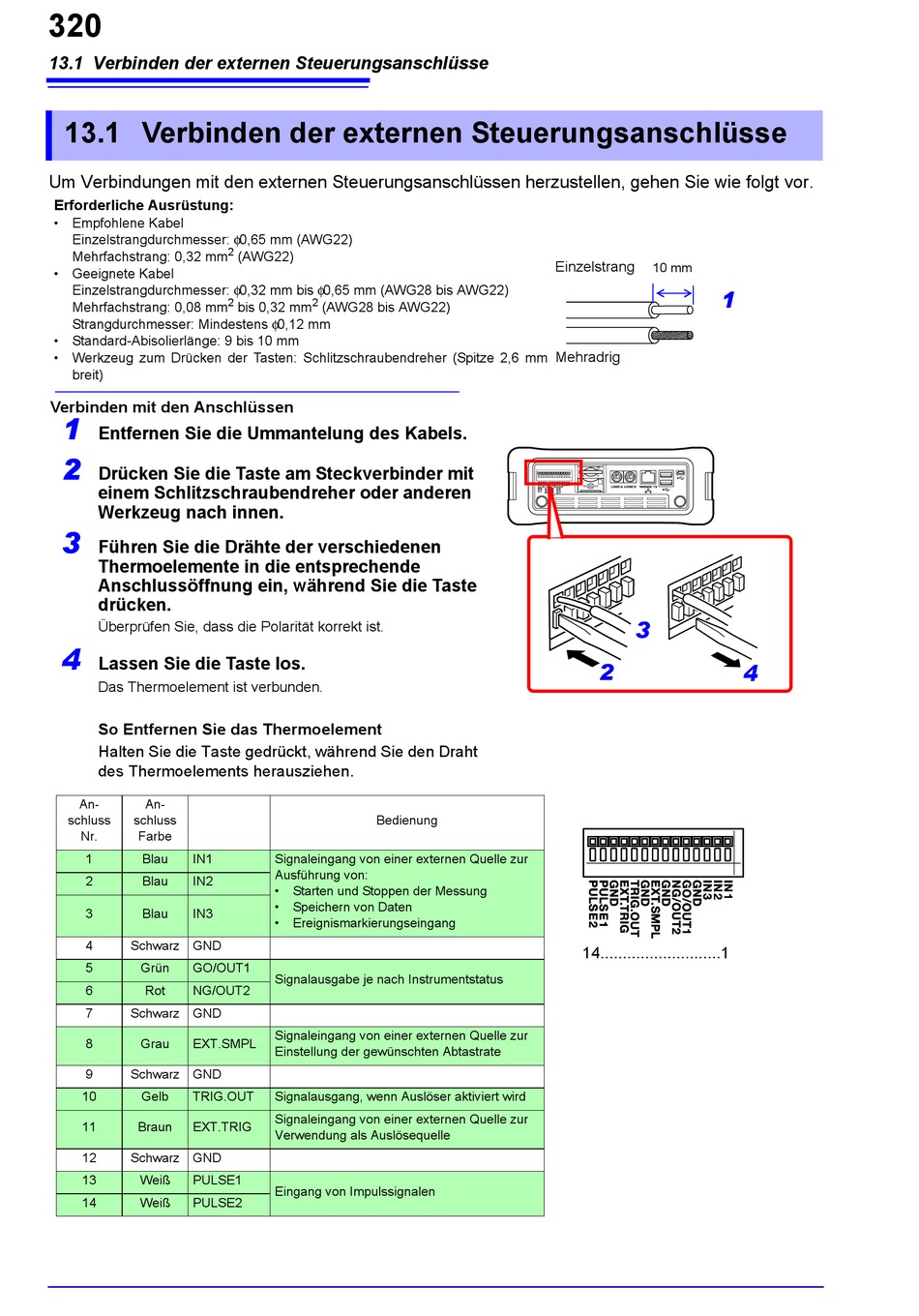

13.1 Verbinden der externen Steuerungsanschlüsse
13.1 Verbinden der externen Steuerungsanschlüsse
Um Verbindungen mit den externen Steuerungsanschlüssen herzustellen, gehen Sie wie folgt vor.
Erforderliche Ausrüstung:
• Empfohlene Kabel
Einzelstrangdurchmesser: φ0,65 mm (AWG22)
Mehrfachstrang: 0,32 mm
• Geeignete Kabel
Einzelstrangdurchmesser: φ0,32 mm bis φ0,65 mm (AWG28 bis AWG22)
Mehrfachstrang: 0,08 mm
Strangdurchmesser: Mindestens φ0,12 mm
• Standard-Abisolierlänge: 9 bis 10 mm
• Werkzeug zum Drücken der Tasten: Schlitzschraubendreher (Spitze 2,6 mm
breit)
Verbinden mit den Anschlüssen
1
Entfernen Sie die Ummantelung des Kabels.
2
Drücken Sie die Taste am Steckverbinder mit
einem Schlitzschraubendreher oder anderen
Werkzeug nach innen.
3
Führen Sie die Drähte der verschiedenen
Thermoelemente in die entsprechende
Anschlussöffnung ein, während Sie die Taste
drücken.
Überprüfen Sie, dass die Polarität korrekt ist.
4
Lassen Sie die Taste los.
Das Thermoelement ist verbunden.
So Entfernen Sie das Thermoelement
Halten Sie die Taste gedrückt, während Sie den Draht
des Thermoelements herausziehen.
An-
An-
schluss
schluss
Nr.
Farbe
1
Blau
IN1
2
Blau
IN2
3
Blau
IN3
4
Schwarz GND
5
Grün
GO/OUT1
6
Rot
NG/OUT2
7
Schwarz GND
8
Grau
EXT.SMPL
9
Schwarz GND
10
Gelb
TRIG.OUT
11
Braun
EXT.TRIG
12
Schwarz GND
13
Weiß
PULSE1
14
Weiß
PULSE2
2
(AWG22)
2
2
bis 0,32 mm
(AWG28 bis AWG22)
Bedienung
Signaleingang von einer externen Quelle zur
Ausführung von:
•
Starten und Stoppen der Messung
•
Speichern von Daten
•
Ereignismarkierungseingang
Signalausgabe je nach Instrumentstatus
Signaleingang von einer externen Quelle zur
Einstellung der gewünschten Abtastrate
Signalausgang, wenn Auslöser aktiviert wird
Signaleingang von einer externen Quelle zur
Verwendung als Auslösequelle
Eingang von Impulssignalen
Einzelstrang
10 mm
1
Mehradrig
3
2
14...........................1
