Installation und Montage
5.2.2
Eigenschaften:
- 3-Draht-Verbindung: GND, TXD, RXD.
- Geschwindigkeit: 19200 Baud,
- 8 Datenbits, keine Parität, 1 Stopbit, binär, MSB zuerst.
Der Anschluss der seriellen Schnittstelle erfolgt durch einen 4-poligen Rundsteckverbinder der Serie 707,
Firma Binder. Als Gegenstück benötigen Sie einen entsprechenden Kabelstecker.
Optional erhältlich sind verschiedene konfektionierte Kabel.
Die optional erhältlichen Schnittstellenkabel SCD1202-x-RS232 besitzen folgende Biegeradien:
- 80 mm (dauerflexibel)
- 53 mm (festverlegt)
Pin
4-pol.
1
2
3
4

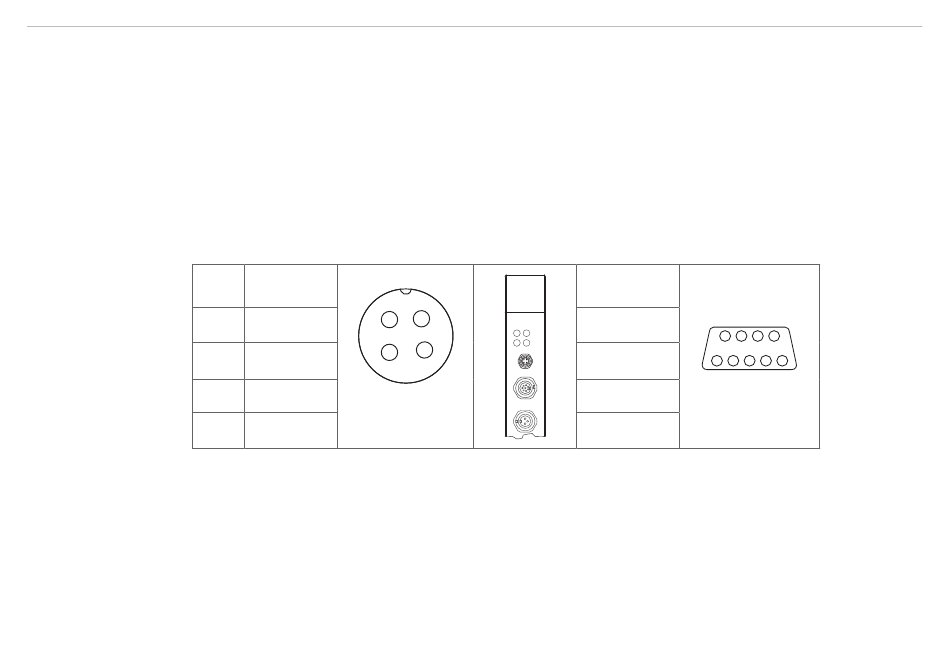

Abb. 7 Anschlussbelegung für 4-pol. Stecker bzw. SCD1202-x-RS232 zur Anbindung an einen PC
optoCONTROL 1220
Serielle Schnittstelle
Belegung
1
Versorgung
Masse (0 V)
4
TxD
Ansicht: Lötseite
Kabelstecker
RxD
Pin
9-pol. Sub-D
2
3
---
5
2 3
5
2
3
