Installation und Montage
Die optional erhältlichen Montageschienen zur Befestigung von Sender und Empfänger ermöglichen Arbeits-
abstände bis zu 2.000 mm.
i
Sender

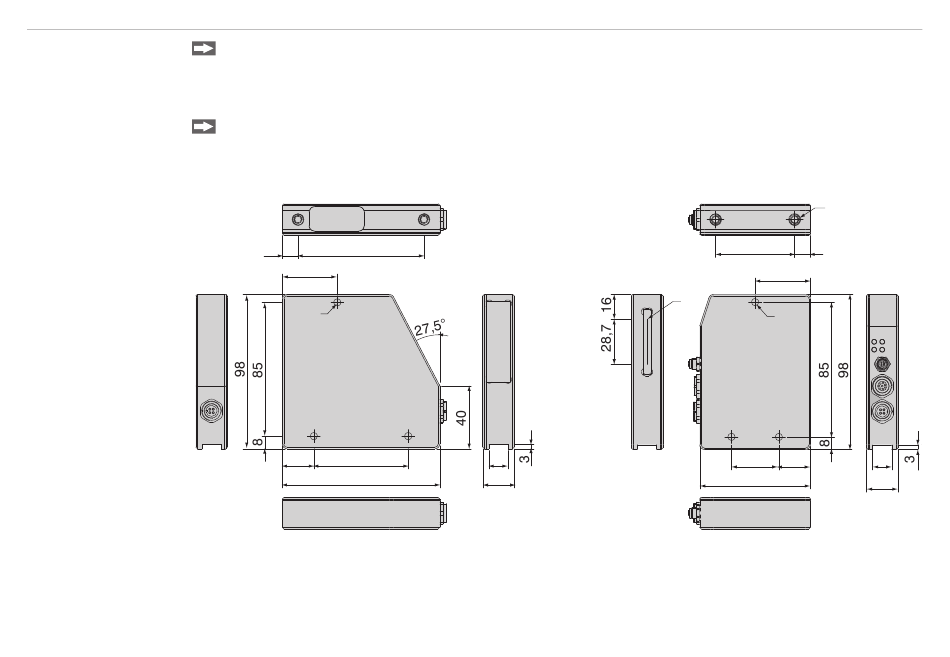

Abb. 3 Maßzeichnung optoCONTROL 1220-28, Abmessungen in mm, nicht maßstabsgetreu
optoCONTROL 1220
Berühren Sie die optischen Fenster nicht. Eine Verschmutzung der optischen Fenster führt zu einer
Beeinträchtigung der Funktionalität.
Befestigen Sie die Montageschiene so, dass sie dabei nicht gekrümmt bzw. verdrillt wird.
Minimaler Abstand zwischen Sender und Empfänger: 20 mm.
Maximaler Abstand zwischen Sender und Empfänger: 2.000 mm
80
35
ø 4,5
60
20
100
Empfänger
Pixel 1
12,1
20
M5 - 5 tief
50
10
35
ø 4,5
30
20
12,1
70
20
Seite 16
