Betrieb
6.4

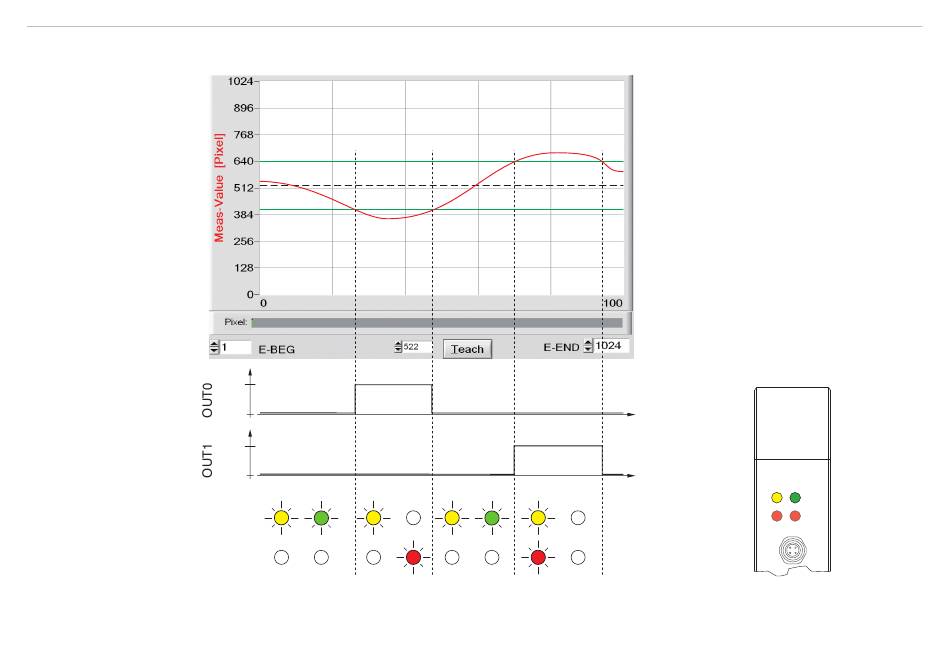

Abb. 10 Schaltverhalten der Digitalausgänge, Ausgangspolarität (POLARITY) = DIRECT
optoCONTROL 1220
Grenzwertüberwachung, Digitalausgänge
+U
B
0 V
+U
B
0 V
Wird vom Empfänger zum Bei-
spiel eine Toleranzunterschreitung
erkannt, wird der entsprechende
Digitalausgang gesetzt. Parallel
dazu zeigt eine LED am Empfänger
dies an. Dazu muss ein Messfenster
parametriert werden. Die Konfigurati-
on erfolgt über das Software-Tool
ƒ „Teach" und
ƒ „TOLERANCE-VALUE", siehe
Softwarebeschreibung.
Zeit [s]
Seite 25
