Installation und Montage
ODC1220-T (Sender)

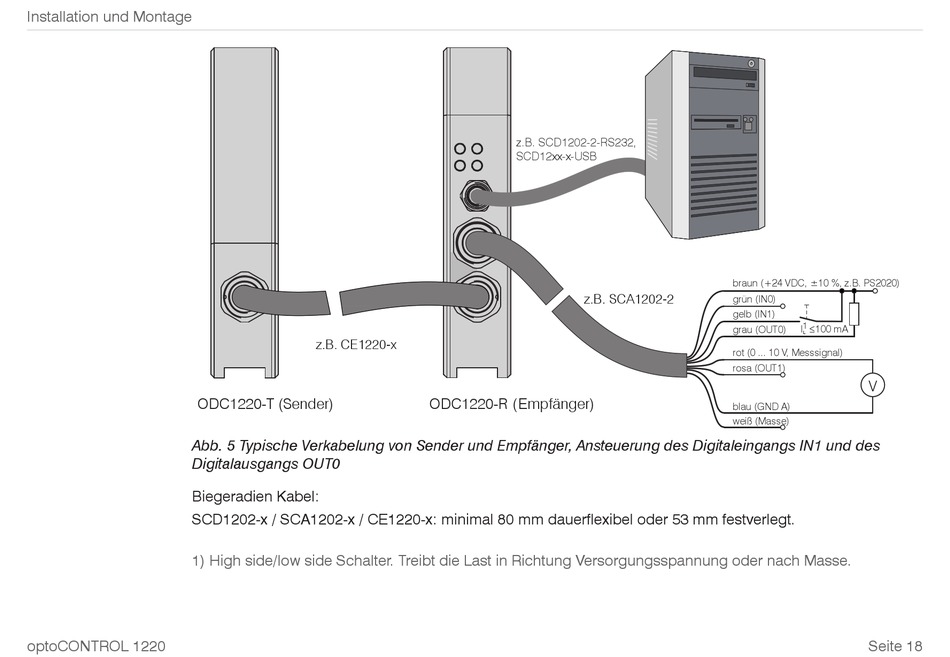

Abb. 5 Typische Verkabelung von Sender und Empfänger, Ansteuerung des Digitaleingangs IN1 und des
Digitalausgangs OUT0
Biegeradien Kabel:
SCD1202-x / SCA1202-x / CE1220-x: minimal 80 mm dauerflexibel oder 53 mm festverlegt.
1) High side/low side Schalter. Treibt die Last in Richtung Versorgungsspannung oder nach Masse.
optoCONTROL 1220
z.B. CE1220-x
ODC1220-R ( Empfänger)
z.B. SCD1202-2-RS232,
SCD12xx-x-USB
z.B. SCA1202-2
braun (+24 VDC, ±10 %, z.B. PS2020)
grün (IN0)
gelb (IN1)
1
I 100 mA
grau (OUT0)
L
rot (0 ... 10 V, Messsignal)
rosa (OUT1)
V
blau (GND A)
weiß (Masse)
