ASSEMBLING/DISASSEMBLING CHILD RESTRAINT
Adult assembly: 2 x Phillips Screwdrivers required.
1. Locate both sets of screws with plastic knob, washers
and plastic encased inner bolts ("Parts list - Q") in the
hardware bag and set aside.
2. Locate the 1.3 cm (0.5 inch) connector rod screw and wash-
er ("Parts list - S") in the hardware bag and set aside.
3. Identify the 22.3 cm (8.8 inch) backrest connector rod
("Parts list - R") pre-installed in base of backrest. Re-
move and set aside.

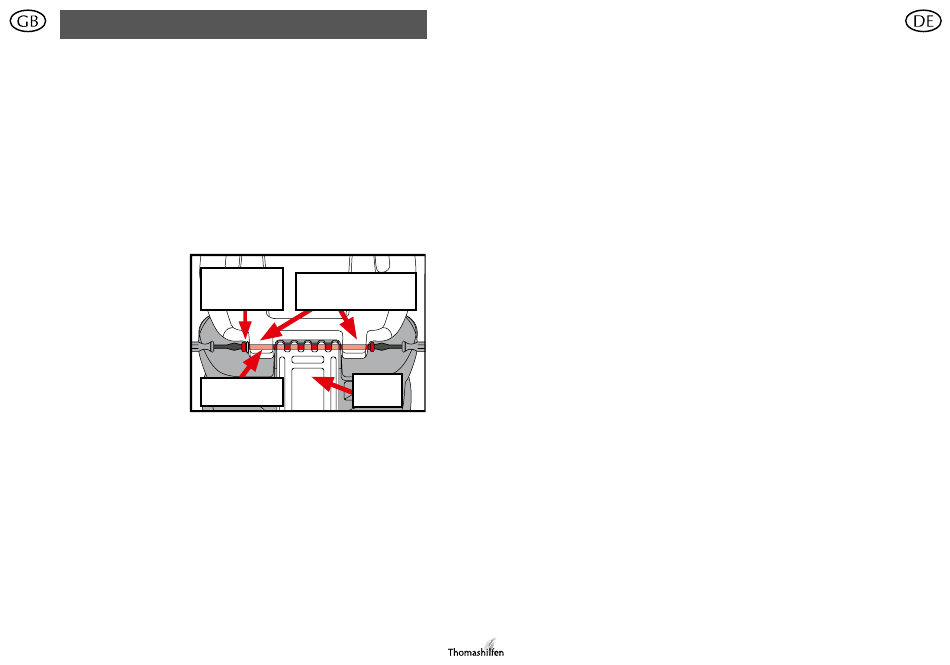

4. Place the backrest and base face down and slide the
base plate between the two backrest anchor points.
Pass the 22.3
cm (8.8 inch)
Part 'X'
(screw &
connector
rod
washer)
through assem-
bly. Insert the
washer and 1.3
cm (0.5 inch)
screw on op-
Connector
posite side and
rod
tighten ❶.
TIP: If connector rod does not pass through easily, make
sure it is aligned with holes and tap screw head
lightly to guide it through the plastic.
5. Turn assembly face-up and pull the backrest up into
the vertical position. Pull up-front adjuster tight to
hold the backrest in place. Connect the backrest to
the base in the upright position, ensuring that the
backrest inserts snugly around the outside of the
armrest grooves.
❶
Backrest
anchor points
Base
plate
MONTAGE/DEMONTAGE
DES KINDERRÜCKHALTESYSTEM
Montage für Erwachsene: 2 x Kreuzschlitzschraubenzieher er-
forderlich.
1. Beide Schraubensätze mit Kunststoffknopf, Unterlegschei-
ben und kunststoffummantelte Innenbolzen („Stückliste -
Q") im Hardwarebeutel finden und beiseite legen.
2. Suchen Sie die 1,3 cm (0,5 Zoll) Verbindungsstangenschrau-
be und Unterlegscheibe („Stückliste - S") im Hardwarebeutel
und legen Sie sie beiseite.
3. Identifizieren Sie die 22,3 cm (8,8 Zoll) lange Verbindungs-
stange der Rückenlehne („Stückliste - R"), die in der Basis der
Rückenlehne vormontiert ist. Herausnehmen und beiseite
stellen.
4. Legen Sie Rückenlehne und Basis mit der Vorderseite nach
unten und schieben Sie die Grundplatte zwischen die beiden
Befestigungspunkte der Rückenlehne. Führen Sie die 22,3
cm (8,8 Zoll) Verbindungsstange durch die Baugruppe. Set-
zen Sie die Scheibe und die 1,3 cm (0,5 Zoll) Schraube auf der
gegenüberliegenden Seite ein und ziehen Sie ❶ an.
TIPP: Wenn die Verbindungsstange nicht leicht durchtritt,
vergewissern Sie sich, dass sie mit den Löchern über-
einstimmt und der Gewindeschraubenkopf leicht durch
den Kunststoff geführt wird.
5. Drehen Sie die Baugruppe mit der Vorderseite nach oben
und ziehen Sie die Rückenlehne nach oben in die vertikale
Position. Ziehen Sie den vorderen Einsteller fest an, um die
Rückenlehne an ihrem Platz zu halten. Verbinden Sie die Rü-
ckenlehne in aufrechter Position mit dem Sockel und achten
Sie darauf, dass die Rückenlehne fest um die Außenseite der
Armlehnenvertiefungen sitzt.
17
